Extracción de la mesa de extensión

Procedimiento
  1. Encienda la alimentación secundaria si es que está apagada.
  2. Abra la tapa frontal.
    Si no se ha retirado el material, retírelo ahora.
  3. Extraiga los tornillos (dos ubicaciones) para retirar la mesa de extensión (lado frontal).

    remove_screws_ET-64L-front

    Levante la mesa de extensión y extraiga los pasadores izquierdo y derecho de las ranuras.


    remove_ET-64L-front

    Los dos tornillos extraídos se utilizarán más tarde para asegurar el protector UV delantero.

  4. Coloque el protector UV delantero.
    Inserte los pasadores de protector UV izquierdo y derecho en las ranuras indicadas en las figuras.
    ET-64L_insert_pins_to_slit

  5. Coloque los tornillos (en dos ubicaciones) y asegure el protector UV delantero.

    attach_screws_uvshield-front

  6. Extraiga los tornillos (dos ubicaciones) que sujetan la mesa de extensión (lado posterior) en la parte posterior de la impresora y jale la mesa de extensión hacia usted.

    ET-64L_remove_back-ex-table

    IMPORTANTE

    Guarde los dos tornillos apropiadamente para no perderlos. Los tornillos serán necesarios para volver a colocar la mesa de extensión (parte posterior).

  7. Cierre el protector UV trasero.

    RearUVshield_close

  8. Toque AP-640_Panel_Icon_MENU en el panel de operaciones de la impresora.
  9. Toque Preferencias > Mesa de extensión.

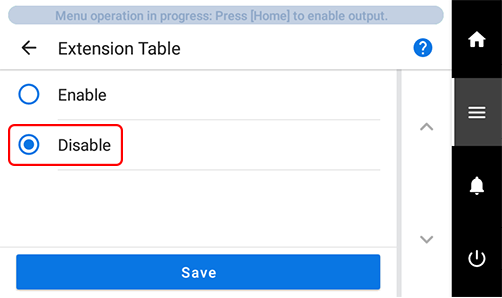

  10. Toque y seleccione Inhabilitar, y luego toque Guardar.
    Menu_Expansion-Table_Disable
  11. Toque AP-640_Panel_Icon_HOME para regresar a la pantalla de inicio.
