Reconectar con la impresora

Retire el protector UV delantero para colocar la mesa de extensión.

Procedimiento
  1. Encienda la alimentación secundaria si es que está apagada.
  2. Abra la tapa frontal.
    Si no se ha retirado el material, retírelo ahora.
  3. Retire los tornillos (en dos ubicaciones) y luego retire el protector UV delantero.

    remove_screws_uvshield-front

    Levante el protector UV delantero y extraiga los pasadores izquierdo y derecho de las ranuras.


    remove_uvshield-front

    Los dos tornillos retirados se utilizarán más tarde para asegurar la mesa de extensión (lado delantero).

  4. Coloque la mesa de extensión (delantera).
    Inserte los pasadores izquierdo y derecho de la mesa de extensión en las ranuras indicadas en las figuras.
    ET-64L_insert_pins_to_slit

  5. Coloque los tornillos (dos ubicaciones) para asegurar la mesa de extensión (lado frontal).

    attach_screws_ET-64L-front

  6. Abra el protector UV trasero en la parte trasera de la impresora.
    1. Abra el protector UV trasero ().
    2. Empuje el protector UV trasero hacia la parte delantera de la máquina y luego coloque este protector sobre los topes izquierdo y derecho ().

      Rear_UVshield

  7. Inserte la mesa de extensión (posterior).
    Deslice la mesa sobre las guías indicadas en la figura e insértela hasta el fondo.
    ET-64L_insert_back-ex-table

  8. Coloque los tornillos (dos ubicaciones) para asegurar la mesa de extensión (lado posterior).
    Utilice los tornillos que quitó al retirar la mesa de extensión posterior.
    ET-64L_attach_screws_to_back-ex-table

  9. Toque AP-640_Panel_Icon_MENU en el panel de operaciones de la impresora.

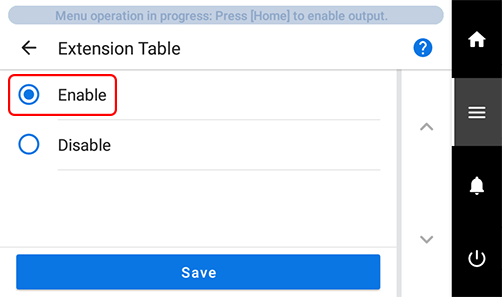

  10. Toque Preferencias > Mesa de extensión.
  11. Toque y seleccione Habilitar, y luego toque Guardar.
    Menu_Expansion-Table_Enable
  12. Toque AP-640_Panel_Icon_HOME para regresar a la pantalla de inicio.
