Démarrage du fraisage

Production des données de fraisage et démarrage du fraisage

Un logiciel de FAO disponible dans le commerce peut aussi être utilisé pour produire le données de fraisage. Pour toute information sur les logiciels de FAO compatibles , veuillez contacter votre revendeur agréé Roland DG Corporation.

AVERTISSEMENT

N’oubliez pas de mettre en marche le récupérateur de poussières.

Les déchets du fraisage et les pièces à usiner sont inflammables et toxiques.

AVERTISSEMENT

N’utilisez jamais d’aspirateur pour nettoyer les déchets de fraisage.

La récupération des chutes fines avec un aspirateur ordinaire peut provoquer un incendie ou une explosion.

AVERTISSEMENT

Fixez solidement l’outil de fraisage et la pièce à usiner. Après l’installation, assurez-vous qu’aucune clé ou aucun autre élément n’a été oublié par inadvertance.

Sinon, ces articles peuvent être brusquement éjectés de la machine, ce qui présente un risque de blessure.

AVERTISSEMENT

Tenir toute flamme nue à l’écart de la zone de travail.

Les déchets du fraisage peuvent s’enflammer. Les matériaux en poudre sont extrêmement inflammables, et même les matériaux métalliques peuvent s’enflammer.

Procédure
  1. Contrôler les paramètres des données de fraisage.
    Paramètres de FAO nécessaires pour le fraisage
  2. Afficher VPanel.
  3. Ouvrir la fenêtre Output a file.

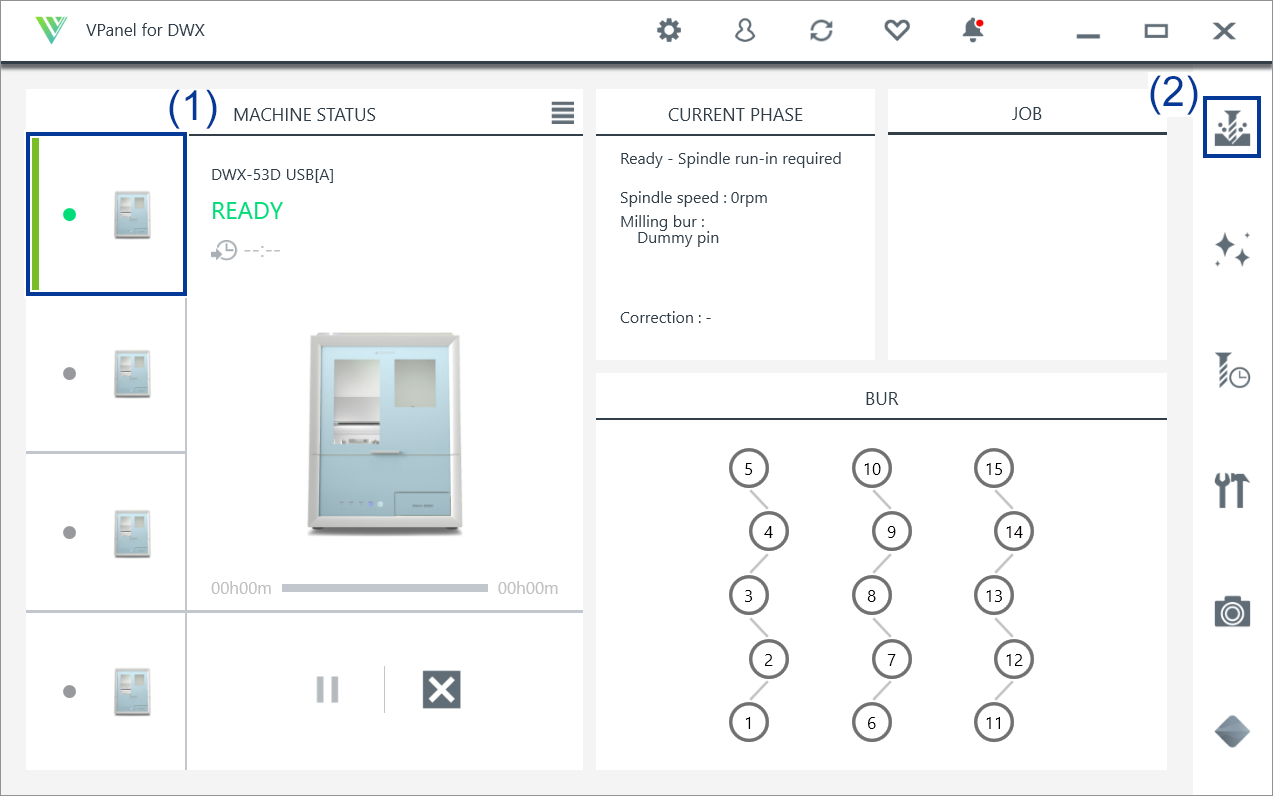

    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_OutputAFile.

      La fenêtre Open s’affiche.

      VPanel_Main_SelectJob
  4. Sélectionner les données de fraisage, puis cliquer sur Open.

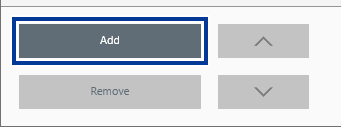

    Les données de fraisage sélectionnées sont affichées dans la liste de données de la fenêtre Output a file. Cliquer sur Add dans la fenêtre Output a file pour ajouter des fichiers afin de produire des données de fraisage en continu.

    VPanel_FileOutput_Add
    RAPPEL

    La production continue de données de fraisage dans un fichier de format différent n’est pas possible.

    Une fois la production terminée, ajouter les données de fraisage à la liste de données dans un format de fichier différent avant de passer à la production.

  5. Vérifier que la pièce et la fraise sont configurées sur la fraiseuse.
    Réglage de la fraise
  6. Cliquer sur Output.
    VPanel_FileOutput_Output
    RAPPEL

    • Modification de l’ordre de la liste de données

      • L’ordre de production peut être modifié en sélectionnant les données de fraisage dans la liste de données et en cliquant sur VPanel_for_DWX_Output_Up ou sur VPanel_for_DWX_Output_Down. (Les données de fraisage sont produites en partant du haut de la liste).

    • Suppression de données de fraisage dans la liste de données

      • Pour supprimer des données de fraisage dans la liste de production, les sélectionner dans la liste de données et cliquer sur Delete.

    • Ajout de données de fraisage par glisser/déposer

      • Des données de fraisage peuvent être ajoutées à la liste en les faisant glisser dans la fenêtre supérieure ou dans la fenêtre Output a file.

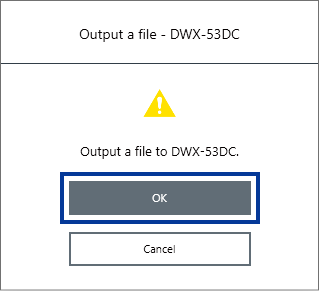

  7. Dans la fenêtre de confirmation, cliquer sur OK.
    VPanel_Dialog_FileOutput_Confirm

    Les données de fraisage s’affichent dans la JOB fenêtre supérieure, et le fraisage démarre.

    VPanel_Main_JobWorking
    IMPORTANT

    Ne pas ouvrir le capot avant pendant le fraisage.

    Par sécurité, l’ouverture du capot avant pendant le fraisage provoque un arrêt d’urgence de la machine. En cas de survenue d'une erreur, utiliser les informations fournies en cliquant sur le lien suivant pour la résoudre.

    1017-0000The front cover was opened.

Retrait du couvercle de l’adaptateur de la machine.

Une fois le fraisage terminé, l’adaptateur peut être enlevé de la machine.

Le fraisage est terminé lorsque READY ou FINISH apparaît dans MACHINE STATUS dans VPanel.

Procédure
  1. Ouvrir le capot avant.

    Tirer jusqu’à percevoir un déclic.

    DWX-53DC_AdapterAreaCover_Open
  2. Ouvrir les molettes de fixation (en deux points) dans le sens des flèches pour débloquer les verrous.
    DWX-53D_clamp_open_normal
  3. Extraire l’adaptateur délicatement.

    Veiller à extraire l’adaptateur délicatement. Faire preuve de prudence afin d’éviter de frotter l’intérieur de la machine avec les mains ou d’autres parties du corps en tirant ce composant.

    DWX-53DC_Adapter_Eject_normal
