Étape 5: Configuration des fraises à utiliser

Dans cette section, configurer les fraises à utiliser parmi les fraises chargées dans le magasin ATC.

Procédure
  1. Afficher VPanel.
  2. Ouvrir la fenêtre Milling bur registration.
    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_MillingBurManagement.
      La fenêtre Milling bur management s’affiche.
      VPanel_MillingburManagement

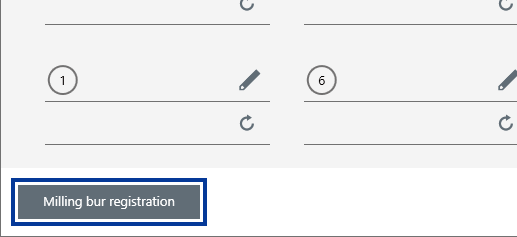

    3. Cliquer sur Milling bur registration.
      La fenêtre Milling bur registration s’affiche.
      VPanel_MillingburManagement_MillingburRegistration

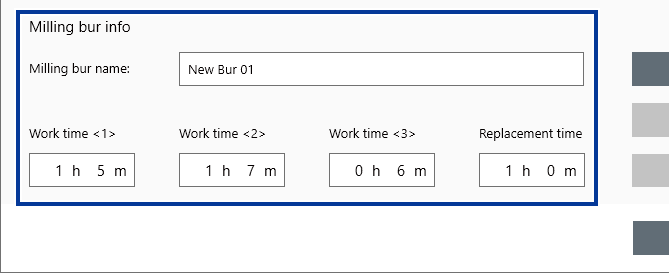

  3. Sélectionner <New Bur>, puis dans Milling bur info saisir le nom, le temps de travail et la date de remplacement de la fraise à enregistrer.
    Les dates de remplacement dépendent du type de fraise ou de pièce et des conditions de fraisage. Adapter la date de remplacement si nécessaire.
    VPanel_MillingburRegistration_NewBur

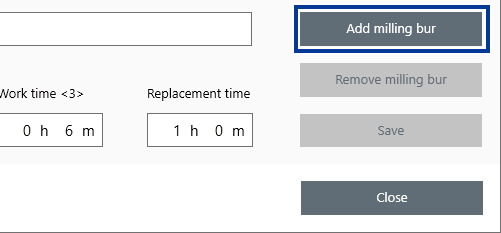

  4. Cliquer sur Add milling bur.

    La fraise est enregistrée dans la liste et peut maintenant être sélectionnée dans la fenêtre Milling bur management..

    Jusqu'à 35 fraises peuvent être enregistrées.

    VPanel_MillingburRegistration_NewBur_Add

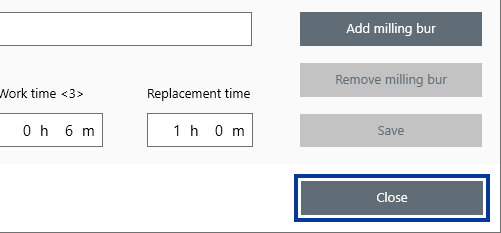

  5. Cliquer sur Close.
    La fenêtre Milling bur registration se ferme.
    VPanel_MillingburRegistration_NewBur_Close

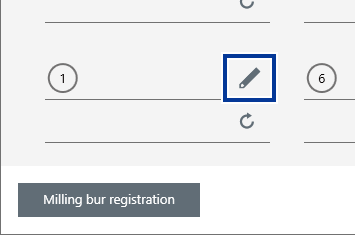

  6. Cliquer sur Icon_VPanel_MillingBur_Edit à côté du numéro du logement dans lequel la fraise a été chargée.
    VPanel_MillingburManagement_MillingburRegistration_02

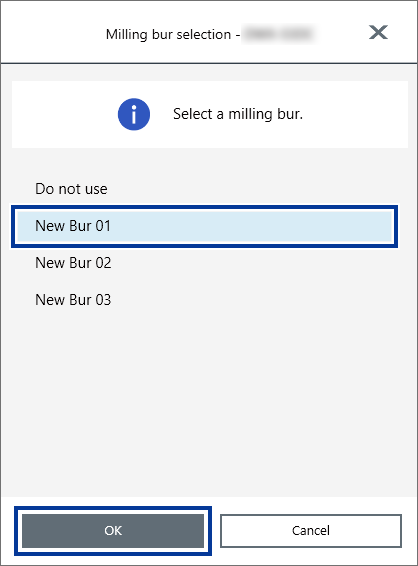

  7. Sélectionner la fraise à utiliser parmi les fraises enregistrées, puis cliquer sur OK.
    La fraise est attribuée, et le temps de travail et la date de remplacement saisis au moment de l’enregistrement sont affichés.
    VPanel_MillingburManagement_MillingburRegistration_03
    RAPPEL

    Pour procéder à un fraisage prolongé et continu sans changer de type de fraise, charger des fraises avec les mêmes caractéristiques dans plusieurs logement et configurer le même nom de fraise sur ces logements.

    En utilisant la fonction ITC (Intelligent Tool Control), lorsque la fraise utilisée approche de sa date de remplacement, elle est automatiquement remplacée par la prochaine, et le fraisage continue.

    Jusqu’à trois fraises peuvent être configurées avec le même nom.
