Correction de la position de fraisage en fonction des résultats de fraisage pour correction (Correction manuelle)
Utiliser cette section pour le fraisage de matériau pour correction et la mesure manuelle des résultats de fraisage. Corriger ensuite la position de fraisage en fonction des résultats mesurés. Cette opération est appelée « Correction manuelle ». La réalisation d’une correction manuelle peut réduire les variations de précision de fraisage. En cas de nécessité de résultats de fraisage d’une précision supérieure, il est recommandé d’effectuer une correction manuelle.
Avant d’effectuer une correction manuelle, s’assurer d’avoir terminé la correction automatique.
En cas de réalisation d'une correction automatique après une correction manuelle, la valeur de la correction manuelle sera initialisée.
Automatic correction (Correction automatique)| Élément fourni | Matériel à préparer | ||
|---|---|---|---|
 |
 |
 |
 |
|
Adaptateur |
ZRB-200D (fraise d’extrémité rayon 4 mm) *1 |
Pièce-disque (cire) |
Micromètre numérique*2
|
Préparer un micromètre numérique ayant les caractéristiques suivantes.
- Plage de mesure : 0 à 25 mm minimum
- Dimensions de la surface de mesure : Diamètre : 6 mm maximum
Lors de la réalisation d’une correction manuelle, respecter les deux points suivants.
-
Utiliser de la cire.
- La correction manuelle est conçue pour être réalisée avec de la cire. Avec d’autres matériaux, les résultats de correction risquent de ne pas être satisfaisants.
-
Mesurer sur une courte période de temps, de façon continue et complète.
- La cire est sensible à la température, qui favorise les changements de dimensions. Ceci peut entraîner des résultats de correction incorrects, il est donc recommandé de porter des gants lors de la manipulation de ce matériau.
- Afficher VPanel.
-
Ouvrir la fenêtre Machine settings.
-
Cliquer sur
.
La fenêtre Machine settings s’affiche.
-
Cliquer sur
-

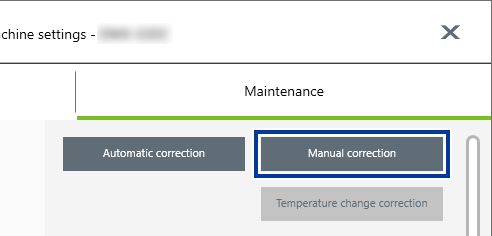

Dans l’onglet Maintenance, cliquer sur Manual correction.
-
Suivre les instructions à l'écran pour effectuer une correction manuelle.
Utiliser un micromètre numérique pour mesurer avec précision l’épaisseur des zones fraisées. La machine effectue automatiquement une correction sur la base des valeurs mesurées saisies dans VPanel. Pour de plus amples informations sur l’utilisation du micromètre numérique, veuillez consulter la documentation du dispositif utilisé.
IMPORTANTEn cas de fraisage avec la ZRB-200D (fraise d’extrémité rayon 4 mm), ne pas tenir compte des parties en rouge dans la figure ci-après lors de la mesure de l’épaisseur.
La forme de l’extrémité de la fraise donne des surfaces courbes de 0,2 mm dans les sections indiquées en rouge. Pour corriger avec précision la position de fraisage, entrer dans VPanel l’épaisseur mesurée en évitant ces surfaces courbes.
Figure 1. Correction de différences de hauteur de surface
Figure 2. Correction de différences de hauteur de surface et épaisseur incorrecte
-
Une fois la correction manuelle terminée, cliquer sur Complete.
La fenêtre Manual correction se ferme. Procéder au fraisage réel et contrôler les résultats.
