Automatic correction (Correction automatique)
-
Fermer le capot avant s'il est ouvert.
Tirer délicatement sur le capot puis l’abaisser jusqu’à percevoir un déclic.
-
Allumer la machine avec l’interrupteur de marche-arrêt.
La machine commence les opérations initiales. Les opérations initiales sont terminées dès que le témoin d’état cesse de clignoter et reste éclairé de façon fixe.

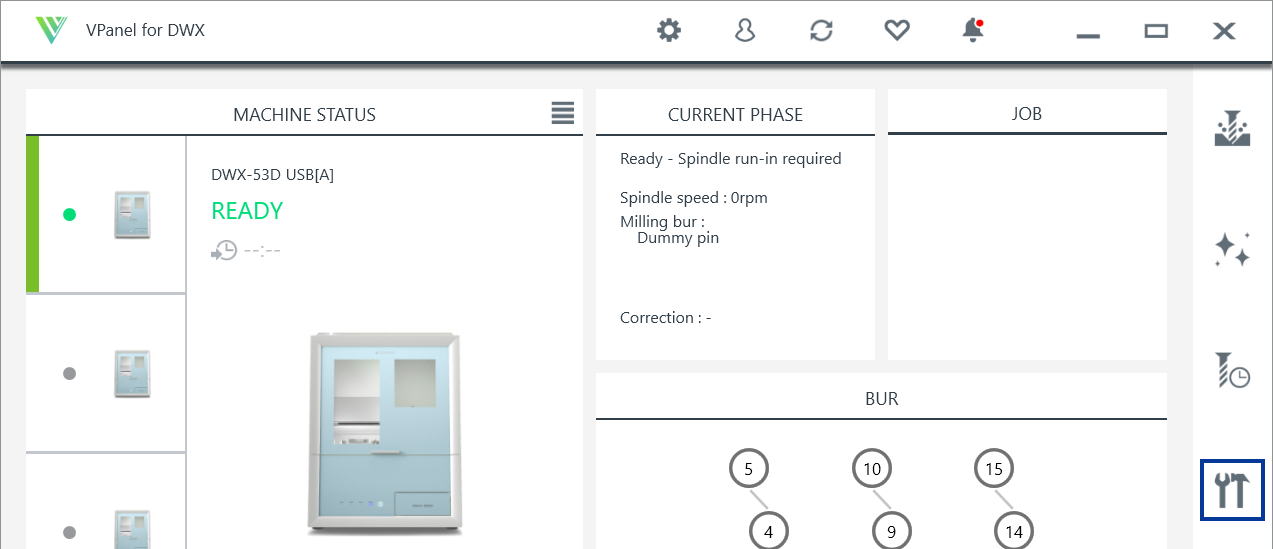

IMPORTANT Ne pas ouvrir les capots pendant les opérations initiales. - Afficher VPanel.
-
Cliquer sur
.
La fenêtre Machine settings - DWX-53D apparaît.
-

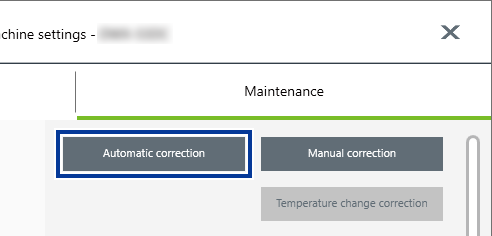

Dans l’onglet Maintenance, cliquer surAutomatic correction.
La fenêtre Automatic correction - DWX-53D s’affiche.
-

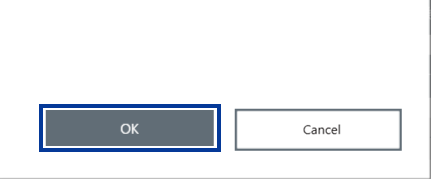

Suivre les instructions à l'écran pour effectuer une correction automatique.
Après avoir nettoyé la machine, fixer la tige de correction et le gabarit de correction automatique et procéder à une correction automatique.
Effectuer un nettoyage et l’installation des pièces en suivant les procédures ci-après.
1. Installer la tige de détection.
-
Ouvrir le capot avant.
Tirer jusqu’à percevoir un déclic.
- Éliminer tout résidu de fraisage sur l’unité axe rotatif et le magasin ATC.
-
Utiliser le chiffon de nettoyage fourni pour nettoyer le clip () et la zone autour du capteur de la fraise ().
Si de la saleté est présente à ces endroits, une correction correcte ne pourra pas être effectuée.IMPORTANT Nettoyer aussi la base du clip ().
-
Nettoyer la tige de détection (), et le sommet () et la base (du gabarit de correction automatique.
Nettoyer les parties en gris dans la figure ci-après. Si de la saleté est présente à ces endroits, une correction correcte ne pourra pas être effectuée.
IMPORTANT Nettoyer également l’arbre du gabarit de correction automatique.
-
Charger la tige de détection en position numéro 15 du magasin ATC.
RAPPEL
Insérer la tige de détection solidement dans le magasin ATC.
Si la tige est installée en mauvaise position ou est inclinée, une erreur ou un dysfonctionnement peut survenir, en risquant d’endommager la machine.
2. Montage du gabarit de correction automatique.
-
Avec l’ID de l’adaptateur face à soi, insérer le gabarit de correction automatique dans le clip.
Pousser délicatement le gabarit de correction automatique complètement vers l’intérieur du clip le long de la rainure.
Un insertion avec une force excessive fera heurter le gabarit de correction automatique à l’intérieur de la machine, ce qui pourrait entraîner des blessures et endommager le gabarit.
-
Fixer le gabarit de correction automatique.
Comme indiqué en figure, fermer les molettes de fixation (en deux points) dans les sens des flèches tout en appuyant sur le gabarit de correction automatique pour le fixer.
- Tirer légèrement sur le gabarit de correction automatique pour s'assurer qu'il ne se desserre pas.
-
Fermer le capot avant.
Tirer délicatement sur le capot puis l’abaisser jusqu’à percevoir un déclic.
3. Procéder à une correction automatique.
La correction automatique démarre.
La correction automatique est terminée lorsque le message d’opération terminée s’affiche.
4. Enlever la tige de détection et le gabarit de détection automatique.
Ne pas tirer sur l’adaptateur avec trop de force pour le retirer.
Cela peut entraîner des blessures si votre main ou votre bras heurte quelque chose.
-
Ouvrir le capot avant.
Tirer jusqu’à percevoir un déclic.
-
Enlever la tige de détection du logement de l’outil.
-
Enlever le gabarit de correction automatique.
-
Ouvrir les molettes de fixation (en deux points) dans le sens des flèches pour débloquer les verrous.
-
Tirer délicatement le gabarit de correction automatique.
Tirer délicatement le gabarit. Faire preuve de prudence afin d’éviter de frotter l’intérieur de la machine avec les mains ou d’autres parties du corps en tirant ce composant.
-
Ouvrir les molettes de fixation (en deux points) dans le sens des flèches pour débloquer les verrous.
-
Ranger le gabarit de correction automatique et la tige de détection.
Ranger le gabarit de correction automatique dans le support pour adaptateur, et ranger la tige de détection dans la base.
