Die Fräsposition aufgrund der Korrektur-Fräsergebnisse korrigieren (manuelle Korrektur)

Lesen Sie sich diesen Abschnitt durch, um Korrekturmaterial zu fräsen und die Fräsergebnisse manuell zu messen. Korrigieren Sie die Fräsposition dann aufgrund der gemessenen Ergebnisse. Dieser Vorgang nennt sich „manuelle Korrektur“. Eine manuelle Korrektur vorzunehmen, kann Veränderungen der Fräsgenauigkeit verringern. Wenn Sie Fräsergebnisse mit höherer Genauigkeit benötigen, wird empfohlen, die manuelle Korrektur vorzunehmen.

WICHTIG

Bevor Sie eine manuelle Korrektur vornehmen, müssen Sie eine automatische Korrektur durchführen.

Wenn Sie die automatische Korrektur nach einer manuellen Korrektur durchführen, wird der Korrekturwert für die manuelle Korrektur initialisiert.

Automatische Korrektur
Erforderliche Elemente
Lieferumfang Was benötigt wird
DWX-53DC_AdopterForTable
DWX-53DC_SquareEndmillForTable
DWX-53DC_DiskForTable
DWX-53DC_DegitalMicroMeterForTable

Adapter

ZRB-200D (4 mm [0,16 in] Radius Schaftfräser)

*1

Scheibenförmiges Werkstück

(Wachs)
Digitaler Mikrometer*2
*1 Sie können auch einen Quadratfräser mit 4 mm (0,16 in) verwenden (nicht im Lieferumfang).
*2

Bereiten Sie einen digitalen Mikrometer vor, der die folgenden Eigenschaften hat.

  • Messbereich: 0 bis 25 mm (0 bis 0,98 in) oder mehr
  • Maße der Messoberflächen: Durchmesser: 6 mm (0,23 in) oder weniger
WICHTIG

Wenn Sie eine manuelle Korrektur durchführen, achten Sie auf die folgenden zwei Punkte.

  • Verwenden Sie Wachs.

    • Die manuelle Korrektur wurde unter der Voraussetzung konzipiert, dass sie mit Wachs durchgeführt wird. Wenn Sie andere Materialien verwenden, kann es sein, dass Sie keine korrekten Korrekturergebnisse erhalten.

  • Messen Sie innerhalb eines kurzen Zeitraums, durchgehend und komplett.

    • Wachs wird von der Temperatur beeinflusst, wodurch sich die Maße dieses Materials rasch verändern. Das kann zu falschen Korrekturergebnissen führen, daher wird empfohlen, beim Umgang mit diesem Material Handschuhe zu tragen.
Vorgehensweise
  1. Zeigen Sie VPanel an.
  2. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting

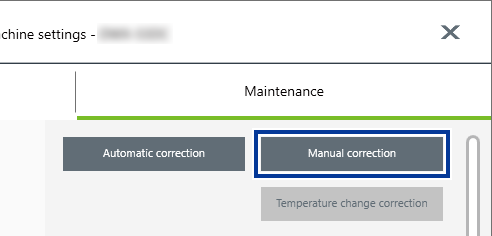

  3. Klicken Sie im Reiter Maintenance auf Manual correction.
    VPanel_MachineSetting_ManualCorrection
  4. Folgen Sie den Anweisungen am Bildschirm,um die manuelle Korrektur durchzuführen.

    Verwenden Sie einen digitalen Mikrometer, um die Stärke der Frässtellen präzise zu messen. Die Maschine führt auf der Grundlage der gemessenen Ergebnisse, die in VPanel eingegeben wurden, automatisch eine Korrektur durch. Für Informationen über die Verwendung des digitalen Mikrometers lesen Sie sich bitte die Dokumentation des Geräts, das Sie verwenden, durch.

    WICHTIG

    Wenn Sie mit dem ZRB-200D (4 mm [0,16 in] Radius Schaftfräser) fräsen, meiden Sie die in der folgenden Abbildung rot markierten Abschnitte, wenn Sie die Stärke messen.

    Die Form der Schaftfräserspitze hat an den rot markierten Stellen um 0,2 mm (7,87 mil) gebogene Oberflächen. Um die Fräsposition präzise zu messen, geben Sie in VPanel die Stärke ein, die sie unter Ausnahme dieser gebogenen Oberflächen gemessen haben.

    Abbildung 1. Unterschiede in der Oberflächenhöhe korrigieren
    RadiusEndmill_remaining
    Abbildung 2. Unterschiede in der Oberflächenhöhe und fehlerhafte Stärke korrigieren
    RadiusEndmill_remaining
  5. Wenn die manuelle Korrektur beendet ist, klicken Sie auf Complete.

    Das Fenster Manual correction wird geschlossen. Führen Sie nun einen „echten“ Fräsvorgang durch und überprüfen Sie die Ergebnisse.
