Automatische Korrektur

Vorgehensweise
  1. Schließen Sie die Frontabdeckung, falls sie offen ist.

    Ziehen Sie die Frontabdeckung ganz leicht hoch und senken Sie sie dann, bis Sie ein Klicken hören.

    DWX-53DC_Cover_Close
  2. Schalten Sie die Maschine mit dem Hauptschalter ein.
    Die Maschine setzt sich in Betrieb. Wenn die Statusleuchte aufhört, zu blinken und mit Dauerlicht leuchtet, sind die Aktivitäten zur Inbetriebsetzung abgeschlossen.
    DWX-53DC_SwitchOn
    WICHTIG Öffnen Sie die Abdeckungen nicht, während sich die Maschine in Betrieb setzt.
  3. Zeigen Sie VPanel an.

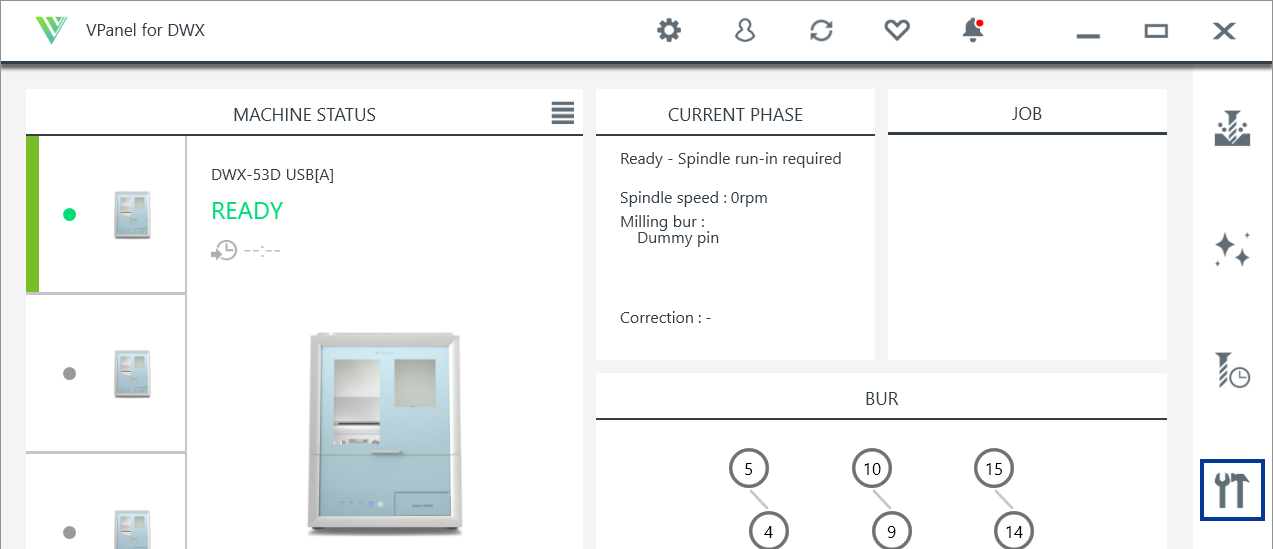

  4. Klicken Sie auf Icon_VPanel_MachineSetting.
    SettingsTab

    Es öffnet sich das Fenster Machine settings - DWX-53D.

  5. Klicken Sie im Reiter Maintenance auf Automatic correction.

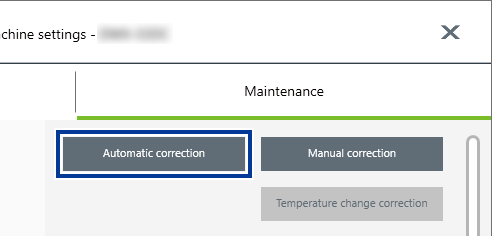

    VPanel_MachineSetting_Maintenance_AutomaticCorrection

    Das Fenster Automatic correction - DWX-53D wird angezeigt.

  6. Folgen Sie den Anweisungen am Bildschirm, um die automatische Korrektur durchzuführen.

    Nachdem Sie die Maschine gereinigt haben, bringen Sie den Erkennungsstift und die automatische Korrekturvorrichtung an und führen Sie die automatische Korrektur durch.

    Gehen Sie bei der Reinigung und beim Installieren von Teilen so vor, wie in den folgenden Verfahren beschrieben.

1. Setzen Sie den Erkennungsstift ein.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Ziehen Sie daran, bis Sie ein Klicken hören.

    DWX-53DC_AdapterAreaCover_Open
  2. Entfernen Sie jegliche Fräsabfälle von der Rotationsachse und vom ATC-Magazin.
    Reinigung am Ende des Fräsens
  3. Verwenden Sie das mitgelieferte Pflegetuch, um die Klemme () und den Bereich um den Fräsersensor () sauber zu wischen.
    Falls an diesen Stellen Schmutz vorhanden ist, kann es sein, dass es nicht möglich ist, die Korrektur ordnungsgemäß durchzuführen.
    WICHTIG Wischen Sie auch die untere Seite der Klemme () sauber.
    DWX-53DC_AutoCorrection_01
  4. Wischen Sie den Erkennungsstift () sowie die Oberseite () und die Unterseite () der automatischen Korrekturvorrichtung sauber.

    Reinigen Sie die in der folgenden Abbildung grau dargestellten Stellen. Falls an diesen Stellen Schmutz vorhanden ist, kann es sein, dass es nicht möglich ist, die Korrektur ordnungsgemäß durchzuführen.

    WICHTIG Wischen Sie auch den Schaft der automatischen Korrekturvorrichtung sauber.
    DWX-53DC_AutoCorrection_02
  5. Setzen Sie den Erkennungsstift in die Position Nummer 15 des ATC-Magazins ein.
    Anmerkung

    Setzen Sie den Erkennungsstift fest in das ATC-Magazin ein.

    Wenn der Stift in die falsche Position eingesetzt wird oder schief ist, kann ein Fehler oder eine Funktionsstörung auftreten, der/die zu Schäden an der Maschine führen kann.

    DWX-53DC_AutoCorrection_03

2. Bringen Sie die automatische Korrekturvorrichtung an.

Vorgehensweise
  1. Setzen Sie die automatische Korrekturvorrichtung in die Klemme, wobei die Adapter-ID zu Ihnen gerichtet ist.

    Schieben Sie die automatische Korrekturvorrichtung sanft die gesamte Nut in der Klemme entlang.

    Wenn Sie die automatische Korrekturvorrichtung zu kräftig einsetzen, stößt sie gegen die Innenseite der Maschine, was zu Verletzungen und zu Schäden am Werkstück führen kann.

    DWX-53DC_Adapter_Insert
  2. Befestigen Sie die automatische Korrekturvorrichtung.

    Schließen Sie die Befestigungsknäufe (an zwei Stellen) wie in der Abbildung gezeigt in Pfeilrichtung, während Sie auf die automatische Korrekturvorrichtung drücken, um sie zu befestigen.

    DWX-53D_clamp_close
  3. Ruckeln Sie ganz leicht an der automatischen Korrekturvorrichtung, um sicherzustellen, dass sie sich nicht lockert.
  4. Schließen Sie die Frontabdeckung.

    Ziehen Sie die Frontabdeckung ganz leicht hoch und senken Sie sie dann, bis Sie ein Klicken hören.

    DWX-53DC_Cover_Close

3. Führen Sie die automatische Korrektur durch.

Vorgehensweise
Nachdem Sie die im Fenster angezeigte Arbeit ausgeführt haben, klicken Sie auf OK.

Die automatische Korrektur startet.

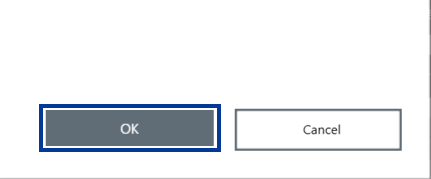

VPanel_AutomaticCorrection_OK

Die automatische Korrektur ist beendet, wenn die Meldung erscheint, dass der Vorgang abgeschlossen ist.

4. Nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab.

Sobald die Korrektur abgeschlossen ist, nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab, reinigen Sie sie und legen Sie sie dann an ihren Aufbewahrungsort.
VORSICHT

Ziehen Sie den Adapter beim Entfernen nicht mit übermäßiger Kraft heraus.

Dies kann zu Verletzungen führen, wenn Ihre Hand oder Ihr Arm gegen etwas prallt.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Ziehen Sie daran, bis Sie ein Klicken hören.

    DWX-53DC_AdapterAreaCover_Open
  2. Nehmen Sie den Erkennungsstift von der Werkzeugaufnahme ab.
    DWX-53DC_DetectorPin_Remove
  3. Nehmen Sie die automatische Korrekturvorrichtung ab.
    1. Öffnen Sie die Befestigungsknäufe (an zwei Stellen) in Pfeilrichtung, um die Verriegelungen zu lösen.
      DWX-53D_clamp_open
    2. Ziehen Sie die automatische Korrekturvorrichtung langsam heraus.

      Ziehen Sie die Vorrichtung langsam heraus. Gehen Sie vorsichtig vor, um zu verhindern, dass Sie mit den Händen oder anderen Körperteilen gegen das Innere der Maschine stoßen, während Sie dieses Teil herausziehen.

      DWX-53DC_Adapter_Eject
  4. Legen Sie die automatische Korrekturvorrichtung und den Erkennungsstift an ihrem Aufbewahrungsort ab.

    Setzen Sie die automatische Korrekturvorrichtung in das Adaptergestell und bewahren Sie den Erkennungsstift in der unteren Ablage auf.

    DWX-53DC_AjusterJIG_PIN_Cleaning
