Correction de la position de fraisage

La précision de la fraiseuse peut changer si elle est utilisée pendant une longue période ou si l'environnement environnant change. L'exécution d'une correction automatique corrigera les positions du magasin ATC et de l'axe rotatif.

Situations nécessitant ce travail

  • Lors de l'installation ou du déplacement de la machine
  • Lors du remplacement de l'unité de broche
  • Lorsque la position de fraisage est mal alignée
  • Lorsque des symptômes tels qu'une différence de niveau ou un trou dans la direction Z apparaissent dans les résultats de fraisage
Éléments requis
DWX-53DC_DetectionPIN_ForTable Gabarit de correction automatique Chiffon pour soins
Broche de détection Gabarit de correction automatique Chiffon pour l'entretien
IMPORTANT

Si la correction automatique ne corrige pas la position de fraisage ou si vous avez besoin de résultats de fraisage avec une précision plus élevée, nous vous recommandons d'effectuer une correction manuelle.

Si vous effectuez une correction automatique après une correction manuelle, la valeur de correction de la correction manuelle sera initialisée.

Correction automatique

2. Fixez le gabarit de correction automatique.

RAPPEL Le gabarit de correction automatique peut être fixé à tous les porte-adaptateurs.
Procédure
  1. Ouvrez le couvercle de la zone de l’adaptateur.
    DWX-53DC_AdapterAreaCover_Open
  2. Avec son identifiant d'adaptateur face à vous, insérez le gabarit de correction automatique dans le stockeur d'adaptateur.

    Insérez l'adaptateur lentement.

    IMPORTANT

    Une insertion trop forte pourrait faire heurter l'adaptateur à l'intérieur de la machine, ce qui pourrait entraîner des blessures et des dommages à la pièce.

    Adaptateur DWX-53DC
    RAPPEL

    Pour vérifier si l'adaptateur est correctement fixé, tirez doucement l'adaptateur vers vous.

    Il a été correctement fixé si les saillies du support de l'adaptateur s'accrochent aux rainures de l'adaptateur.

    Adaptateur DWX-53DC Stocker AutoCorrection
  3. Fermez le couvercle de la zone de l'adaptateur.

3. Effectuer une correction automatique.

Procédure
  1. Afficher VPanel.
  2. Ouvrir le Machine settings fenêtre.
    1. Dans la fenêtre supérieure de VPanel, sélectionnez la machine à utiliser.
      Lorsque vous avez connecté plusieurs machines, vous pouvez passer à une autre machine pour fonctionner en cliquant sur son image sous MACHINE STATUS.
    2. Cliquez Icône_VPanel_MachineSetting.

      Le Machine settings la fenêtre s'affiche.

      VPanel_Main_MachineSetting

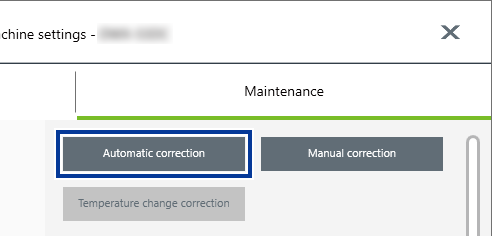

  3. Sur le Maintenance onglet, cliquez Automatic correction.
    VPanel_MachineSetting_Maintenance_Correction automatique
  4. Suivez les instructions à l’écran pour effectuer une correction automatique.
    Après avoir effectué le travail affiché dans la fenêtre, cliquez sur OK pour passer à la fenêtre suivante.
  5. La correction automatique est terminée lorsque le message d'opération terminée s'affiche.

4. Retirez la goupille de détection et le gabarit de correction automatique.

Une fois la correction terminée, retirez la broche de détection et le gabarit de correction automatique, nettoyez-les, puis rangez-les.
ATTENTION

Ne pas tirer sur l’adaptateur avec trop de force pour le retirer.

Cela peut entraîner des blessures si votre main ou votre bras heurte quelque chose.

RAPPEL

Si un adaptateur reste dans la pince même après la fin de la correction, maintenez enfoncé le capteur tactile du panneau intégré.

L'adaptateur est renvoyé à son stockeur d'adaptateurs.

Procédure
  1. Ouvrez le couvercle de la zone de l'outil et le couvercle de la zone de l'adaptateur.
  2. Retirez la goupille de détection du stockeur d’outils.
    DWX-53DC_DetectorPin_Remove
  3. Retirez le gabarit de correction automatique du magasin d'adaptateurs.

    Soulevez légèrement le gabarit de correction automatique, puis retirez-le lentement afin qu'il ne s'accroche pas au stockeur.

    Adaptateur DWX-53DC_Éjection
  4. Rangez la broche de détection et le gabarit de correction automatique dans le rangement inférieur.
    RAPPEL

    Stocker le gabarit de correction automatique () avec la surface représentée sur la figure suivante tournée vers le haut.

    DWX-53DC_Correction automatiqueJIG_Nettoyage des broches
