Resserrage de la pince

Un fraisage continu entraînera le desserrage de la pince, ce qui facilitera le détachement de la fraise. Resserrez périodiquement la pince.

Intervalle recommandé pour ce travail

  • Une fois par mois, ou lorsque le temps total de travail de la broche dépasse 200 heures (avec une légère variation en fonction de la situation de travail).
Éléments requis

DWX-53DC_TorkDriver_ForTable
DWX-53DC_collet_wrench_ForTable
Tournevis dynamométrique (0,3 N·m) Gabarit de fixation/démontage de pinces
Procédure
  1. Ouvrir le Machine settings fenêtre.
    1. Dans la fenêtre supérieure de VPanel, sélectionnez la machine à utiliser.
      Lorsque vous avez connecté plusieurs machines, vous pouvez passer à une autre machine pour fonctionner en cliquant sur son image sous MACHINE STATUS.
    2. Cliquez Icône_VPanel_MachineSetting.

      Le Machine settings la fenêtre s'affiche.

      VPanel_Main_MachineSetting

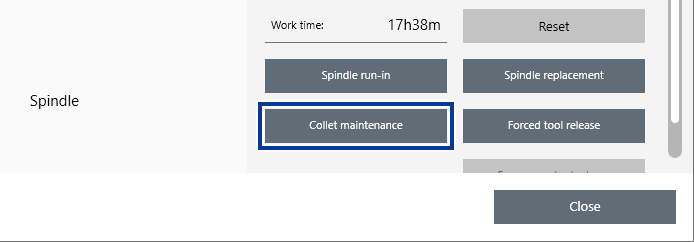

  2. Sur le Maintenance onglet, cliquez Collet maintenance.
    VPanel_MachineSetting_Maintenance_ColletMaintenance

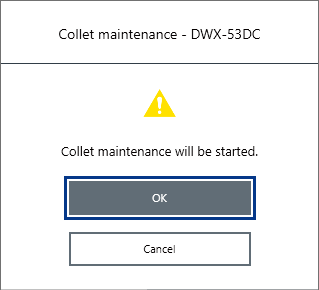

  3. Lorsque la fenêtre de la figure suivante s'affiche, cliquez sur OK.

    L'unité de broche se déplacera vers la zone de fraisage.

    VPanel_Dialog_OpenCollet
  4. Ouvrez le couvercle de la zone de fraisage.
    DWX-53DC_Couvercle de zone de fraisage_Ouvert
  5. Retirez le couvercle anti-poussière.
    DWX-53DC_couvercle_anti-poussière_ouvert
  6. Retirez l'embout du tournevis dynamométrique et fixez-y le gabarit de fixation/démontage de la pince.
    IMPORTANT

    Assurez-vous d’utiliser le manchon de tournevis à couple de 0,3 N·m. Le non-respect de cette consigne peut entraîner un desserrage de la pince pendant le fraisage, ce qui affectera la qualité du fraisage et endommagera la pince.

    TorqueDriver_Manchon_03Nm
    DWX-53DC_Collet_Tighten_01
  7. Utilisez le tournevis dynamométrique pour resserrer la pince.

    Alignez la pince avec la rainure du gabarit de fixation/démontage de la pince. Serrez les vis jusqu'à ce que la rotation de la poignée du tournevis dynamométrique ne fasse plus tourner l'embout de la vis.

    DWX-53DC_ColletRetighting_1
  8. Fixez le couvercle anti-poussière sur la zone de fraisage.
    RAPPEL

    Fixez le couvercle anti-poussière de manière à ce que la poignée se trouve dans le coin supérieur droit. Vérifiez que les aimants situés sur le bord du couvercle se fixent au cadre de montage.

    DWX-53DC_couvercle_anti-poussière_fermer
  9. Fermez le couvercle de la zone de fraisage.

    Le resserrage de la pince est terminé lorsque l'unité de broche revient à sa position d'origine et The operation is complete. est affiché.
