Die Fräsposition korrigieren

Die Genauigkeit der Fräsmaschine kann sich verändern, wenn die Maschine über einen langen Zeitraum verwendet wurde oder wenn sich die Umgebungsbedingungen ändern. Die Durchführung einer automatischen Korrektur korrigiert die Positionen des ATC-Magazins und der Rotationsachse.

Situationen, in denen diese Arbeit erforderlich ist

Bei der Installation oder nach dem Umstellen der Maschine
Beim Auswechseln der Spindeleinheit
Wenn die Fräsposition nicht gefluchtet ist
Wenn an den Fräsergebnissen Symptome wie ein Niveauunterschied oder ein Loch in Z-Richtung auftreten

**Erforderliche Elemente**

Erkennungsstift	Vorrichtung zur automatischen Korrektur	Pflegetuch

WICHTIG

Wenn die Fräsposition durch die automatische Korrektur nicht korrigiert wurde oder wenn Sie Fräsergebnisse mit höherer Genauigkeit benötigen, wird empfohlen, die manuelle Korrektur vorzunehmen.

Wenn Sie die automatische Korrektur nach einer manuellen Korrektur durchführen, wird der Korrekturwert für die manuelle Korrektur initialisiert.

Automatische Korrektur

2. Bringen Sie die automatische Korrekturvorrichtung an.

Anmerkung Die automatische Korrekturvorrichtung kann an allen Adapteraufnahmen angebracht werden.

Vorgehensweise

Öffnen Sie die Abdeckung des Adapterbereichs.
Setzen Sie die automatische Korrekturvorrichtung in die Adapteraufnahme, wobei die Adapterkennung zu Ihnen gerichtet ist.

Setzen Sie den Adapter langsam ein.

WICHTIG
Wenn Sie den Adapter zu kräftig einsetzen, stößt er gegen die Innenseite der Maschine, was zu Verletzungen und zu Schäden am Werkstück führen kann.

Anmerkung
Um zu prüfen, ob der Adapter korrekt angebracht wurde, ziehen Sie den Adapter ganz leicht zu sich.

Er ist richtig angebracht, wenn die Vorsprünge an der Adapteraufnahme mit den Nuten am Adapter übereinstimmen.
Schließen Sie die Abdeckung des Adapterbereichs.

3. Führen Sie die automatische Korrektur durch.

Vorgehensweise

Zeigen Sie VPanel an.
Öffnen Sie das Fenster Machine settings.
1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
  Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
2. Klicken Sie auf .

  Das Fenster Machine settings wird angezeigt.

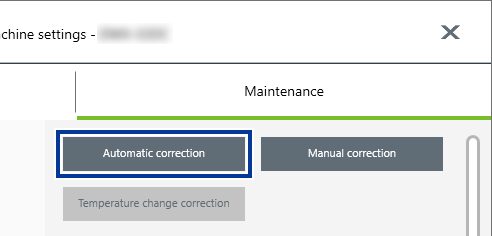

Klicken Sie im Reiter Maintenance auf Automatic correction.
Folgen Sie den Anweisungen am Bildschirm, um die automatische Korrektur durchzuführen.
Nachdem Sie die im Fenster angezeigte Arbeit ausgeführt haben, klicken Sie auf OK, um zum nächsten Fenster überzugehen.
Die automatische Korrektur ist beendet, wenn die Meldung erscheint, dass der Vorgang abgeschlossen ist.

4. Nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab.

Sobald die Korrektur abgeschlossen ist, nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab, reinigen Sie sie und legen Sie sie dann an ihren Aufbewahrungsort.

VORSICHT

Ziehen Sie den Adapter beim Entfernen nicht mit übermäßiger Kraft heraus.

Dies kann zu Verletzungen führen, wenn Ihre Hand oder Ihr Arm gegen etwas prallt.

Anmerkung

Wenn ein Adapter in der Klemme bleibt, nachdem die Korrektur beendet ist, halten Sie den Berührungssensor auf der Anzeige länger gedrückt.

Der Adapter wird in seine Adapteraufnahme zurückgebracht.

Vorgehensweise

Öffnen Sie die Abdeckung des Werkzeugbereichs und die des Adapterbereichs.
Nehmen Sie den Erkennungsstift von der Werkzeugaufnahme ab.
Nehmen Sie die automatische Korrekturvorrichtung aus dem Adaptermagazin.

Heben Sie die automatische Korrekturvorrichtung leicht an und ziehen Sie dann langsam daran, damit sie sich nicht in der Aufnahme verfängt.
Legen Sie den Erkennungsstift und die automatische Korrekturvorrichtung in der unteren Ablage ab.
Anmerkung
Legen Sie die automatische Korrekturvorrichtung.() mit der in der folgenden Abbildung gezeigten Fläche nach oben gerichtet ab.
