Die Spannzange wieder festziehen

Durch ständiges Fräsen lockert sich die Spannzange, was leicht dazu führen kann, dass sich der Fräser löst. Ziehen Sie die Spannzange regelmäßig fest.

Empfohlener Intervall

  • Einmal pro Monat oder wenn die Gesamtbetriebszeit der Spindel 200 Stunden überschreitet (mit einer leichten Variation entsprechend der Arbeitssituation).
Erforderliche Elemente

DWX-53DC_TorkDriver_ForTable
DWX-53DC_collet_wrench_ForTable
Drehmomentschraubendreher (0,3 Nm) Vorrichtung zum Befestigen/Lösen der Spannzange
Vorgehensweise
  1. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting

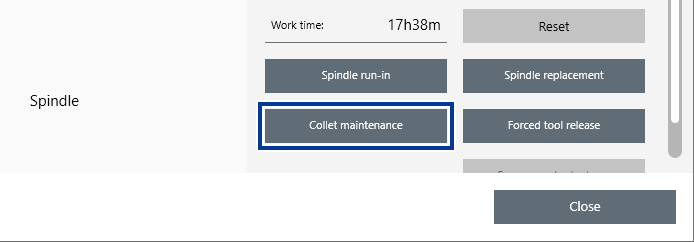

  2. Klicken Sie im Reiter Maintenance auf Collet maintenance.
    VPanel_MachineSetting_Maintenance_ColletMaintenance

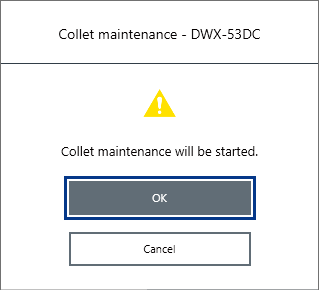

  3. Wenn das in der folgenden Abbildung gezeigte Fenster angezeigt wird, klicken Sie auf OK.

    Die Spindeleinheit bewegt sich in den Fräsbereich.

    VPanel_Dialog_OpenCollet
  4. Öffnen Sie die Abdeckung des Fräsbereichs.
    DWX-53DC_MillingAreaCover_Open
  5. Nehmen Sie die staubdichte Abdeckung ab.
    DWX-53DC_dust-proof_cover_open
  6. Nehmen Sie den Einsatz vom Drehmomentschraubendreher ab und bringen Sie die Vorrichtung zum Befestigen/Lösen der Spannzange an.
    WICHTIG

    Achten Sie darauf, die 0,3 Nm Drehmomenthülse zu verwenden. Andernfalls kann es sein, dass sich die Spannzange während des Fräsens lockert, was die Fräsqualität beeinträchtigt und die Spannzange beschädigt.

    TorqueDriver_Sleeve_03Nm
    DWX-53DC_Collet_Tighten_01
  7. Verwenden Sie den Drehmomentschraubendreher, um die Spannzange wieder festzuziehen.

    Fluchten Sie die Spannzange mit der Nut in der Vorrichtung zum Befestigen/Lösen der Spannzange. Ziehen Sie die Schrauben so lange fest, bis der Griff des Drehmomentschraubendrehers den Schraubeneinsatz nicht mehr dreht.

    DWX-53DC_ColletRetighting_1
  8. Bringen Sie die staubdichte Abdeckung am Fräsbereich an.
    Anmerkung

    Bringen Sie die staubdichte Abdeckung so an, dass der Griff in der rechten oberen Ecke ist. Prüfen Sie, ob die Magneten an der Ecke der Abdeckung am Montagerahmen haften.

    DWX-53DC_dust-proof_cover_close
  9. Schließen Sie die Abdeckung des Fräsbereichs.

    Das Festziehen der Spannzange ist beendet, wenn sich die Spindel wieder in ihre ursprüngliche Lage bewegt und The operation is complete. angezeigt wird.
