更換刀具夾頭

更換時間

刀具夾頭的更換時間如下。請在適當的時間更換。

購買新刀具夾頭請聯繫本公司授權經銷商或瀏覽本公司官網。

  • 刀具夾頭錐形部位受損或生鏽時
  • 刀具夾頭變形時

必要物品

配件
DWX-43W_accessories_20 DWX-43W_accessories_18 DWX-43W_accessories_22 DWX-43W_accessories_19 DWX-43W_accessories_17
刀具夾頭更換用夾具 刀具夾頭攻牙器 錐形清潔器 刀具夾頭用刷子 潤滑劑

1. 取下刀具夾頭

步驟
  1. 顯示VPanel。
  2. 按一下Icon_VPanel_for_DWX_Collet_maintenance。
    VPanel_DWX-43W_ColletMaintenance_01
  3. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  4. 取下工件、旋轉軸校準夾具、ATC刀庫校準夾具。
  5. 按一下Next。
    VPanel_DWX-43W_ColletMaintenance_02
  6. 將刀具夾頭更換用夾具（）對著刀具夾頭，插入刀具夾頭攻牙器（）。

    請對準刀具夾頭前端的六角形，與刀具夾頭更換用夾具的六角形。

    DWX-43W_replace_collet_01
  7. 邊將刀具夾頭攻牙器向上輕推入，邊將刀具夾頭更換用夾具向圖示方向轉。

    請轉動刀具夾頭更換用夾具，直到刀具夾頭自然掉落。

    注意

    在刀具夾頭攻牙器插入的狀態下，轉動刀具夾頭更換用夾具。

    不插入刀具夾頭攻牙器而直接轉動刀具夾頭更換用夾具，刀具夾頭可能破損。

    DWX-43W_replace_collet_02

2. 安裝新刀具夾頭

步驟
  1. 用錐形清潔器清潔主軸內徑部（刀具夾頭夾住的部分）。

    請將錐形清潔器的尖端2/3左右插入主軸，並一邊沿著錐形（傾斜部）上下移動，一邊清潔主軸內部全周。

    註 錐形清潔器請以清潔20次為基準進行更換。
    DWX-43W_replace_collet_07
  2. 在新刀具夾頭外徑錐形部（有傾斜的部分）（）和主軸頭（）（2處）上薄薄塗上一層潤滑劑。

    薄薄一層潤滑劑就夠了。請勿塗太多。

    DWX-43W_replace_collet_05
  3. 如圖所示組裝刀具夾頭（）、刀具夾頭更換用夾具（）、刀具夾頭攻牙器（），插入主軸。
    DWX-43W_replace_collet_03
  4. 邊將刀具夾頭攻牙器向上輕推入，邊將刀具夾頭更換用夾具向圖示方向轉以鎖緊。

    請確實轉到刀具夾頭更換用夾具再也轉不動的位置為止。

    DWX-43W_replace_collet_04
  5. 取下刀具夾頭更換用夾具（）和刀具夾頭攻牙器（）。
    DWX-43W_replace_collet_06

3. 確認冷卻液的流量

步驟
  1. 關閉設備前蓋。

    請以雙手拿著下圖的部分關閉。

    DWX-43W_main_09

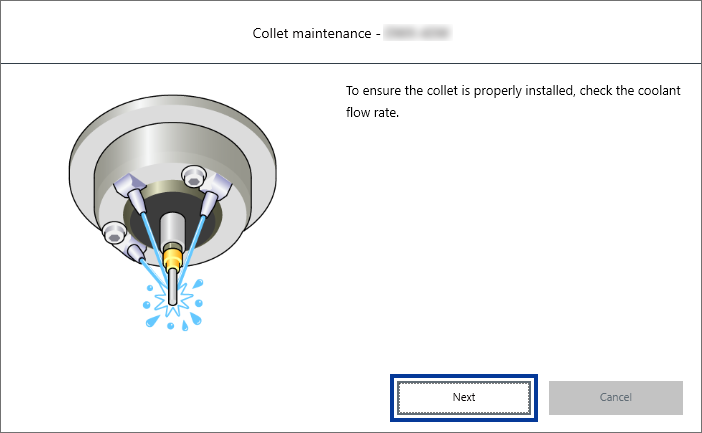

  2. 按一下Next。

    排出冷卻液並噴到仿真棒。

    VPanel_DWX-43W_ColletMaintenance_03
  3. 請目視確認冷卻液有噴到仿真棒桿身。

    • 冷卻液已噴到仿真棒桿身時

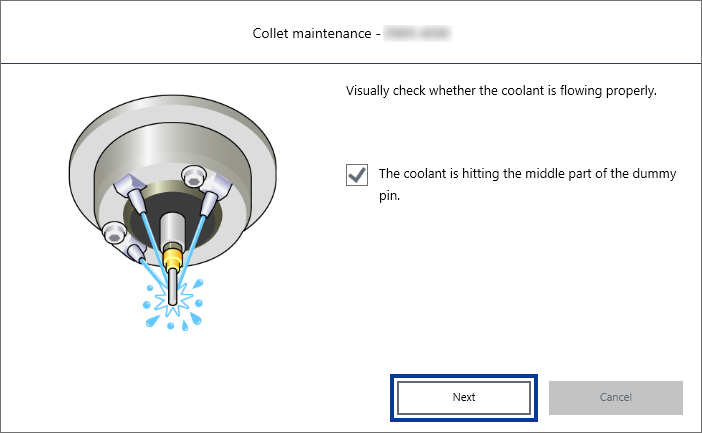

      1. 選擇The coolant is hitting the middle part of the dummy pin.，按一下Next。
      2. 按一下Complete。

        以上即完成確認冷卻液流量。

        VPanel_DWX-43W_ColletMaintenance_04

    • 冷卻液未噴到仿真棒桿身時

      1. 不選擇The coolant is hitting the middle part of the dummy pin.，按一下Next。

      2. 確認以下項目後，按一下Close。

        冷卻液的量充足
        供水至冷卻液箱
        冷卻液噴嘴未堵塞
        清潔冷卻液噴嘴
        冷卻液箱過濾器未堵塞
        更換冷卻液（冷卻水）

      3. 再次確認冷卻液的流量。

        請按照以下的步驟確認冷卻液的流量。
