冷卻液流量確認

確認冷卻液流量是否適當。

若冷卻液的流量不適當，可能會影響加工結果。

註 若在保養刀具夾頭的一連串作業中，已確認冷卻液的流量適當，則不需要進行本作業。
步驟
  1. 顯示VPanel。
  2. 打開Machine settings畫面。
    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_MachineSetting。

      即會顯示Machine settings畫面。

      VPanel_SettingsTab

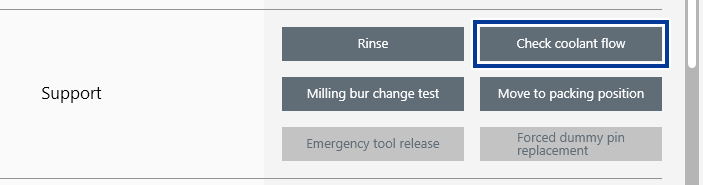

  3. 按一下Maintenance標籤的Check coolant flow。
    VPanel_DWX-43W_ChackCoolantFlow_01

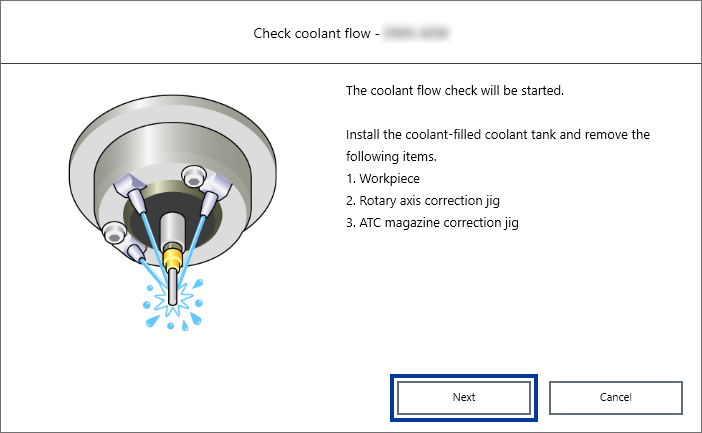

  4. 按一下Next。

    排出冷卻液並噴到仿真棒。

    VPanel_DWX-43W_ChackCoolantFlow_02

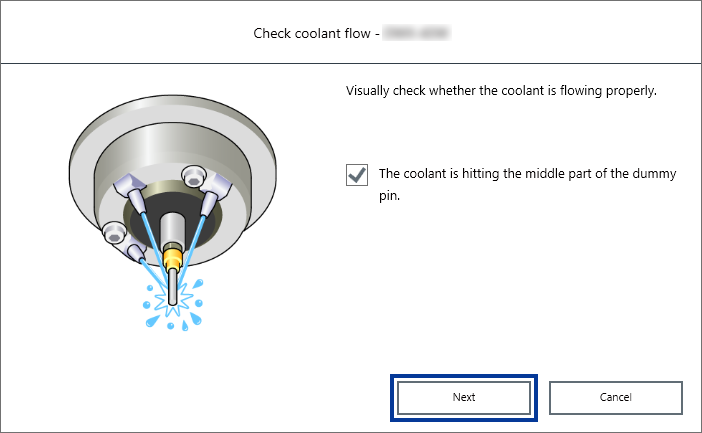

  5. 請目視確認冷卻液有噴到仿真棒桿身。

    • 冷卻液已噴到仿真棒桿身時

      1. 選擇The coolant is hitting the middle part of the dummy pin.，按一下Next。
      2. 按一下Complete。

        以上即完成確認冷卻液流量。

        VPanel_DWX-43W_ChackCoolantFlow_03

    • 冷卻液未噴到仿真棒桿身時

      1. 不選擇The coolant is hitting the middle part of the dummy pin.，按一下Next。

      2. 確認以下項目後，按一下Close。

        冷卻液的量充足
        供水至冷卻液箱
        冷卻液噴嘴未堵塞
        清潔冷卻液噴嘴
        冷卻液箱過濾器未堵塞
        更換冷卻液（冷卻水）

      3. 再次從頭進行本步驟以確認冷卻液的流量。

        添加冷卻液、清潔冷卻液噴嘴後，冷卻液流量仍不足時，請聯繫本公司授權經銷商或本公司客服中心。
