冷卻液流路的沖洗及排水

沖洗機器內部冷卻液（冷卻水）流路後，排除殘留其中的水。

機器上裝著工件、刀具、校準夾具等時，請全部取下再進行作業。

重要 請勿取下主軸夾持的仿真棒。

進行作業的時間點

  • 更換冷卻液後，無計畫使用本機時
  • 轉移本機前

另外準備物品

  • 精製水

1. 設定冷卻液丟棄

步驟
  1. 顯示VPanel。
  2. 打開Machine settings畫面。
    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_MachineSetting。

      即會顯示Machine settings畫面。

      VPanel_Main_MachineSetting

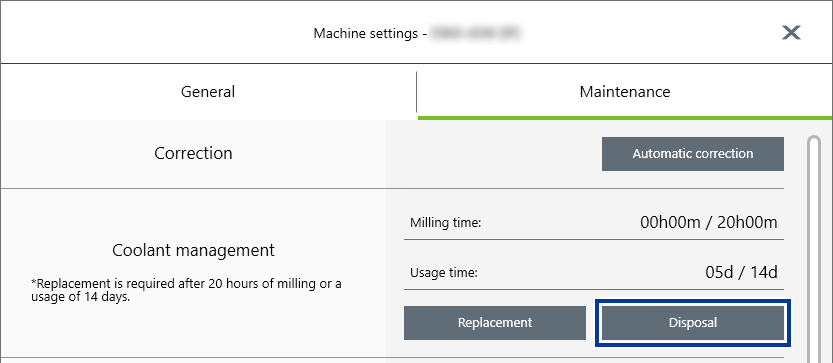

  3. 按一下Maintenance頁籤的Coolant management - Disposal。
    VPanel_DWX-43W_Maintenance_CoolantDisposal
  4. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  5. 取下工件、旋轉軸校準夾具、ATC刀庫校準夾具。

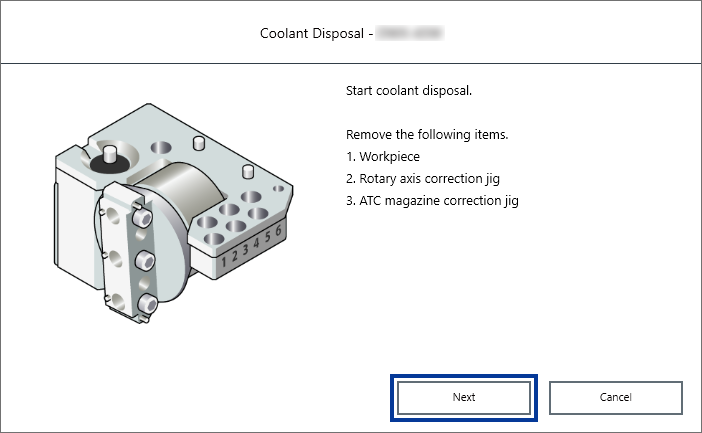

  6. 按一下Next。
    VPanel_DWX-43W_Maintenance_CoolantDisposal_01

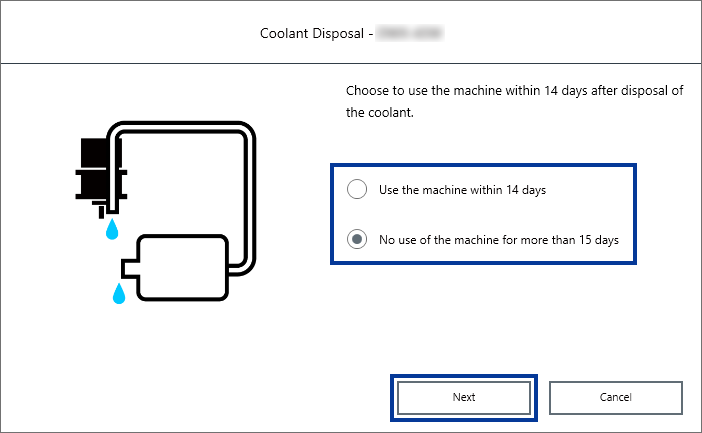

  7. 選擇機器的使用時間，按一下Next。
    VPanel_DWX-43W_Maintenance_CoolantDisposal_02

2. 清潔冷卻液箱

步驟
  1. 輕壓設備底蓋並往自己方向推倒打開。
    DWX-43W_coolant_11
  2. 取出冷卻液箱。
    註 請慢慢移動冷卻液箱。動作太大冷卻液（冷卻水）可能四處飛濺。
    DWX-43W_coolant_01
    注意

    取出冷卻液箱時，請如圖抓住手柄。

    若將手指放在拉出位置的下方，則手指可能撞到機蓋而受傷。

    DWX-43W_pullout _coolant_caution
  3. 拆下冷卻液箱蓋（）與籃型過濾器（）。

    把整個籃型過濾器抬起，就可一併取下蓋子及籃型過濾器。

    DWX-43W_coolant_cleaning_02
  4. 於配件清潔用托盤中放置籃型過濾器。

    籃型過濾器內累積很多加工粉塵時及加工PMMA時，冷卻液可能累積在籃型過濾器內。

    此時，請等待冷卻液從籃型過濾器流出。

    DWX-43W_filter_in_vat
  5. 清潔籃型過濾器。
    1. 使用配件清潔用刮刀清除累積在過濾器內的加工粉塵。
      DWX-43W_coolant_cleaning_01
    2. 於配件計量杯裝水，並沖掉殘留在籃型過濾器的加工粉塵。

      為了避免堵塞，請對殘留在籃型過濾器的加工粉塵淋水，待其溶解後，仔細沖洗整個籃型過濾器，以免加工粉塵殘留。

      DWX-43W_cleaning_filter_01
    3. 重複2~3次步驟(1)、(2)，清潔直到籃型過濾器乾淨。
  6. 取下冷卻液箱排水蓋，排出冷卻液。
    重要

    冷卻液及加工粉塵請依當地法規規定，選擇合適的丟棄方法。

    請勿隨便倒入下水道或河川內，或丟棄在不合法的場所。否則可能影響環境。

    DWX-43W_coolant_cleaning_04
  7. 清潔冷卻液箱內部。
    1. 使用配件刮刀，將加工粉塵收集至冷卻液箱內放置的回收托盤。
    2. 去除收集至回收托盤的加工粉塵。

      去除加工粉塵後，請以自來水沖洗殘留在回收托盤的髒污。

      DWX-43W_coolant_cleaning_06
    3. 冷卻液箱內注入少許自來水，左右搖晃後，丟棄髒水。
    4. 重複2~3次步驟(3)，清潔直到沒有髒水。
  8. 鎖緊冷卻液箱排水蓋。
    DWX-43W_coolant_cleaning_05
  9. 於冷卻液箱內部放置回收托盤（）。

    請將回收托盤有孔洞側朝向自己（有冷卻液箱蓋側），向自己移動並放置在左右中央的位置。

    DWX-43W_coolant_07
  10. 將籃型過濾器安裝至冷卻液箱。
    DWX-43W_coolant_filter
  11. 將精製水注入冷卻液箱。

    精製水用於定期沖洗。

    請注入精製水，直至冷卻液箱內的水位到達「MIN」的位置。

    DWX-43W_coolant_02-1
  12. 於冷卻液箱蓋上蓋子。
    DWX-43W_coolant_lid

3. 進行沖洗及排水

步驟
  1. 將冷卻液箱恢復原位。
    DWX-43W_coolant_03
  2. 將冷卻液箱推入機器內部。

    請將冷卻液箱推入機器內部，直到有喀擦的觸感為止。

    DWX-43W_coolant_04
    註

    請慢慢移動冷卻液箱。動作太大冷卻液可能四處飛濺。

    將冷卻液箱右側貼附的標籤對準機器貼附標籤的位置。

    DWX-43W_coolant_12
  3. 關閉設備底蓋。

    會開始沖洗。

    DWX-43W_coolant_10
  4. 遵循畫面指示將冷卻液箱清空。
    會開始排水。
    註

    1. 設定冷卻液丟棄在步驟7選擇Use the machine within 14 days時，不會執行排水。請前進到4. 清潔機器內部。

  5. 遵循畫面指示再次將冷卻液箱清空。

4. 清潔機器內部

用乾布清潔機器內部。

注意

清潔機器內側時請用乾擦的方式。

否則機器內部部件等可能劣化，導致人員受傷。

注意

請小心設備前蓋內部尖銳部分。

設備前蓋內部有尖銳部分。清潔時請小心避免受傷。

步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 依照畫面顯示清潔機器內部後，按一下Next。

    請使用乾布仔細清潔。特別是如下圖灰色所示主軸頭周邊或旋轉軸周邊部分，請仔細擦拭。

    若是仍有水分或加工粉塵附著，可能影響加工結果。

    注意

    請小心加工粉塵。

    前端的尖銳部分可能有加工粉塵。請小心避免受傷。

    註 設備前蓋視窗很容易受損，請勿用擦拭的方式清潔。
    機器內部
    DWX-43W_cleaning_01
  3. 清潔結束後，關閉設備前蓋。
  4. 按一下Next。

5. 取下刀具夾頭

步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 將刀具夾頭更換用夾具（）對著刀具夾頭，插入刀具夾頭攻牙器（）。

    請對準刀具夾頭前端的六角形，與刀具夾頭更換用夾具的六角形。

    DWX-43W_replace_collet_01
  3. 邊將刀具夾頭攻牙器向上輕推入，邊將刀具夾頭更換用夾具向圖示方向轉。

    請轉動刀具夾頭更換用夾具，直到刀具夾頭自然掉落。

    注意

    在刀具夾頭攻牙器插入的狀態下，轉動刀具夾頭更換用夾具。

    不插入刀具夾頭攻牙器而直接轉動刀具夾頭更換用夾具，刀具夾頭可能破損。

    DWX-43W_replace_collet_02

6. 清潔刀具夾頭

步驟
  1. 用錐形清潔器清潔主軸內徑部（刀具夾頭夾住的部分）。

    請將錐形清潔器的尖端2/3左右插入主軸，並一邊沿著錐形（傾斜部）上下移動，一邊清潔主軸內部全周。

    註 錐形清潔器請以清潔20次為基準進行更換。
    DWX-43W_replace_collet_07
  2. 使用乾淨的乾布擦拭刀具夾頭的外徑部。

    請勿用力抓緊錐形部（有傾斜的部分）。否則可能導致變形，造成本機故障。

    DWX-43W_cleaning_collet_01
  3. 使用刀具夾頭用刷子清潔刀具夾頭的內徑部。

    請左右轉動刀具夾頭用刷子，好像在研磨刀具夾頭內徑部的樣子。

    DWX-43W_cleaning_collet_02
  4. 在刀具夾頭外徑錐形部（有傾斜的部分）（）和主軸頭（）（2處）上薄薄塗上一層潤滑劑。

    薄薄一層潤滑劑就夠了。請勿塗太多。

    DWX-43W_replace_collet_05
  5. 如圖所示組裝刀具夾頭（）、刀具夾頭更換用夾具（）、刀具夾頭攻牙器（），插入主軸。
    DWX-43W_replace_collet_03
  6. 邊將刀具夾頭攻牙器向上輕推入，邊將刀具夾頭更換用夾具向圖示方向轉以鎖緊。

    請確實轉到刀具夾頭更換用夾具再也轉不動的位置為止。

    DWX-43W_replace_collet_04
  7. 取下刀具夾頭更換用夾具（）和刀具夾頭攻牙器（）。
    DWX-43W_replace_collet_06

7. 清潔仿真棒

步驟
  1. 用乾布清潔仿真棒的柄（）。

    仿真棒不要拔下，請維持插著的狀態，只清潔柄的部分。

    DWX-43W_ATC_01
  2. 關閉設備前蓋。
  3. 顯示作業完成的訊息時，按一下Complete。
