安裝固定支架

進行作業的時間點

  • 轉移本機時

為保護本體不受運輸振動影響，請安裝固定支架。

重要 安裝固定支架前，請務必先進行冷卻液流路的沖洗及排水。

1. 移動主軸頭位置

步驟
  1. 確認機器上未安裝工件、刀具、校準夾具等。
  2. 關閉設備前蓋。

    請以雙手拿著下圖的部分關閉。

    DWX-43W_main_09
  3. 顯示VPanel。
  4. 打開Machine settings畫面。
    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_MachineSetting。

      即會顯示Machine settings畫面。

      VPanel_Main_MachineSetting

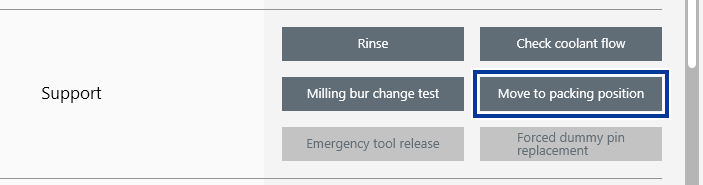

  5. 按一下Maintenance標籤的Move to packing position。
    VPanel_DWX-43W_MoveToPackingPosition_01

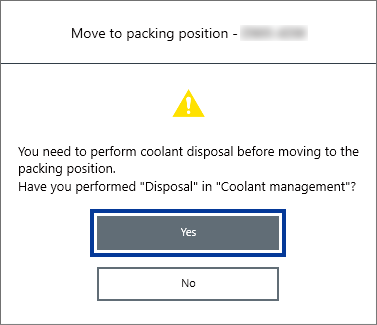

  6. 顯示以下畫面後，按一下Yes。

    若未丟棄冷卻液，則請實施冷卻液流路的沖洗及排水後再進行下一作業。

    VPanel_DWX-43W_MoveToPackingPosition_02
  7. 依照VPanel的顯示按一下OK。
    機器作動，旋轉軸裝置移動至包裝位置。
  8. 顯示移動完成的訊息時，按一下OK。

2. 將固定支架安裝至機器

步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 安裝固定支架（小）。

    在旋轉軸裝置後方，把固定支架（小）用壓入的方式裝上去。

    DWX-43W_retainer_01-1
  3. 安裝固定支架（大）。

    請將固定支架（大）如下圖朝上滑進機器內部後，將固定支架（大）的下部推到底安裝。

    重要 請小心固定支架不要夾到主軸頭周邊的矽膠部位。否則固定力會變差。
    DWX-43W_retainer_02-1
  4. 關閉設備前蓋。
