Risciacquo e scarico dei condotti del refrigerante

Dopo avere risciacquato i condotti del refrigerante che scorrono attraverso l’unità, scaricare il liquido rimanente.

Se vi sono pezzi, frese, dime di correzione e altri articoli analoghi fissati all’unità, smontarli tutti prima di eseguire l’operazione.

IMPORTANTE Non rimuovere il cilindretto fittizio trattenuto dal mandrino.

Quando eseguire questa operazione

  • Se non si prevede di utilizzare l’unità dopo la sostituzione del refrigerante
  • Prima del trasporto dell'unità

Articolo da predisporre in proprio

  • Acqua purificata

1. Impostazione dello smaltimento del refrigerante

Procedura
  1. Aprire VPanel.
  2. Aprire la finestra Machine settings.

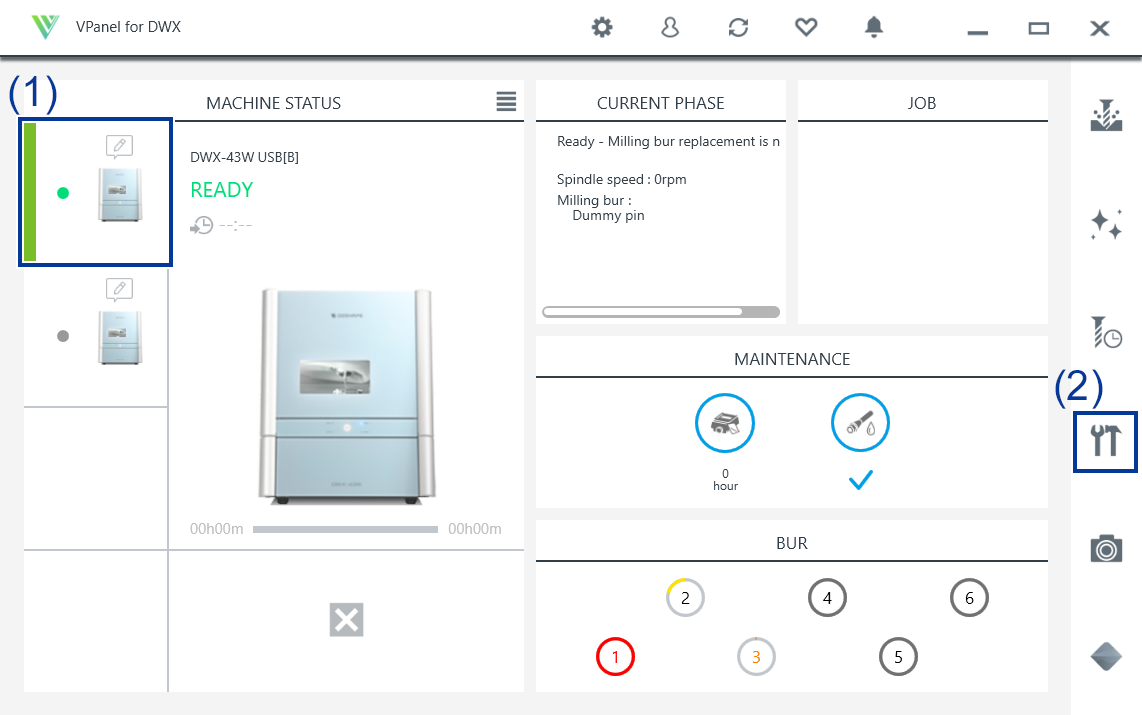

    1. Nella finestra superiore di VPanel, selezionare l'unità da azionare.
      Se sono collegate unità multiple, è possibile passare a un’unità diversa da azionare facendo clic sulla relativa immagine in MACHINE STATUS.
    2. Fare clic su Icon_VPanel_MachineSetting.

      Viene visualizzata la finestra Machine settings.

      VPanel_Main_MachineSetting

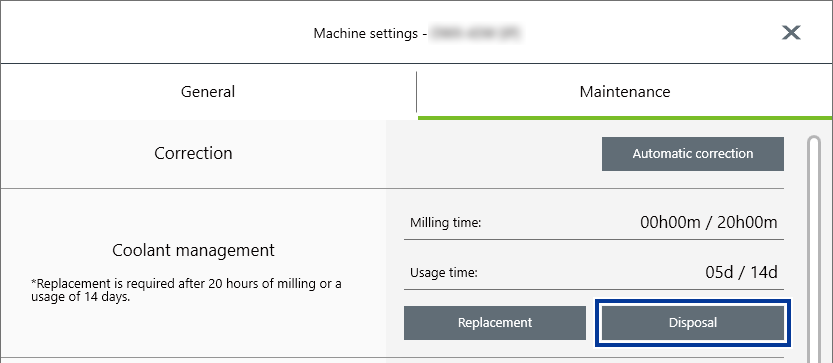

  3. Nella scheda Maintenance, fare clic su Coolant management - Disposal.
    VPanel_DWX-43W_Maintenance_CoolantDisposal
  4. Aprire la porta frontale.

    Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.

    DWX-43W_main_10
  5. Rimuovere il pezzo da lavorare, la dima di correzione asse rotativo e la dima di correzione caricatore ATC.

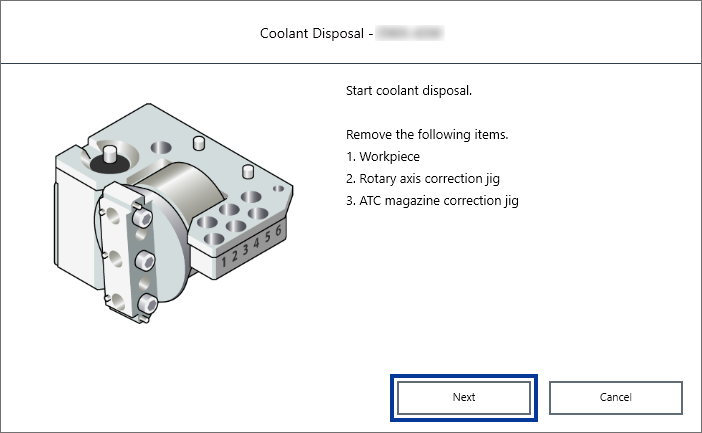

  6. Fare clic su Next.
    VPanel_DWX-43W_Maintenance_CoolantDisposal_01

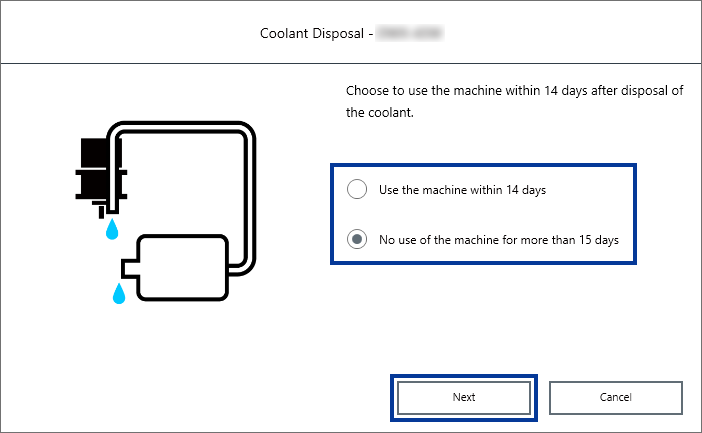

  7. Selezionare il tempo di utilizzo dell'unità, quindi fare clic su Next.
    VPanel_DWX-43W_Maintenance_CoolantDisposal_02

2. Pulire il serbatoio del refrigerante

Procedura
  1. Premere delicatamente la copertura inferiore, quindi abbassarla verso di sé per aprirla.
    DWX-43W_coolant_11
  2. Rimuovere il serbatoio del refrigerante.
    MEMO Spostare il serbatoio del refrigerante lentamente. Il movimento forzato de serbatoio del refrigerante può provocare una fuoriuscita del refrigerante.
    DWX-43W_coolant_01
    ATTENZIONE

    Quando si smonta il serbatoio del refrigerante, tenere la maniglia come illustrato in figura.

    Mettendo un dito sotto il cassetto, il dito potrebbe colpire la copertura e subire lesioni.

    DWX-43W_pullout _coolant_caution
  3. Smontare il coperchio () e il cestello filtro () del serbatoio del refrigerante.

    Sollevando il cestello filtro è possibile rimuovere sia il coperchio che il cestello filtro stesso.

    DWX-43W_coolant_cleaning_02
  4. Collocare il cestello filtro nella vaschetta di pulizia in dotazione.

    In caso di accumulo di una grande quantità di residui di lavorazione nel cestello filtro, o in caso di lavorazione di PMMA, potrebbe esservi un accumulo di refrigerante nel cestello filtro.

    In questo caso, attendere che il refrigerante fuoriesca dal cestello filtro.

    DWX-43W_filter_in_vat
  5. Pulire il cestello filtro.
    1. Usare la spatola di pulizia in dotazione per eliminare i residui di lavorazione dall’interno del filtro.
      DWX-43W_coolant_cleaning_01
    2. Versare acqua nel misurino in dotazione e sciacquare i residui di lavorazione rimanenti nel cestello filtro.

      Per evitare un intasamento, dopo avere aggiunto acqua e mescolato i residui di lavorazione rimanenti nel cestello filtro, risciacquare accuratamente il cestello filtro affinché non rimangano residui di lavorazione.

      DWX-43W_cleaning_filter_01
    3. Ripetere i passaggi (1) e (2) due o tre volte, fino a quando il cestello filtro è pulito.
  6. Togliere il tappo di scarico del serbatoio del refrigerante e scaricare il refrigerante.
    IMPORTANTE

    Smaltire correttamente il refrigerante e i residui di lavorazione in conformità alle norme locali.

    Non smaltirli avventatamente in fognature o fiumi né scaricarli in luoghi inappropriati. In tal caso si possono provocare danni all'ecosistema.

    DWX-43W_coolant_cleaning_04
  7. Pulire l'interno del serbatoio del refrigerante.
    1. Usare la spatola in dotazione e raccogliere i residui di lavorazione nel vassoio di raccolta situato all’interno del serbatoio.
    2. Smaltire i residui di lavorazione raccoltisi nel vassoio di raccolta.

      Dopo avere eliminato i residui di lavorazione, usare acqua del rubinetto per sciacquare eventuali residui rimanenti nel vassoio di raccolta.

      DWX-43W_coolant_cleaning_06
    3. Versare una piccola quantità d'acqua di rubinetto nel serbatoio, agitarlo verso sinistra e verso destra, quindi gettare l’acqua sporca.
    4. Ripetere il passaggio (3) due o tre volte e pulire fino a quando non esce più acqua sporca.
  8. Fissare il tappo di scarico al serbatoio del refrigerante.
    DWX-43W_coolant_cleaning_05
  9. Posizionare il vassoio di raccolta () nel serbatoio del refrigerante.

    Il lato del vassoio di raccolta con il foro è rivolto in avanti (il lato in cui si trova il tappo del refrigerante). Portarlo verso la parte anteriore e posizionarlo al centro in direzione sinistra-destra.

    DWX-43W_coolant_07
  10. Montare il cestello filtro nel serbatoio del refrigerante.
    DWX-43W_coolant_filter
  11. Versare acqua purificata nel serbatoio del refrigerante.

    L’acqua purificata viene utilizzata per il risciacquo regolare.

    Aggiungere acqua purificata finché il livello del serbatoio raggiunge la posizione “MIN”.

    DWX-43W_coolant_02-1
  12. Posizionare il coperchio sul serbatoio del refrigerante.
    DWX-43W_coolant_lid

3. Risciacquo e scarico

Procedura
  1. Ricollocare il serbatoio del refrigerante nella posizione iniziale.
    DWX-43W_coolant_03
  2. Premere il serbatoio del refrigerante verso il retro dell'unità.

    Premere il serbatoio del refrigerante fino a percepire uno scatto.

    DWX-43W_coolant_04
    MEMO

    Spostare il serbatoio del refrigerante lentamente. Il movimento forzato de serbatoio del refrigerante può provocare una fuoriuscita del refrigerante.

    Allineare l'etichetta applicata al lato destro del serbatoio del refrigerante all'etichetta applicata all'unità.

    DWX-43W_coolant_12
  3. Chiudere il coperchio inferiore.

    Il risciacquo inizia.

    DWX-43W_coolant_10
  4. Seguire le istruzioni a video e vuotare il serbatoio del refrigerante.
    Lo scarico dell’acqua inizia.
    MEMO

    Se Use the machine within 14 days è stato selezionato nel passaggio 7 di 1. Impostazione dello smaltimento del refrigerante, lo scarico dell’acqua non inizia. Procedere a 4. Pulire l'interno dell'unità..

  5. Seguire nuovamente le istruzioni a video e vuotare il serbatoio del refrigerante.

4. Pulire l'interno dell'unità.

Pulire l'interno dell'unità con un panno asciutto.

ATTENZIONE

Servirsi di un panno asciutto per pulire l'interno dell'apparecchiatura.

In caso contrario, i componenti all'interno dell'apparecchiatura possono deteriorarsi, provocando lesioni.

ATTENZIONE

Fare attenzione alla parte appuntita all'interno della porta frontale.

All'interno della porta frontale vi è una parte appuntita. Fare attenzione durante la pulizia.

Procedura
  1. Aprire la porta frontale.

    Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.

    DWX-43W_main_10
  2. Seguire le istruzioni a video per pulire l'interno dell’unità, quindi fare clic su Next.

    Pulire accuratamente con un panno asciutto. Detergere accuratamente attorno alla testa del mandrino e le parti dell’asse rotativo indicate in grigio nella figura seguente.

    L’eventuale presenza di liquido e residui di lavorazione in queste aree può incidere sui risultati della lavorazione.

    ATTENZIONE

    Maneggiare i residui di lavorazione con cautela.

    Potrebbero contenere dei residui affilati. Maneggiare con cautela onde evitare possibili lesioni.

    MEMO La finestra della porta frontale si graffia facilmente, quindi non detergere con un panno.
    Interno dell'unità
    DWX-43W_cleaning_01
  3. Al termine della pulizia, chiudere la porta frontale.
  4. Fare clic su Next.

5. Rimuovere il colletto.

Procedura
  1. Aprire la porta frontale.

    Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.

    DWX-43W_main_10
  2. Premere la dima di sostituzione colletto () contro il colletto, quindi inserire la spina colletto ().

    Allineare la punta esagonale del colletto e la parte esagonale dell'attrezzo di sostituzione colletto.

    DWX-43W_replace_collet_01
  3. Premendo delicatamente il maschio del colletto nel foro, ruotare l'attrezzo di sostituzione colletto nel senso indicato in figura.

    Ruotare l'attrezzo di sostituzione colletto fino a liberare naturalmente il colletto.

    ATTENZIONE

    Ruotare l'attrezzo di sostituzione colletto con la spina colletto inserita.

    Se l'attrezzo di sostituzione colletto viene ruotato senza la spina colletto inserita, il colletto può danneggiarsi.

    DWX-43W_replace_collet_02

6. Pulire il colletto.

Procedura
  1. Pulire l'interno del mandrino (nei punti di contatto con il colletto) mediante l'attrezzo di pulizia conico.

    Inserire circa 2/3 dell’attrezzo di pulizia conico nel mandrino e pulire interamente l’interno del mandrino muovendo l'attrezzo verso l’altro e verso il basso, allineato con la parte conica.

    MEMO Come regola generale, l’attrezzo di pulizia conico deve essere sostituito dopo 20 operazioni di pulizia.
    DWX-43W_replace_collet_07
  2. Detergere la parte esterna del colletto con un panno pulito e asciutto.

    Non tenere stretta la parte rastremata. La deformazione di questa parte potrebbe provocare dei malfunzionamenti.

    DWX-43W_cleaning_collet_01
  3. Pulire la parte interna del colletto con l'apposito scovolino.

    Ruotare lo scovolino verso sinistra e verso destra come per spazzolare la parte interna del colletto.

    DWX-43W_cleaning_collet_02
  4. Applicare uno strato sottile di grasso in due posizioni: la parte rastremata all'esterno del colletto () e la testa del mandrino ().

    È sufficiente l'applicazione di uno strato sottile di grasso. Non applicare una quantità eccessiva.

    DWX-43W_replace_collet_05
  5. Montare il colletto (1), la dima di sostituzione colletto () e la spina colletto () come illustrato in figura, quindi inserire il gruppo nel mandrino.
    DWX-43W_replace_collet_03
  6. Premendo delicatamente la spina colletto nel foro, ruotare l'attrezzo di sostituzione colletto nel senso indicato in figura per stringere il colletto.

    Continuare a ruotare fino a che l'attrezzo di sostituzione colletto non ruota più.

    DWX-43W_replace_collet_04
  7. Smontare la dima di sostituzione colletto () e la spina colletto ().
    DWX-43W_replace_collet_06

7. Pulire il cilindretto fittizio.

Procedura
  1. Pulire l’impugnatura () del cilindretto fittizio con un panno asciutto.

    Pulire l’impugnatura del cilindretto fittizio solo con quest’ultimo inserito. Non estrarre il cilindretto fittizio.

    DWX-43W_ATC_01
  2. Chiudere la porta frontale.
  3. Quando viene visualizzato un messaggio indicante che l’operazione è completa, fare clic su Complete.
