Montaggio dei fermi

Quando eseguire questa operazione

Montare il fermo per proteggere l'unità dalle vibrazioni durante il trasporto.

IMPORTANTE Accertarsi di completare Risciacquo e scarico dei condotti del refrigerante prima di fissare il fermo.

Procedura

Verificare che pezzo, frese, dime di correzione e altri articoli analoghi non siano montati sull’unità.
Chiudere la porta frontale.

Tenere le parti indicate in figura con entrambe le mani e chiudere la copertura.
Aprire VPanel.
Aprire la finestra Machine settings.
1. Nella finestra superiore di VPanel, selezionare l'unità da azionare.
  Se sono collegate unità multiple, è possibile passare a un’unità diversa da azionare facendo clic sulla relativa immagine in MACHINE STATUS.
2. Fare clic su .

  Viene visualizzata la finestra Machine settings.

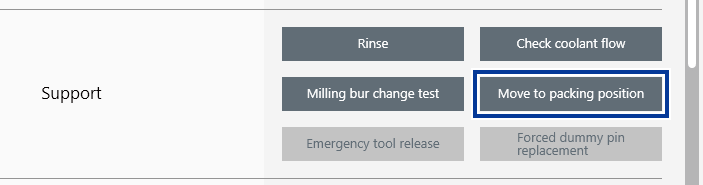

Nella scheda Maintenance, fare clic su Move to packing position.

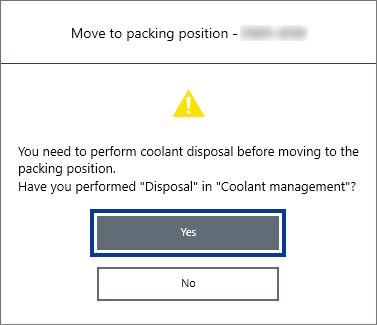

Quando viene visualizzata la finestra seguente, fare clic su Yes.

Se il refrigerante non è stato smaltito, eseguire Risciacquo e scarico dei condotti del refrigerante quindi procedere all’operazione successiva.
Seguire le istruzioni nel display di VPanel e fare clic su OK.
L’unità funziona e l’unità asse rotativo si porta nella posizione di confezionamento.
Quando viene visualizzato un messaggio indicante che movimento è completo, fare clic su OK.

Procedura

Aprire la porta frontale.

Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.
Fissare il fermo (piccolo).

Fissare il fermo (piccolo) premendolo nell’area dietro l’unità asse rotativo.
Fissare il fermo (grande)

Come illustrato nella figura di seguito, rivolgerlo verso l’alto e farlo scorrere nell’unità. Quindi fissarlo premendo il fondo del fermo (grande) nell’unità.

IMPORTANTE Accertarsi di non schiacciare la parte in silicone attorno all'unità mandrino con il fermo. Ciò potrebbe indebolire la tenuta del fermo.
Chiudere la porta frontale.
