1. Rimuovere il colletto.

Procedura

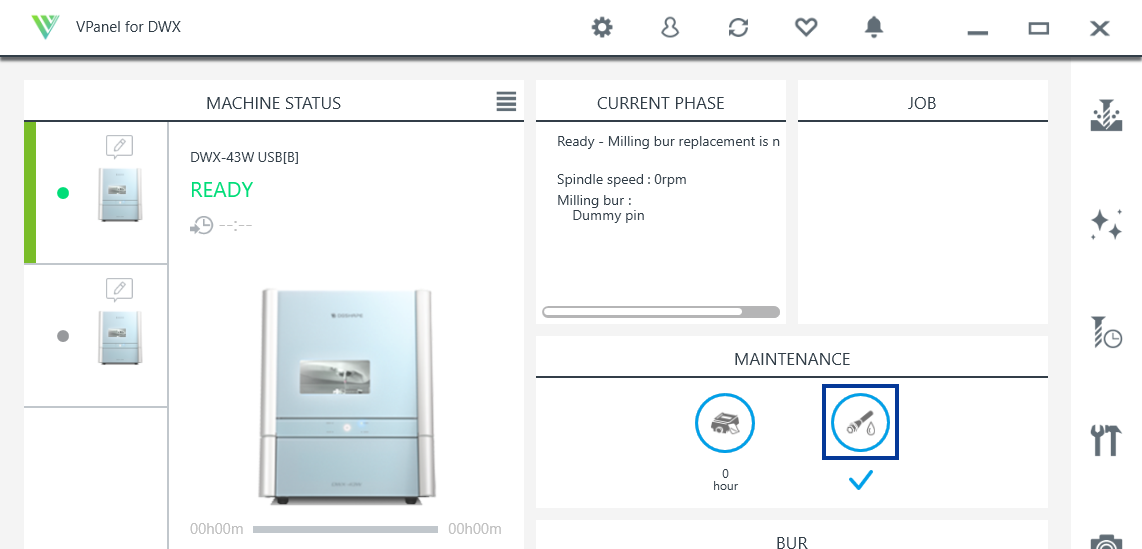

  1. Aprire VPanel.
  2. Fare clic su Icon_VPanel_for_DWX_Collet_maintenance.
    VPanel_DWX-43W_ColletMaintenance_01
  3. Aprire la porta frontale.

    Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.

    DWX-43W_main_10

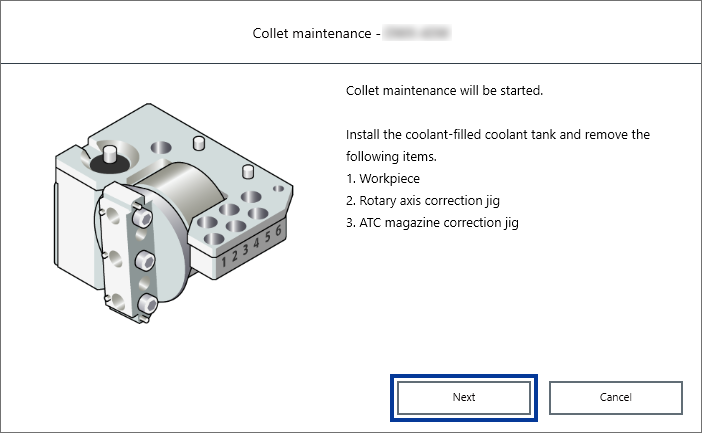

  4. Rimuovere il pezzo da lavorare, la dima di correzione asse rotativo e la dima di correzione caricatore ATC.
  5. Fare clic su Next.
    VPanel_DWX-43W_ColletMaintenance_02
  6. Premere la dima di sostituzione colletto () contro il colletto, quindi inserire la spina colletto ().

    Allineare la punta esagonale del colletto e la parte esagonale dell'attrezzo di sostituzione colletto.

    DWX-43W_replace_collet_01
  7. Premendo delicatamente il maschio del colletto nel foro, ruotare l'attrezzo di sostituzione colletto nel senso indicato in figura.

    Ruotare l'attrezzo di sostituzione colletto fino a liberare naturalmente il colletto.

    ATTENZIONE

    Ruotare l'attrezzo di sostituzione colletto con la spina colletto inserita.

    Se l'attrezzo di sostituzione colletto viene ruotato senza la spina colletto inserita, il colletto può danneggiarsi.

    DWX-43W_replace_collet_02
