Impostazione delle frese da usare nella lavorazione

Usare questa sezione per impostare la fresa da usare nella lavorazione dalle frese caricate nel caricatore ATC.

Procedura
  1. Aprire VPanel.
  2. Aprire la finestra Milling bur registration.

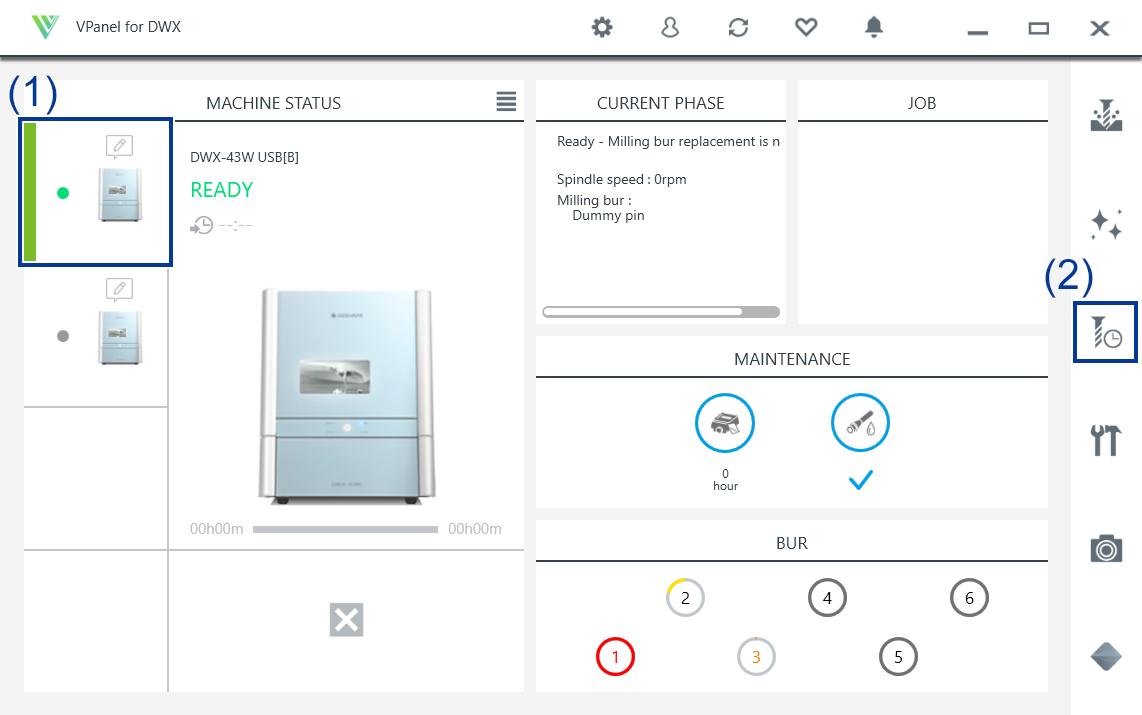

    1. Nella finestra superiore di VPanel, selezionare l'unità da azionare.
      Se sono collegate unità multiple, è possibile passare a un’unità diversa da azionare facendo clic sulla relativa immagine visualizzata in MACHINE STATUS.
    2. Fare clic su Icon_VPanel_MillingBurManagement.
      Viene visualizzata la finestra Milling bur management.
      VPanel_MillingburManagement

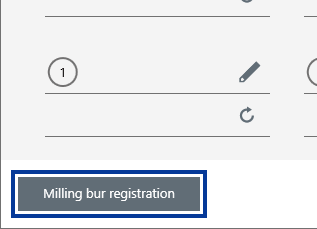

    3. Fare clic su Milling bur registration.
      Viene visualizzata la finestra Milling bur registration.
      VPanel_MillingburManagement_MillingburRegistration

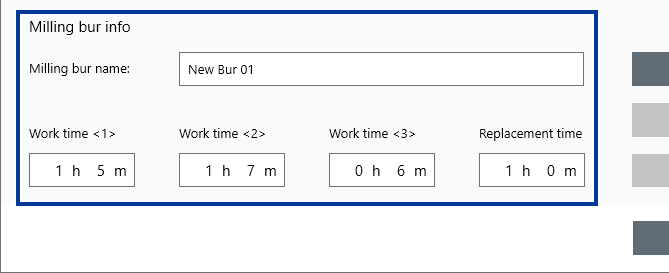

  3. Selezionare <New Bur> (Nuova fresa), quindi immettere in Milling bur info il nome, il tempo di utilizzo e il tempi di sostituzione della fresa da registrare.
    I tempi di sostituzione dipendono dal tipo di fresa o del pezzo nonché dalle condizioni di lavorazione. Correggere i valori dei tempi di sostituzione secondo necessità.
    VPanel_MillingburRegistration_NewBur

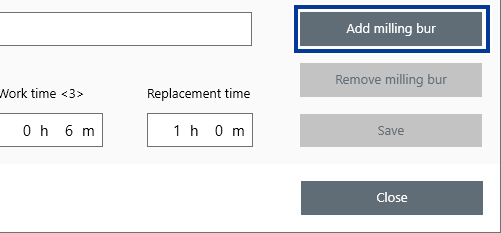

  4. Fare clic su Add milling bur.

    La fresa viene registrata nell’elenco e può ora essere selezionata nella finestra Milling bur management.

    È possibile registrare fino a 20 frese.

    VPanel_MillingburRegistration_NewBur_Add

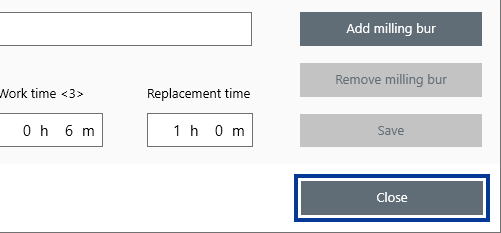

  5. Fare clic su Close.
    La finestra Milling bur registration si chiude.
    VPanel_MillingburRegistration_NewBur_Close

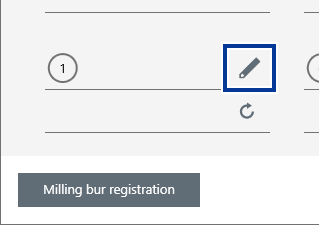

  6. Fare clic su Icon_VPanel_MillingBur_Edit accanto a numero del perno di caricamento in cui è stata caricata la fresa.
    VPanel_MillingburManagement_MillingburRegistration_02

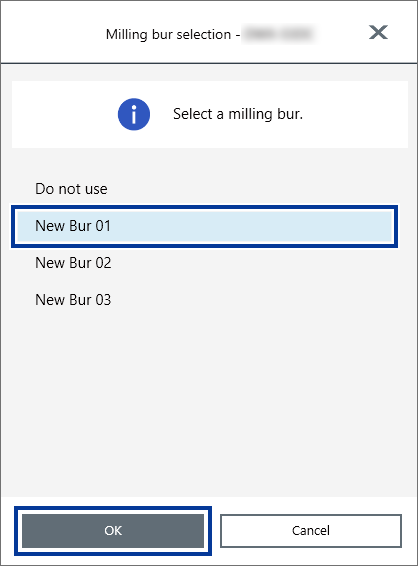

  7. Selezionare la fresa da utilizzare per la lavorazione da quelle registrate, quindi fare clic su OK.
    La fresa viene assegnata e vengono visualizzati il tempo di utilizzo e il tempo di sostituzione immessi al momento della registrazione.
    VPanel_MillingburManagement_MillingburRegistration_03
    MEMO

    Per eseguire una lavorazione continua a lungo termine senza cambiare il tipo di fresa, caricare frese con le stesse specifiche in perni di caricamento multipli e impostare lo stesso nome fresa su tali perni di caricamento.

    Se si utilizza la funzione ITC (Intelligent Tool Control), quando la fresa utilizzata si avvicina al tempo di sostituzione, essa viene automaticamente sostituita con la quella successiva e la lavorazione continua.

    È possibile definire lo stesso nome per un massimo di tre frese.
