1. Rimuovere il serbatoio del refrigerante.

MEMO

Quando si riempie il serbatoio del refrigerante, se il livello del liquido raggiunge l’etichetta “MIN” non è necessaria alcuna operazione in VPanel.

In questa situazione, realizzare il refrigerante come da Passaggio 2 in 2. Riempimento dell’unità con refrigerante, quindi riempire il serbatoio del refrigerante.

Procedura

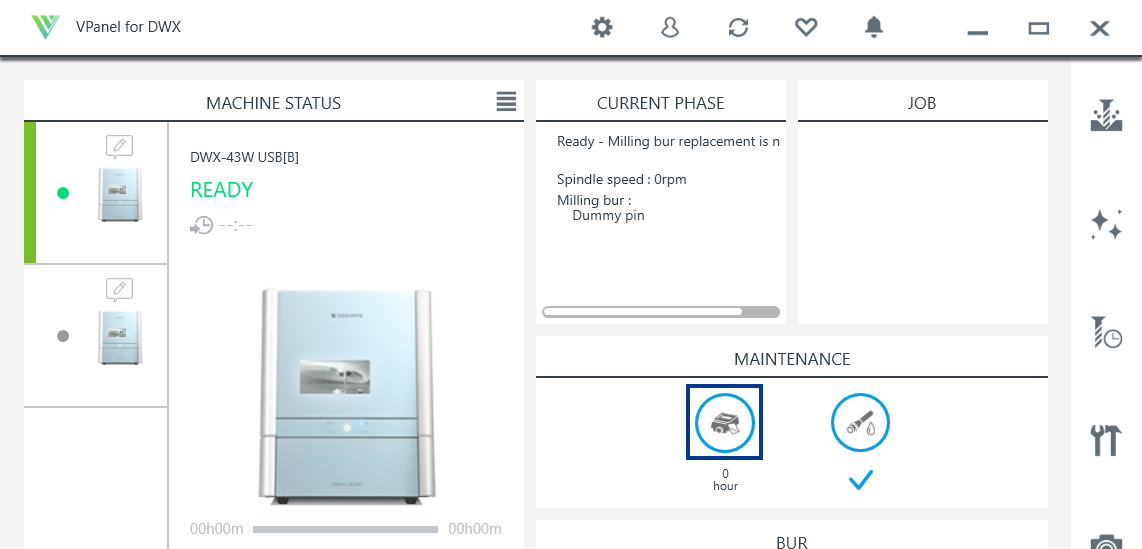

  1. Aprire VPanel.
  2. Aprire la finestra Coolant fill.
    1. Nella finestra superiore di VPanel, selezionare l'unità da azionare.
      Se sono collegate unità multiple, è possibile passare a un’unità diversa da azionare facendo clic sulla relativa immagine in MACHINE STATUS.
    2. Fare clic su Icon_VPanel_for_DWX_Coolant_replacement.

      Viene visualizzata la finestra Coolant fill.

      VPanel_DWX-43W_CoolantTank_01
  3. Aprire la porta frontale.

    Tenere le parti indicate in figura con entrambe le mani e aprire la copertura.

    DWX-43W_main_10
  4. Rimuovere il pezzo da lavorare, la dima di correzione asse rotativo e la dima di correzione caricatore ATC.
  5. Fare clic su Next.
  6. Premere delicatamente la copertura inferiore, quindi abbassarla verso di sé per aprirla.
    DWX-43W_coolant_11
  7. Rimuovere il serbatoio del refrigerante.
    MEMO Spostare il serbatoio del refrigerante lentamente. Il movimento forzato de serbatoio del refrigerante può provocare una fuoriuscita del refrigerante.
    DWX-43W_coolant_01
    ATTENZIONE

    Quando si smonta il serbatoio del refrigerante, tenere la maniglia come illustrato in figura.

    Mettendo un dito sotto il cassetto, il dito potrebbe colpire la copertura e subire lesioni.

    DWX-43W_pullout _coolant_caution
