Remplacement de la collerette

Intervalle de remplacement

Les intervalles de remplacement de la collerette sont indiqués ci-dessous. La remplacer à la cadence appropriée.

Pour l’achat de nouvelles collerettes, contactez votre revendeur DGSHAPE Corporation agréé ou connectez-vous à notre site internet


Éléments fournis

Gabarit de remplacement collerette	Bouton collerette	Nettoyeur cône	Brosse collerette	Graisse

Procédure

Afficher VPanel.
Cliquer sur .
Ouvrir le capot avant.

Tenir les parties indiquées dans la figure avec les deux mains et ouvrir le capot.
Enlever la pièce, le gabarit de correction axe rotatif et le gabarit de correction du magasin ATC.
Cliquer sur Next.
Presser le gabarit de remplacement de ma collerette () contre la collerette, puis insérer le bouton de la collerette ().

Aligner l’embout hexagonal de la collerette et la partie hexagonale du gabarit de remplacement collerette.
En enfonçant délicatement le bouton de la collerette dans l’orifice, tourner le gabarit de remplacement collerette dans le sens indiqué en figure .

Tourner le gabarit de remplacement de la collerette jusqu’à libérer naturellement la collerette.

ATTENTION
Tourner le gabarit de remplacement de la collerette avec le bouton de la collerette inséré.

La collerette pourrait s’abîmer si le gabarit de remplacement est tourné sans le bouton.

Procédure

Nettoyer l’intérieur du mandrin (partie entrant en contact avec la collerette) avec le nettoyeur de cône.

Introduire environ 2/3 de la pointe du nettoyeur dans le mandrin et nettoyer tout l’intérieur du mandrin en déplaçant le nettoyeur de haut en bas, aligné avec la partie conique (inclinée).

RAPPEL D’une manière générale, le nettoyeur de cône doit être remplacé après 20 nettoyages.
Appliquer une fine couche de graisse en deux positions : la partie conique à l’extérieur de la collerette neuve () et la tête du mandrin ().

Une fine pellicule de graisse suffit. Éviter l’excès de graisse.
Assembler la collerette (), le gabarit de remplacement collerette (), et le bouton de la collerette () comme indiqué en figure, puis insérer cet ensemble dans le mandrin.
En enfonçant délicatement le bouton de la collerette dans l’orifice, tourner le gabarit de remplacement collerette dans le sens indiqué en figure pour serrer la collerette.

Continuer à tourner jusqu’à ce que le gabarit de remplacement collerette ne tourne plus.
Enlever le gabarit de remplacement collerette () et le bouton de la collerette ().

Procédure

Fermer le capot avant.

Tenir les parties indiquées en figure avec les deux mains et fermer le capot.

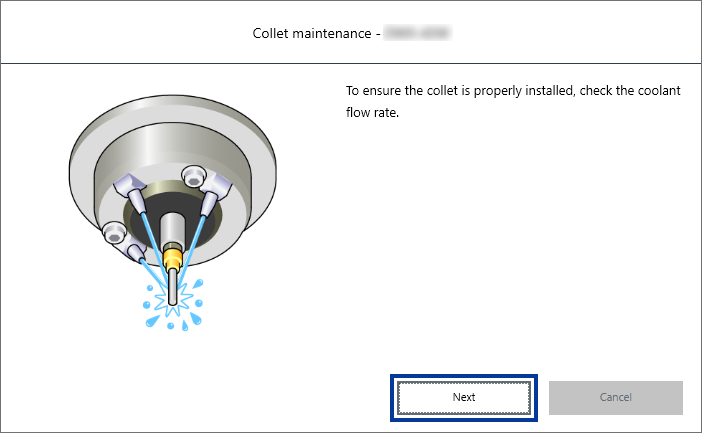

Cliquer sur Next.

Le réfrigérant s’écoule et entre en contact avec la fausse goupille.
Contrôler visuellement que du réfrigérant est appliqué au milieu de la fausse goupille.
- Si du réfrigérant est appliqué au milieu de la fausse goupille.

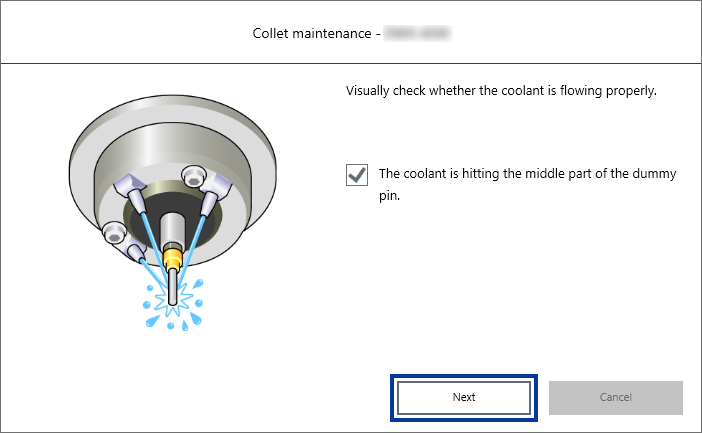

  1. Sélectionner The coolant is hitting the middle part of the dummy pin., puis cliquer sur Next.
  2. Cliquer sur Complete.
    La procédure de contrôle du débit de réfrigérant est ainsi terminée.
- Si du réfrigérant n’est pas appliqué au milieu de la fausse goupille.
  1. Cliquer sur Next sans sélectionner The coolant is hitting the middle part of the dummy pin..
  2. Contrôler les éléments ci-après, puis cliquer sur Close.

    Une quantité suffisante de réfrigérant doit être présente.

    Remplissage du réservoir de réfrigérant

    Les buses de réfrigérant ne doivent pas être obstruées.

    Nettoyage de la buse de réfrigérant

    Le filtre du réservoir ne doit pas être encrassé.

    Remplacement du réfrigérant
  3. Recontrôler le débit de réfrigérant.

    Suivre la procédure ci-après pour contrôler le débit de réfrigérant.
    - Contrôle du débit de réfrigérant
