Contrôle du débit de réfrigérant

Contrôler si le débit de réfrigérant est correct.

Un débit de réfrigérant non correct peut avoir un effet sur les résultats de fraisage.

RAPPEL Cette opération est inutile si le débit correct de réfrigérant a déjà été confirmé au cours des séries d’opérations prévues dans l’entretien de la collerette.
Procédure
  1. Afficher VPanel.
  2. Ouvrir la fenêtre Machine settings.
    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_MachineSetting.

      La fenêtre Machine settings s’affiche.

      VPanel_SettingsTab

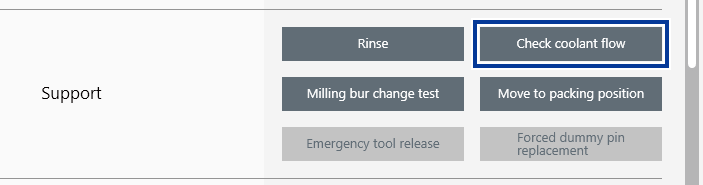

  3. Dans l’onglet Maintenance, cliquer surCheck coolant flow.
    VPanel_DWX-43W_ChackCoolantFlow_01

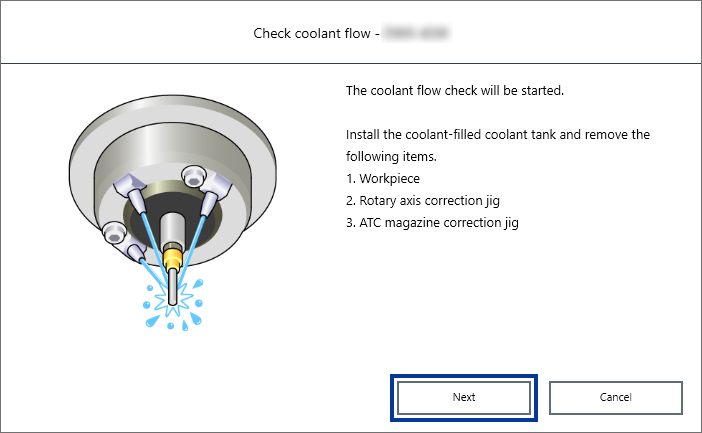

  4. Cliquer sur Next.

    Le réfrigérant s’écoule et entre en contact avec la fausse goupille.

    VPanel_DWX-43W_ChackCoolantFlow_02

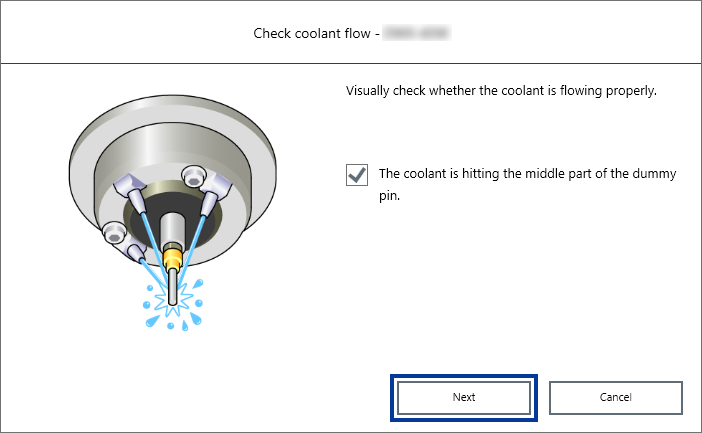

  5. Contrôler visuellement que du réfrigérant est appliqué au milieu de la fausse goupille.

    • Si du réfrigérant est appliqué au milieu de la fausse goupille.

      1. Sélectionner The coolant is hitting the middle part of the dummy pin., puis cliquer sur Next.
      2. Cliquer sur Complete.

        La procédure de contrôle du débit de réfrigérant est ainsi terminée.

        VPanel_DWX-43W_ChackCoolantFlow_03

    • Si du réfrigérant n’est pas appliqué au milieu de la fausse goupille.

      1. Cliquer sur Next sans sélectionner The coolant is hitting the middle part of the dummy pin..

      2. Contrôler les éléments ci-après, puis cliquer sur Close.

        Une quantité suffisante de réfrigérant doit être présente.
        Remplissage du réservoir de réfrigérant
        Les buses de réfrigérant ne doivent pas être obstruées.
        Nettoyage de la buse de réfrigérant
        Le filtre du réservoir ne doit pas être encrassé.
        Remplacement du réfrigérant

      3. Exécuter cette procédure depuis le début et contrôler à nouveau le débit de réfrigérant.

        Si le débit reste insuffisant même après avoir ajouté du réfrigérant et nettoyé les buses, contactez votre revendeur DGSHAPE Corporation agréé.
