Nettoyage de l’intérieur de la machine

Nettoyer l’intérieur de la machine avec un chiffon sec.

ATTENTION

Utiliser un chiffon sec pour nettoyer l’intérieur de l’équipement.

À défaut, les composants intérieurs peuvent se détériorer et entraîner des blessures.

ATTENTION

Prendre garde à la partie pointue sous le capot avant.

Il existe une partie pointue sous le capot avant. Faire preuve de prudence lors du nettoyage.

Procédure
  1. Afficher VPanel.
  2. Ouvrir la fenêtre Milling area cleaning.

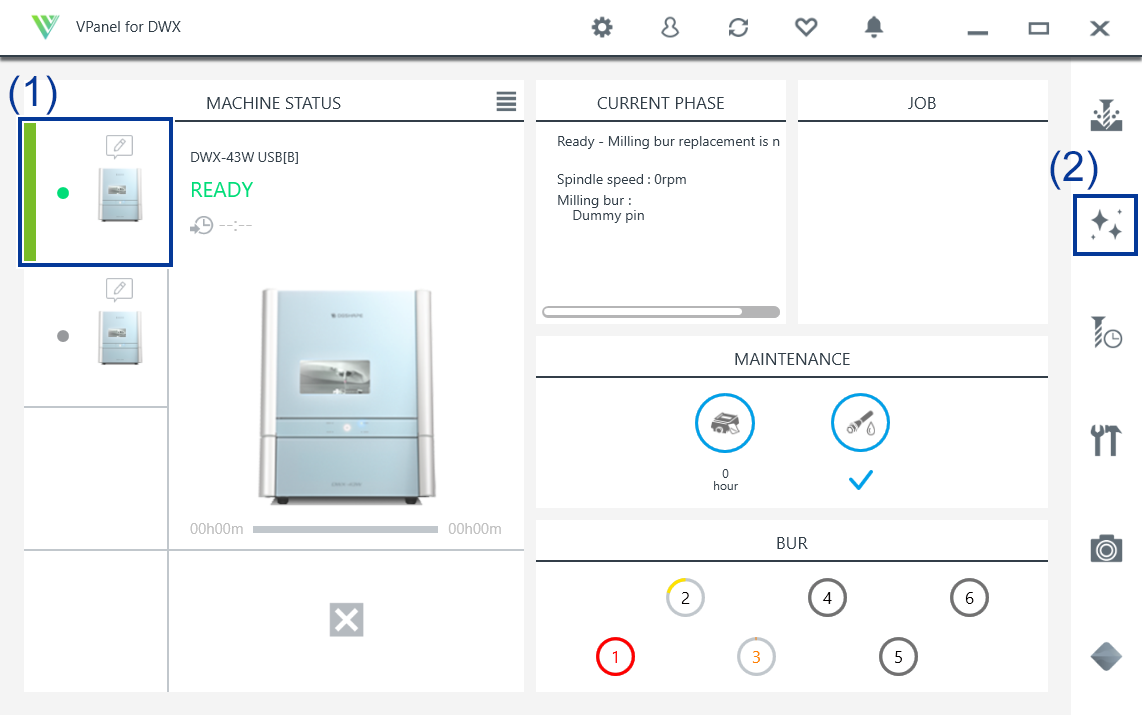

    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_CleaningMillingArea.
      La fenêtre Milling area cleaning s’affiche.
    VPanel_Main_Cleaning

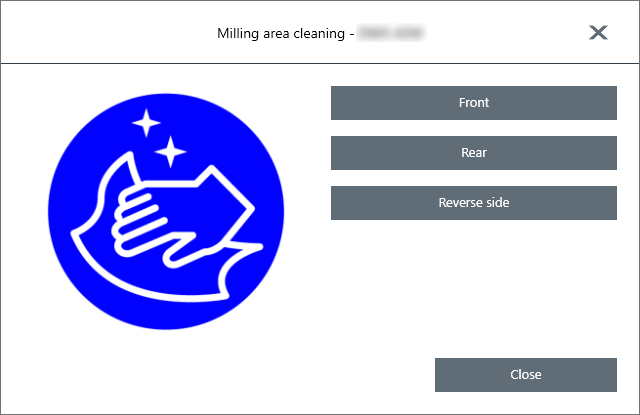

  3. Cliquer sur Front, Rear, ou Reverse side selon la partie à nettoyer.
    VPanel_DWX-43W_Cleaning_01
    • Front: L’unité axe rotatif se déplace vers l’avant de la machine et la tête du mandrin se déplace vers le côté gauche de la machine.
    • Rear: L’unité axe rotatif se déplace vers l’arrière de la machine et la tête du mandrin se déplace vers le côté droit de la machine.
    • Reverse side: L’unité axe rotatif se retourne.
  4. Ouvrir le capot avant.

    Tenir les parties indiquées dans la figure avec les deux mains et ouvrir le capot.

    DWX-43W_main_10
  5. Suivre les instructions à l'écran pour nettoyer l’intérieur de la machine.

    Nettoyer avec précaution à l’aide d’un chiffon sec. Nettoyer avec précaution autour de la tête du mandrin et de parties de l’axe rotatif indiqués en gris dans la figure ci-après.

    Des résidus de liquide et de fraisage dans ces zones peuvent altérer les résultats de fraisage.

    ATTENTION

    Faire preuve d’attention à proximité de déchets de fraisage.

    Des déchets coupants peuvent être mélangés. Manipuler avec précaution afin d'éviter des blessures.

    RAPPEL La fenêtre du capot avant se raye facilement, éviter donc de la nettoyer avec un chiffon
    • Intérieur de la machine
      DWX-43W_cleaning_01
  6. Le nettoyage terminé, fermer le capot avant.
  7. Cliquer sur Close.
