Démarrage du fraisage

Production des données de fraisage et démarrage du fraisage

ATTENTION

Ne pas positionner de dispositifs électroniques à proximité de cette machine.

En effet, du réfrigérant circulant à l’intérieur, de l’eau pourrait être projetée sur des objets à proximité de la machine lorsque son capot avant est ouvert. Afin d’éviter tout dysfonctionnement, ne pas positionner de dispositifs électroniques à proximité de cette machine.

Procédure
  1. Contrôler les paramètres des données de fraisage.
    Paramètres de FAO nécessaires pour le fraisage
  2. Afficher VPanel.
  3. Ouvrir la fenêtre Output a file.

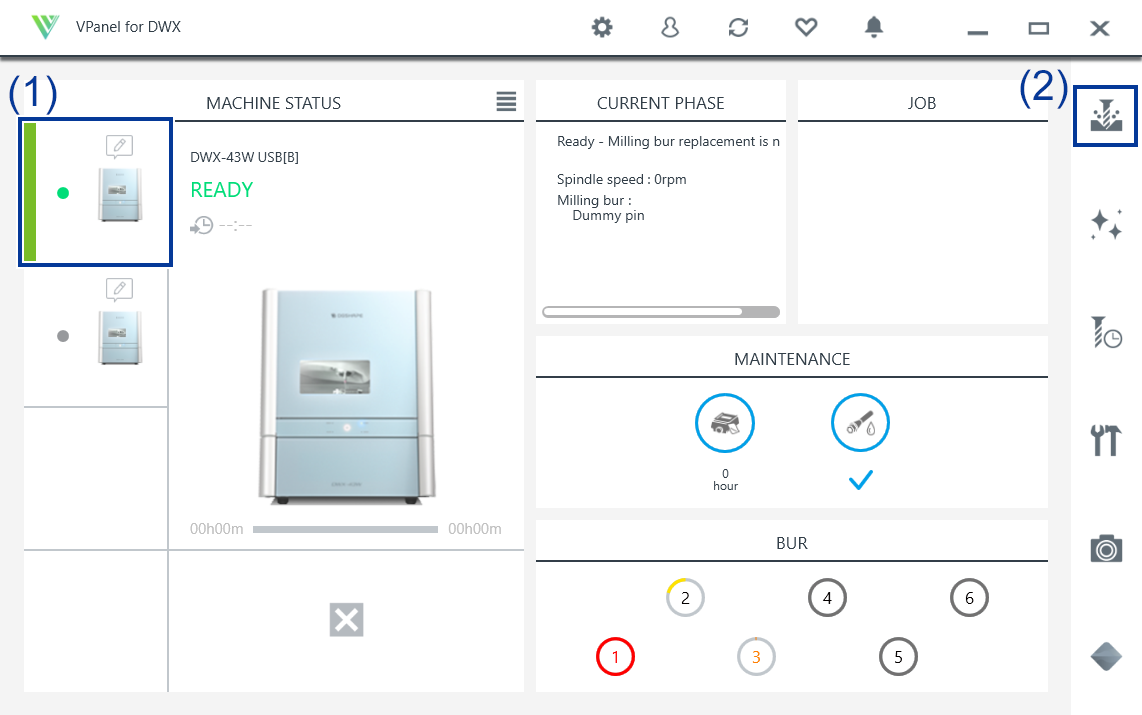

    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_OutputAFile.

      La fenêtre Open s’affiche.

      VPanel_Main_SelectJob
  4. Sélectionner les données de fraisage, puis cliquer sur Open.

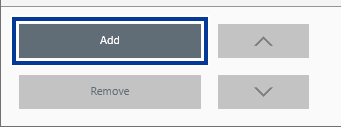

    Les données de fraisage sélectionnées sont affichées dans la liste de données de la fenêtre Output a file. Cliquer sur Add dans la fenêtre Output a file pour ajouter des fichiers afin de produire des données de fraisage en continu.

    VPanel_FileOutput_Add
    RAPPEL

    La production continue de données de fraisage dans un fichier de format différent n’est pas possible.

    Une fois la production terminée, ajouter les données de fraisage à la liste de données dans un format de fichier différent avant de passer à la production.

  5. Contrôler les trois points suivants.

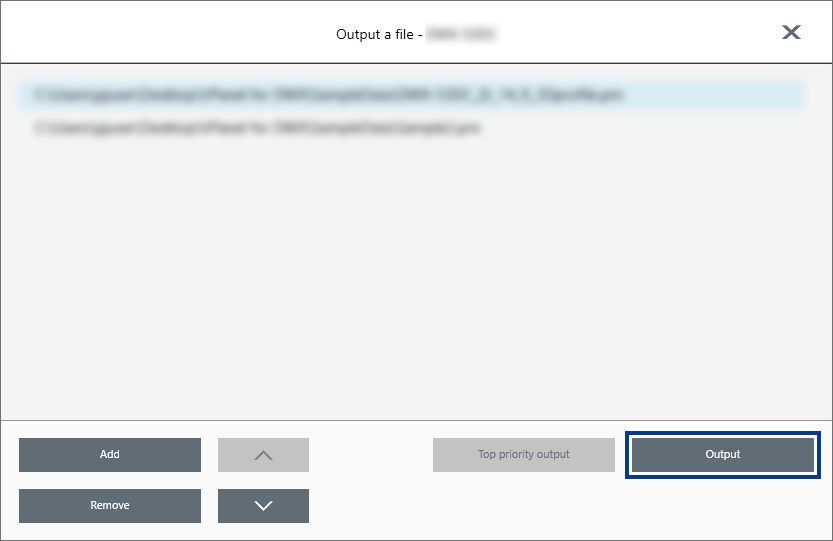

  6. Cliquer sur Output.
    VPanel_FileOutput_Output
    RAPPEL

    • Modification de l’ordre de la liste de données

      • L’ordre de production peut être modifié en sélectionnant les données de fraisage dans la liste de données et en cliquant sur VPanel_for_DWX_Output_Up ou sur VPanel_for_DWX_Output_Down. (Les données de fraisage sont produites en partant du haut de la liste).

    • Suppression de données de fraisage dans la liste de données

      • Pour supprimer des données de fraisage dans la liste de production, les sélectionner dans la liste de données et cliquer sur Delete.

    • Ajout de données de fraisage par glisser/déposer

      • Des données de fraisage peuvent être ajoutées à la liste en les faisant glisser dans la fenêtre supérieure ou dans la fenêtre Output a file.

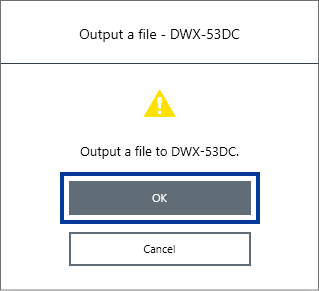

  7. Dans la fenêtre de confirmation, cliquer sur OK.
    VPanel_Dialog_FileOutput_Confirm

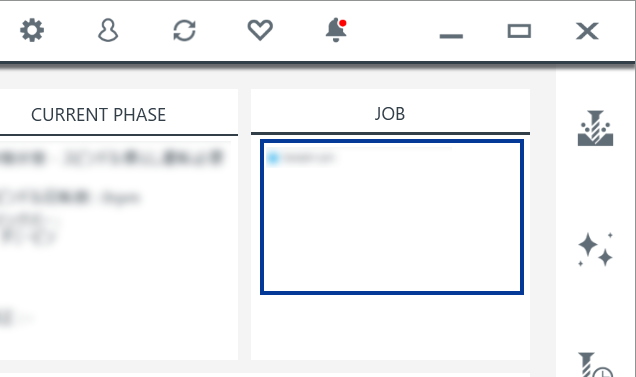

    Les données de fraisage s’affichent dans la JOB fenêtre supérieure, et le fraisage démarre.

    Pour de plus amples informations sur le mode de consultation du contenu et des pages de VPanel, consulter le « Manuel d’utilisation de VPanel pour DWX ».

    VPanel_Main_JobWorking

Retrait de la pièce

Une fois le fraisage terminé, la pièce peut être enlevée de la machine.

Le fraisage est terminé lorsque READY ou FINISH apparaît dans MACHINE STATUS dans VPanel.

Procédure
  1. Ouvrir le capot avant.

    Tenir les parties indiquées dans la figure avec les deux mains et ouvrir le capot.

    DWX-43W_main_10
  2. Enlever le produit.
    DWX-43W_work_01
    ATTENTION

    Faire preuve d’attention à proximité de déchets de fraisage.

    Des déchets coupants peuvent être mélangés. Manipuler avec précaution afin d'éviter des blessures.

    AVERTISSEMENT

    Ne pas toucher l’unité mandrin ou les parties environnantes tout de suite après le fraisage

    afin d'éviter les brûlures.

    ATTENTION

    Après le fraisage, laver tous les produits avec de l’eau purifiée ou un équivalent.

    Après le fraisage, du réfrigérant se trouve sur le produit L’utilisation du produit en l’état peut provoquer une inflammation ou problème équivalent.

    RAPPEL

    Appuyer sur le bouton de commande () pendant que la machine est en standby pour faire tourner l’axe rotatif de 180 degrés. Cette fonction peut être utilisée pour voir l’arrière du produit sans enlever la pièce.

    DWX-43W_main_12
