Pose des dispositifs de fixation

Quand effectuer cette opération ?

  • Lors du déplacement de la machine

Adapter les dispositifs de fixation pour protéger la machine des vibrations durant son transport.

IMPORTANT S’assurer d’avoir terminé le Rinçage et vidange des lignes de réfrigérant avant d’adapter les dispositifs de fixation.

1. Modification de la position de la tête du mandrin

Procédure
  1. Contrôler que la pièce, les fraises, les gabarits de correction et autres éléments similaires ne sont pas installés sur la machine.
  2. Fermer le capot avant.

    Tenir les parties indiquées en figure avec les deux mains et fermer le capot.

    DWX-43W_main_09
  3. Afficher VPanel.
  4. Ouvrir la fenêtre Machine settings.
    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_MachineSetting.

      La fenêtre Machine settings s’affiche.

      VPanel_Main_MachineSetting

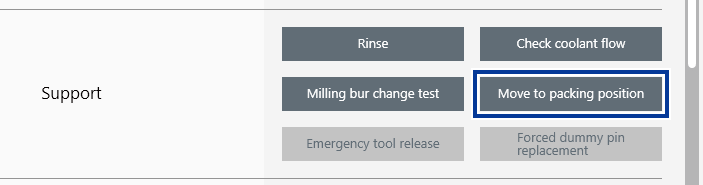

  5. Dans l’onglet Maintenance, cliquer sur Move to packing position.
    VPanel_DWX-43W_MoveToPackingPosition_01

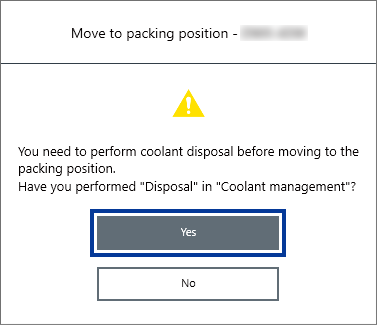

  6. À l’apparition de cette fenêtre, cliquer sur Yes.

    Si le réfrigérant n’a pas été éliminé, exécuter Rinçage et vidange des lignes de réfrigérant et passer ensuite à l’opération suivante.

    VPanel_DWX-43W_MoveToPackingPosition_02
  7. Suivre les instructions à l’écran dans VPanel et cliquer sur OK.
    La machine fonctionne, et l’unité axe rotatif passe à la position Packing.
  8. À l’apparition d’un message indiquant que le mouvement est terminé, cliquer sur OK.

2. Fixation du dispositif de fixation à la machine

Procédure
  1. Ouvrir le capot avant.

    Tenir les parties indiquées dans la figure avec les deux mains et ouvrir le capot.

    DWX-43W_main_10
  2. Fixer le dispositif de fixation (petit).

    Fixer le dispositif de fixation (petit) en le poussant dans la zone derrière l’unité axe rotatif.

    DWX-43W_retainer_01-1
  3. Fixer le dispositif de fixation (grand).

    Comme indiqué dans la figure ci-après, l’orienter vers le haut et l’enfiler dans la machine. Le fixer ensuite en poussant la base du dispositif de fixation (grand) dans la machine.

    IMPORTANT Veiller à ne pas pincer la partie en silicone autour de la tête du mandrin avec le dispositif de fixation, pour ne pas risquer d’affaiblir le maintien du dispositif de fixation.
    DWX-43W_retainer_02-1
  4. Fermer le capot avant.
