Sustituir la pinza

Plazos para la sustitución

A continuación se indican los plazos para sustituir la pinza. Sustituirla en el momento adecuado.

Para adquirir una pinza nueva, contactar con el distribuidor autorizado de DGSHAPE Corporation correspondiente o acceder a nuestra página web.

  • Cuando se detecten arañazos u óxido en la parte cónica de la pinza
  • Si la pinza está deformada.

Elemento necesario

Elementos incluidos
DWX-43W_accessories_20 DWX-43W_accessories_18 DWX-43W_accessories_22 DWX-43W_accessories_19 DWX-43W_accessories_17
Plantilla de sustitución de la pinza Soporte para pinza Limpiador cónico Cepillo para pinza Grasa

1. Retirada de la pinza.

Procedimiento
  1. Mostrar VPanel.

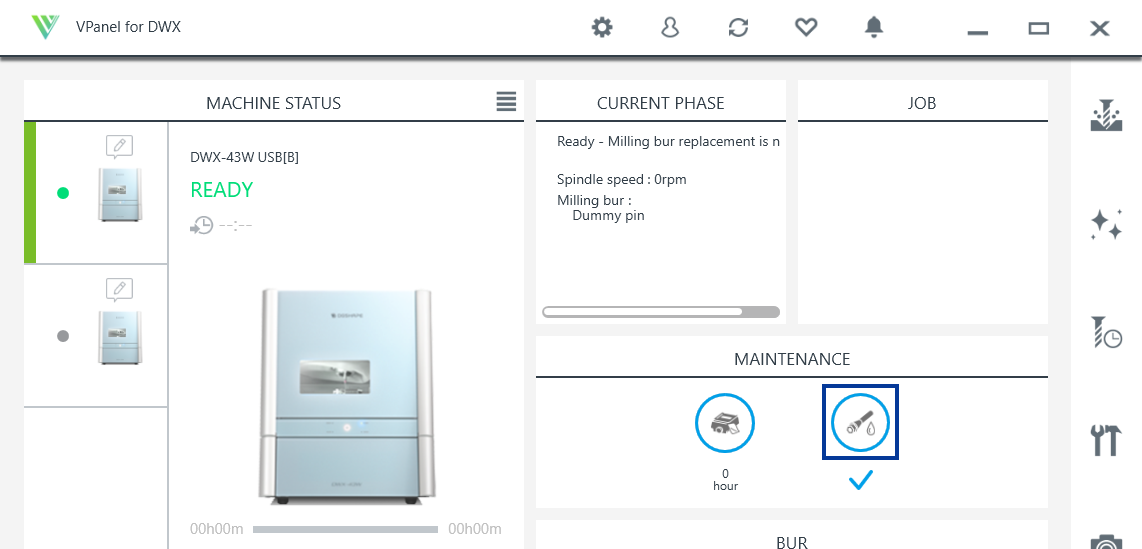

  2. Hacer clic en Icon_VPanel_for_DWX_Collet_maintenance.
    VPanel_DWX-43W_ColletMaintenance_01
  3. Abrir la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y abrir la cubierta.

    DWX-43W_main_10

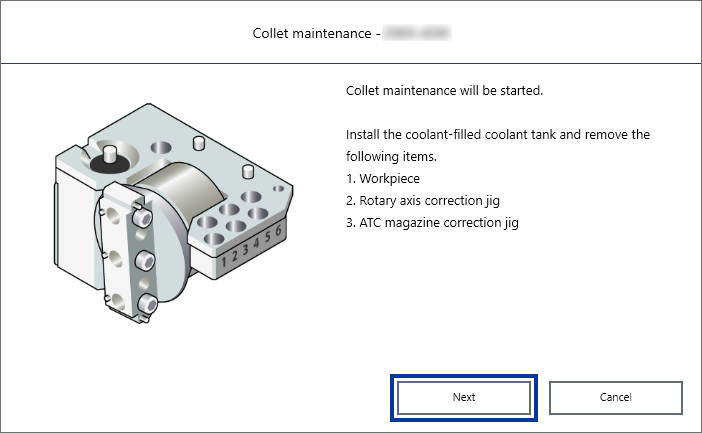

  4. Retirar la pieza a mecanizar, la plantilla de corrección del eje rotativo y la plantilla de corrección del cargador ATC.
  5. Hacer clic en Next.
    VPanel_DWX-43W_ColletMaintenance_02
  6. Presionar la plantilla de sustitución de la pinza () contra la pinza y, a continuación, introducir el soporte para pinza ().

    Alinear la punta hexagonal de la pinza y la parte hexagonal de la plantilla de sustitución de la pinza.

    DWX-43W_replace_collet_01
  7. Presionando suavemente el soporte de la pinza hacia arriba en el orificio, girar la plantilla de sustitución de la pinza en la dirección indicada en la figura.

    Girar la plantilla de sustitución de la pinza hasta que la pinza se suelte por sí sola.

    PRECAUCIÓN

    Girar la plantilla de sustitución de la pinza con el machuelo de la pinza insertado.

    Si se gira la plantilla de sustitución de la pinza sin el machuelo de la pinza insertado, la pinza puede sufrir daños.

    DWX-43W_replace_collet_02

2. Fijar la pinza nueva.

Procedimiento
  1. Limpiar el interior del husillo (donde se produce el contacto con la pinza) con el limpiador cónico.

    Introducir aproximadamente 2/3 de la punta del limpiador cónico en el husillo y limpiar completamente el interior del husillo mientras se mueve el limpiador arriba y abajo alineado con la parte cónica (inclinada).

    NOTA Como guía general, el limpiador cónico se debe sustituir cada 20 operaciones de limpieza.
    DWX-43W_replace_collet_07
  2. Aplicar una capa fina de grasa en dos ubicaciones: la parte cónica en el exterior de la pinza nueva () y el cabezal del husillo ().

    Una ligera capa de grasa será suficiente. No aplicar en exceso.

    DWX-43W_replace_collet_05
  3. Monta la pinza (,) plantilla de sustitución de la pinza (), y el soporte de la pinza () tal y como se muestra en la figura y, a continuación, introducir el conjunto en el husillo.
    DWX-43W_replace_collet_03
  4. Presionando suavemente el soporte de la pinza hacia arriba en el orificio, girar la plantilla de sustitución de la pinza en la dirección indicada en la figura para apretar la pinza.

    Seguir girando hasta que la plantilla de sustitución de la pinza deje de girar.

    DWX-43W_replace_collet_04
  5. Retirar la plantilla de sustitución de la pinza (y el soporte de la pinza ().
    DWX-43W_replace_collet_06

3. Comprobar el caudal del líquido refrigerante.

Procedimiento
  1. Cerrar la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y cerrar la cubierta.

    DWX-43W_main_09

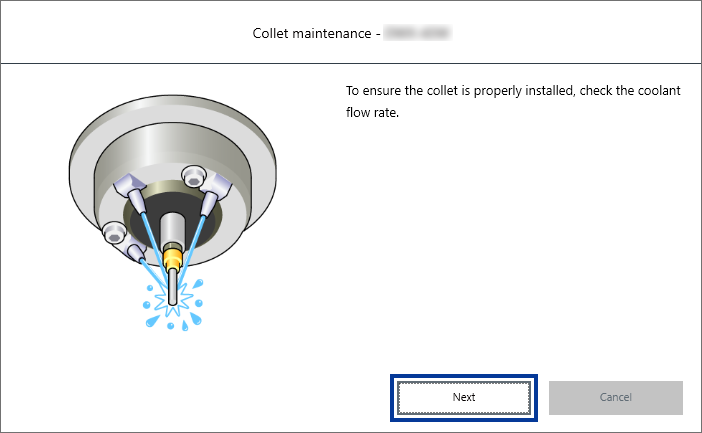

  2. Hacer clic en Next.

    El refrigerante se descarga y entra en contacto con el falso pasador.

    VPanel_DWX-43W_ColletMaintenance_03

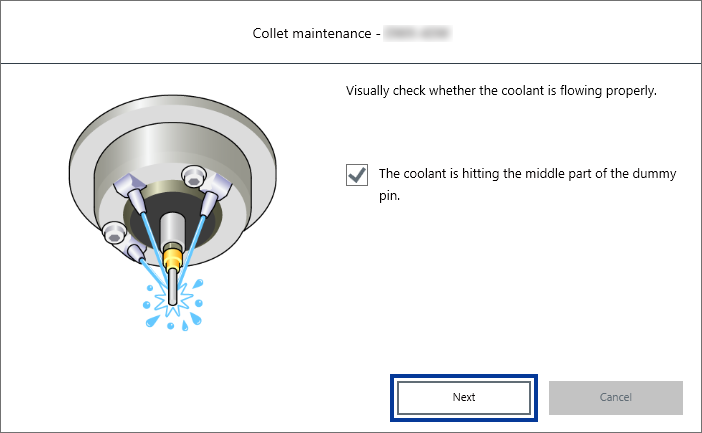

  3. Comprobar visualmente que el refrigerante se aplica en el centro del falso pasador.

    • Si el refrigerante se aplica en el centro del falso pasador

      1. Seleccionar The coolant is hitting the middle part of the dummy pin., y hacer clic en Next.
      2. Hacer clic en Complete.

        Esto completa el procedimiento para comprobar el caudal del refrigerante.

        VPanel_DWX-43W_ColletMaintenance_04

    • Si el refrigerante no se aplica en el centro del falso pasador

      1. Hacer clic en Next sin seleccionar The coolant is hitting the middle part of the dummy pin..

      2. Comprobar los siguientes elementos y, a continuación, hacer clic en Close.

        Debe haber una cantidad suficiente de refrigerante.
        Llenado del depósito de refrigerante
        Las boquillas de refrigerante no deben estar obstruidas.
        Limpieza de las boquillas de refrigerante
        El filtro del depósito no debe estar obstruido.
        Sustitución del refrigerante

      3. Volver a comprobar el caudal de refrigerante.

        Seguir el procedimiento siguiente para comprobar el caudal del refrigerante.
