Comprobación del caudal del líquido refrigerante.

Comprobar si el caudal de refrigerante es correcto.

Un caudal de refrigerante incorrecto, puede afectar a los resultados del fresado.

NOTA Este trabajo no es necesario si ya se ha comprobado que el caudal de refrigerante es correcto al realizar las operaciones relacionadas con la pinza.
Procedimiento
  1. Mostrar VPanel.
  2. Abrir la ventana Machine settings .

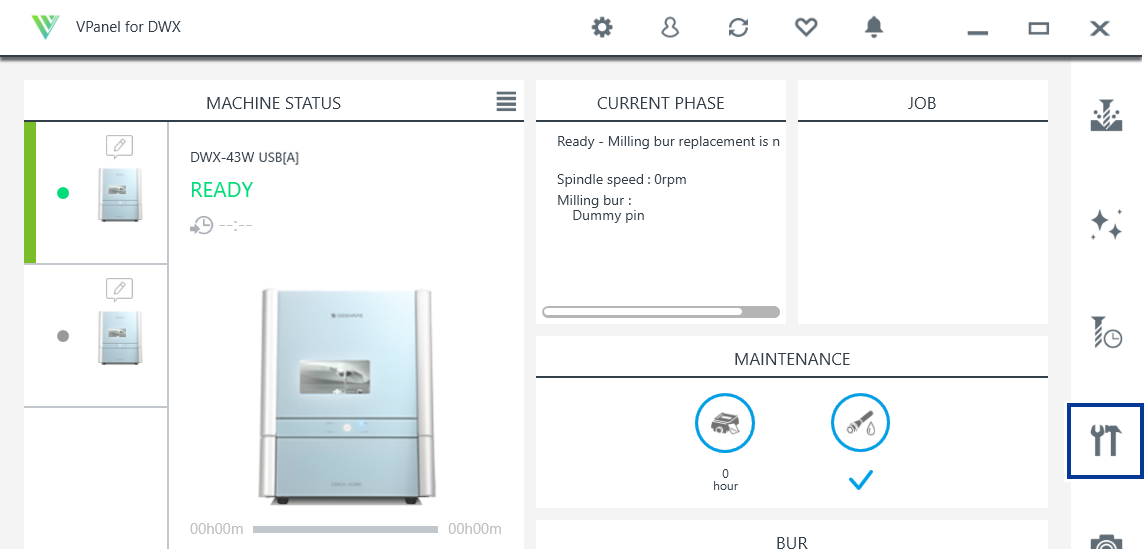

    1. En la ventana superior de VPanel, seleccionar la máquina que se desea utilizar.
      Si hay varias máquinas conectadas, se puede cambiar a otra haciendo clic en su imagen debajo de MACHINE STATUS.
    2. Hacer clic en Icon_VPanel_MachineSetting.

      Aparece la ventana Machine settings .

      VPanel_SettingsTab

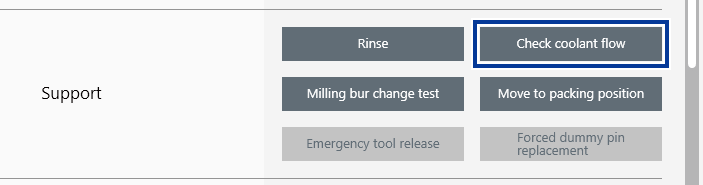

  3. En la pestaña Maintenance , hacer clic en Check coolant flow.
    VPanel_DWX-43W_ChackCoolantFlow_01

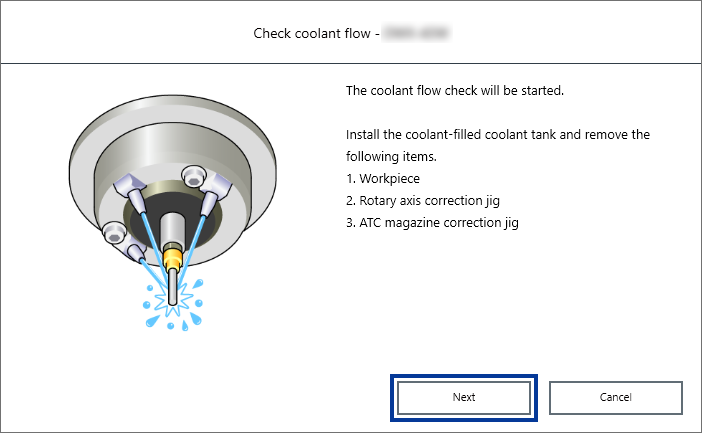

  4. Hacer clic en Next.

    El refrigerante se descarga y entra en contacto con el falso pasador.

    VPanel_DWX-43W_ChackCoolantFlow_02

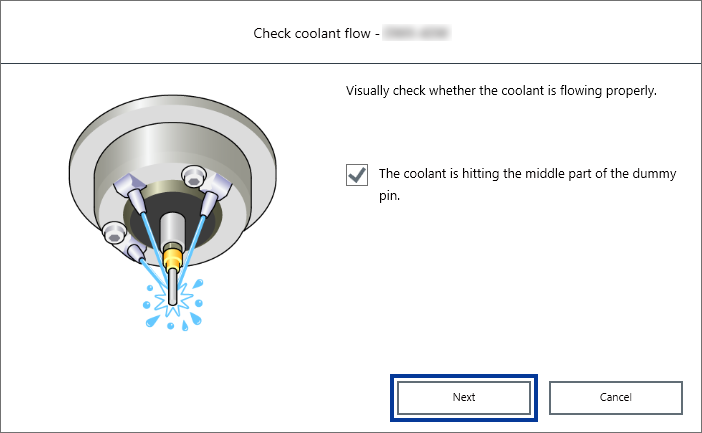

  5. Comprobar visualmente que el refrigerante se aplica en el centro del falso pasador.

    • Si el refrigerante se aplica en el centro del falso pasador

      1. Seleccionar The coolant is hitting the middle part of the dummy pin., y hacer clic en Next.
      2. Hacer clic en Complete.

        Esto completa el procedimiento para comprobar el caudal del refrigerante.

        VPanel_DWX-43W_ChackCoolantFlow_03

    • Si el refrigerante no se aplica en el centro del falso pasador

      1. Hacer clic en Next sin seleccionar The coolant is hitting the middle part of the dummy pin..

      2. Comprobar los siguientes elementos y, a continuación, hacer clic en Close.

        Debe haber una cantidad suficiente de refrigerante.
        Llenado del depósito de refrigerante
        Las boquillas de refrigerante no deben estar obstruidas.
        Limpieza de las boquillas de refrigerante
        El filtro del depósito no debe estar obstruido.
        Sustitución del refrigerante

      3. Llevar a cabo este procedimiento desde el principio y comprobar de nuevo el caudal de refrigerante.

        Si el caudal de refrigerante sigue siendo insuficiente incluso después de añadir refrigerante y limpiar las boquillas, contactar con el distribuidor autorizado de DGSHAPE Corporation correspondiente.
