Fijación de los retenedores

Cuándo llevar a cabo esta operación

  • Al desplazar la máquina

Fijar el retén para proteger la máquina de las vibraciones durante el transporte.

IMPORTANTE Asegurarse de completar Enjuague y drenaje de las líneas de refrigerante antes de fijar el retén.

1. Mover la posición del cabezal del husillo

Procedimiento
  1. Comprobar que la pieza a mecanizar, las fresas, las plantillas de corrección y otros elementos similares no estén instalados en la máquina.
  2. Cerrar la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y cerrar la cubierta.

    DWX-43W_main_09
  3. Mostrar VPanel.
  4. Abrir la ventana Machine settings .
    1. En la ventana superior de VPanel, seleccionar la máquina que se desea utilizar.
      Si hay varias máquinas conectadas, se puede cambiar a otra haciendo clic en su imagen debajo de MACHINE STATUS.
    2. Hacer clic en Icon_VPanel_MachineSetting.

      Aparece la ventana Machine settings .

      VPanel_Main_MachineSetting

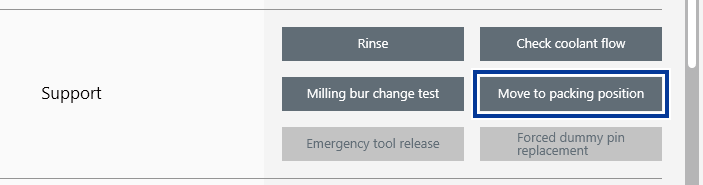

  5. En la pestaña Maintenance , hacer clic en Move to packing position.
    VPanel_DWX-43W_MoveToPackingPosition_01

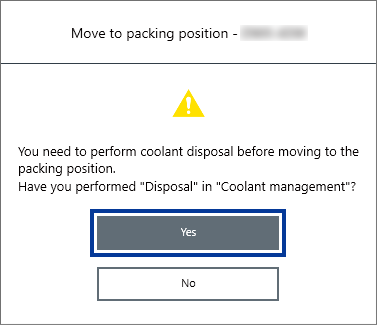

  6. Cuando aparezca la siguiente ventana, hacer clic en Yes.

    Si no se ha desechado el refrigerante, eliminarlo y, a continuación, realizar un Enjuague y drenaje de las líneas de refrigerante y proceder con el siguiente trabajo.

    VPanel_DWX-43W_MoveToPackingPosition_02
  7. Seguir las instrucciones que aparecen en la pantalla de VPanel y hacer clic en OK.
    La máquina funciona y la unidad del eje giratorio se desplaza a la posición de embalaje.
  8. Cuando aparezca un mensaje indicando que el movimiento ha finalizado, hacer clic en OK.

2. Accionamiento del sensor táctil con la mano desnuda.

Procedimiento
  1. Abrir la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y abrir la cubierta.

    DWX-43W_main_10
  2. Fijar el retenedor (pequeño).

    Fijar el retén (pequeño) empujándolo hacia la zona situada detrás de la unidad del eje giratorio.

    DWX-43W_retainer_01-1
  3. Fijar el retenedor (grande).

    Colocarlo hacia arriba y deslizarlo dentro de la máquina, tal y como muestra la figura de abajo. A continuación, fijarlo empujando la parte inferior del retén (grande) dentro de la máquina.

    IMPORTANTE Prestar atención a no pellizcar la parte de silicona alrededor del cabezal del eje con el retén. De no hacerlo, se pondría en riesgo la seguridad del retén.
    DWX-43W_retainer_02-1
  4. Cerrar la cubierta frontal.
