1. Retirada del depósito de refrigerante.

NOTA

Al llenar el depósito de refrigerante, si el nivel del líquido alcanza la marca «MIN», no es necesario realizar ninguna operación en el VPanel.

En tal caso, preparar el refrigerante tal y como indica el paso 2 en 2. Llenado de la máquina con refrigerante y, a continuación, llenar el depósito de refrigerante.

Procedimiento
  1. Mostrar VPanel.
  2. Abrir la ventana Coolant fill .

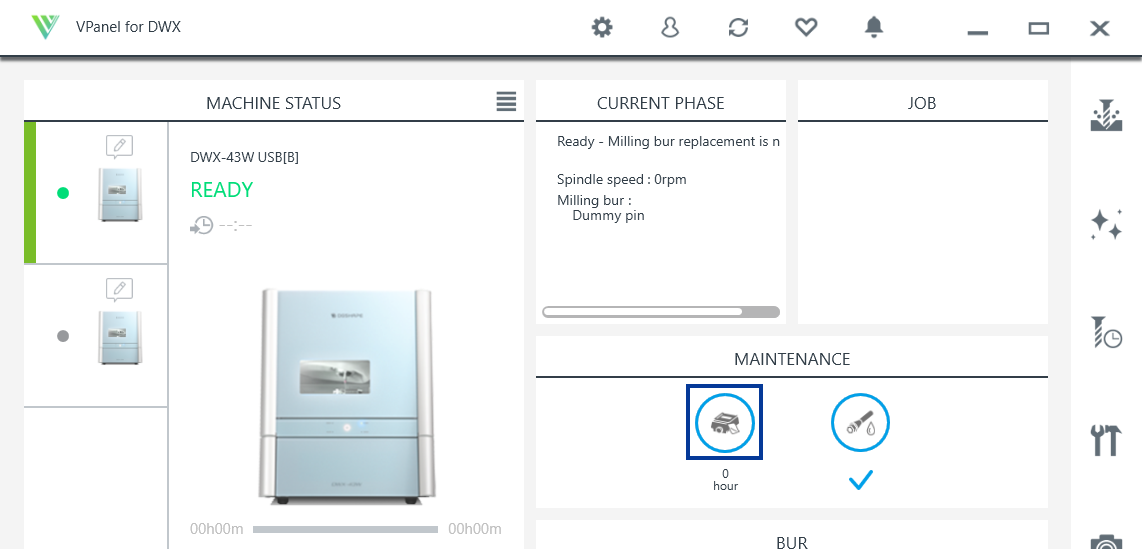

    1. En la ventana superior de VPanel, seleccionar la máquina que se desea utilizar.
      Si hay varias máquinas conectadas, se puede cambiar a otra haciendo clic en su imagen debajo de MACHINE STATUS.
    2. Hacer clic en Icon_VPanel_for_DWX_Coolant_replacement.

      Aparece la ventana Coolant fill .

      VPanel_DWX-43W_CoolantTank_01
  3. Abrir la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y abrir la cubierta.

    DWX-43W_main_10
  4. Retirar la pieza a mecanizar, la plantilla de corrección del eje rotativo y la plantilla de corrección del cargador ATC.
  5. Hacer clic en Next.
  6. Empujar suavemente la cubierta inferior y, después, bajarla hacia sí para abrirla.
    DWX-43W_coolant_11
  7. Retirada del depósito de refrigerante.
    NOTA Mover despacio el depósito de refrigerante. Mover con fuerza el depósito de refrigerante puede provocar salpicaduras.
    DWX-43W_coolant_01
    PRECAUCIÓN

    Al retirar el depósito de refrigerante, sujetar el asa como se muestra en la figura.

    Si se coloca un dedo debajo del cajón, se podrían sufrir lesiones al golpearse con la cubierta.

    DWX-43W_pullout _coolant_caution
