Comenzando a fresar

Exportación de datos de fresado e Inicio del fresado

PRECAUCIÓN

No colocar ningún dispositivo electrónico cerca de esta máquina.

Puesto que el refrigerante fluye por el interior de esta máquina, es posible que al abrir la cubierta central se produzcan salpicaduras de agua sobre los objetos cercanos a la máquina. Para evitar fallos de funcionamiento, no debe colocarse ningún dispositivo electrónico cerca de la máquina.

Procedimiento
  1. Comprobar la configuración de los datos de fresado.
    Configuraciones CAM necesarias para el fresado
  2. Abrir VPanel.
  3. Abrir la ventana Output a file .

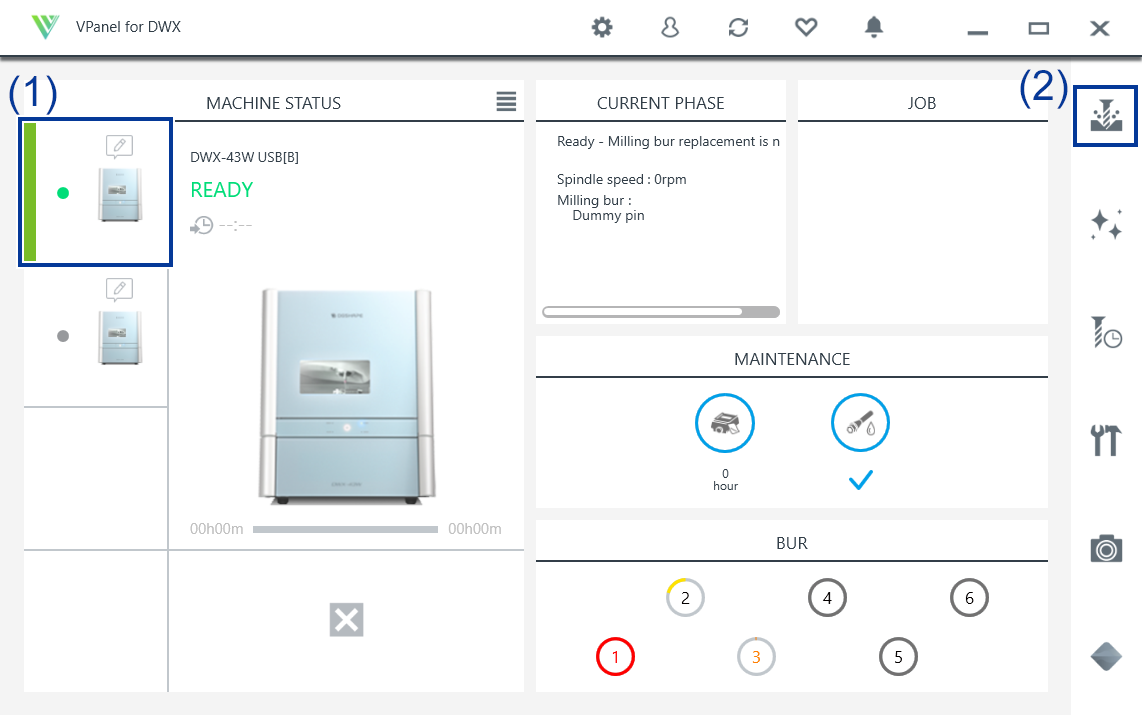

    1. En la ventana superior de VPanel, seleccionar la máquina que se desea utilizar.
      Si hay varias máquinas conectadas, se puede cambiar a otra haciendo clic en su imagen debajo de MACHINE STATUS.
    2. Hacer clic en Icon_VPanel_OutputAFile.

      Aparece la ventana Open .

      VPanel_Main_SelectJob
  4. Seleccionar los datos de fresado y hacer clic en Open.

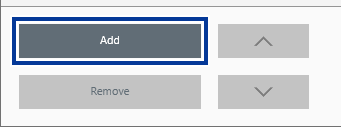

    Los datos de fresado seleccionados aparecen en la lista de datos de la ventana Output a file. Hacer clic Add en la ventana Output a file para añadir archivos cuando se desee generar datos de fresado de forma continua.

    VPanel_FileOutput_Add
    NOTA

    No es posible la salida continua de datos de fresado en un formato de archivo diferente.

    Una vez completada la salida, añadir los datos de fresado a la lista de datos en un formato de archivo diferente antes de la salida.

  5. Comprobar los tres puntos siguientes.

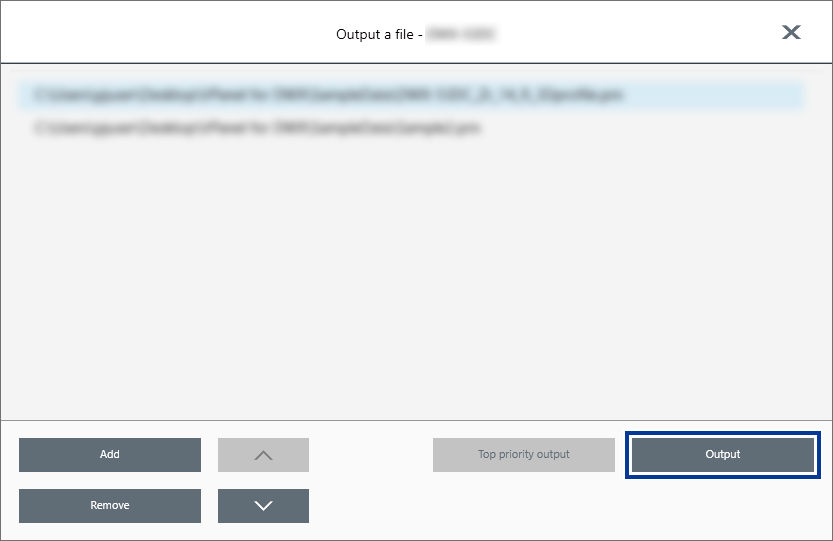

  6. Hacer clic en Output.
    VPanel_FileOutput_Output
    NOTA

    • Cambio en el orden de la lista de datos

      • Es posible cambiar el orden de salida seleccionando los datos de fresado en la lista de datos y haciendo clic en VPanel_for_DWX_Output_Up o VPanel_for_DWX_Output_Down. (Los datos de fresado se envían desde la parte superior de la lista de datos).

    • Eliminación de los datos de fresado de la lista de datos

      • Para eliminar los datos de fresado de la lista de salida, seleccionar los datos de fresado en la lista de datos y hacer clic en Delete.

    • Añadidura de datos de fresado arrastrando y soltando

      • Se puede añadir datos de fresado a la lista de datos arrastrando los datos a la ventana superior o a la ventana Output a file.

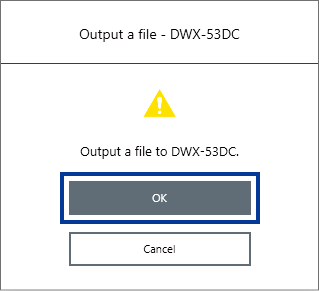

  7. En la ventana de confirmación, hacer clic en OK.
    VPanel_Dialog_FileOutput_Confirm

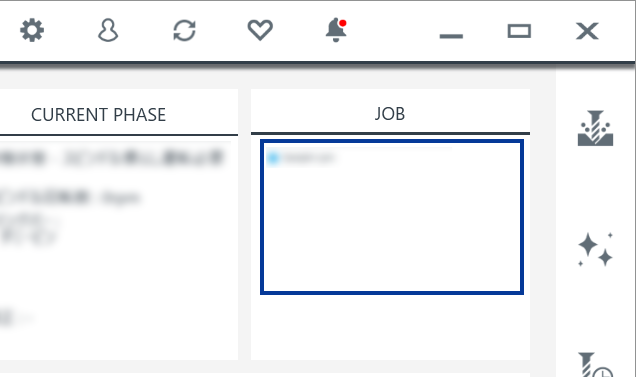

    Los datos de fresado de salida se muestran en JOB de la ventana superior y, a continuación, da inicio el fresado.

    Para más información sobre cómo ver el contenido y las pantallas del VPanel, consultar el «Manual del usuario del VPanel para DWX».

    VPanel_Main_JobWorking

Retirada de la pieza a mecanizar

Una vez finalizado el fresado, se puede retirar la pieza de trabajo de la máquina.

El fresado habrá concluido cuando aparezca READY o FINISH debajo de MACHINE STATUS en VPanel.

Procedimiento
  1. Abrir la cubierta frontal.

    Sujetar con ambas manos las piezas que se muestran en la figura y abrir la cubierta.

    DWX-43W_main_10
  2. Retirar el producto.
    DWX-43W_work_01
    PRECAUCIÓN

    Tener cuidado con los residuos de fresado.

    Los residuos de fresado afilados pueden estar mezclados. Para evitar lesiones, manejar con cuidado.

    ADVERTENCIA

    No tocar la unidad del husillo ni las zonas circundantes inmediatamente después de finalizar el fresado.

    Se pueden sufrir quemaduras por contacto.

    PRECAUCIÓN

    Después del fresado, lavar los productos con agua purificada o similar.

    Después del fresado, quedará refrigerante en el producto. El uso del producto tal cual puede provocar inflamación o similares.

    NOTA

    Pulsar el botón de funcionamiento () mientras la máquina está en modo de espera para girar el eje rotativo 180 grados. Se puede utilizar esta función cuando se desee ver la parte posterior del producto sin retirar la pieza a mecanizar.

    DWX-43W_main_12
