Wechseln der Spannzange

Austauschzeit

Die Zeiten für den Austausch der Spannzange sind unten angegeben. Führen Sie den Austausch rechtzeitig durch.

Um eine neue Spannzange zu erwerben, kontaktieren Sie bitte Ihren Vertragshändler von DGSHAPE Corporation oder gehen Sie auf unsere Internetseite.

  • Wenn Kratzer oder Rost im kegelförmigen Bereich der Spannzange festgestellt werden
  • Wenn sich die Spannzange verformt hat.

Erforderliche Elemente

Lieferumfang
DWX-43W_accessories_20 DWX-43W_accessories_18 DWX-43W_accessories_22 DWX-43W_accessories_19 DWX-43W_accessories_17
Spannzangenwechselmutter Spannzangenstift Kegelreiniger Spannzangenbürste Fett

1. Entfernen Sie die Spannzange.

Vorgehensweise
  1. Zeigen Sie VPanel an.
  2. Klicken Sie auf Icon_VPanel_for_DWX_Collet_maintenance.
    VPanel_DWX-43W_ColletMaintenance_01
  3. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  4. Entfernen Sie das Werkstück, die Korrekturvorrichtung für die Rotationsachse und die Korrekturvorrichtung für das ATC-Magazin.
  5. Klicken Sie auf Next.
    VPanel_DWX-43W_ColletMaintenance_02
  6. Drücken Sie die Spannzangenwechselmutter () gegen die Spannzange, und setzen Sie dann den Spannzangenstift ( 2 ) ein.

    Richten Sie die sechseckige Spitze der Spannzange und den sechseckigen Teil der Spannzangenwechselmutter aus.

    DWX-43W_replace_collet_01
  7. Drücken Sie den Spannzangenstift vorsichtig nach oben in die Öffnung und drehen Sie die Spannzangenwechselmutter in die in der Abbildung angegebene Richtung.

    Drehen Sie die Spannzangenwechselmutter bis sich die Spannzange von selbst löst.

    VORSICHT

    Drehen Sie die Spannzangenwechselmutter mit eingesetztem Spannzangenstift.

    Wenn die Spannzangenwechselmutter gedreht wird, ohne dass der Spannzangenstift eingesetzt ist, kann das zu Schäden an der Spannzange führen.

    DWX-43W_replace_collet_02

2. Bringen Sie die neue Spannzange an.

Vorgehensweise
  1. Reinigen Sie das Innere der Spindel (an der Stelle, an der Kontakt mit der Spannzange besteht) mit dem Kegelreiniger.

    Führen Sie etwa 2/3 der Spitze des Kegelreinigers in die Spindel ein und reinigen Sie den gesamten Innenraum der Spindel, während Sie den Reiniger entlang des kegelförmigen (schrägen) Teils auf und ab bewegen.

    Anmerkung Als allgemeine Richtlinie gilt, dass der Kegelreiniger nach 20 Reinigungsvorgängen ausgetauscht werden sollte.
    DWX-43W_replace_collet_07
  2. Tragen Sie an zwei Stellen eine dünne Schicht Fett auf: auf den kegelförmigen Teil an der Außenseite der neuen Spannzange ( 1) und auf den Spindelkopf ().

    Eine dünne Schicht Fett reicht aus. Tragen Sie nicht zu viel auf.

    DWX-43W_replace_collet_05
  3. Montieren Sie die Spannzange ( 1 ), die Spannzangenwechselmutter () und den Spannzangenstift () wie in der Abbildung gezeigt und setzen Sie diese Baugruppe anschließend in die Spindel ein.
    DWX-43W_replace_collet_03
  4. Drücken Sie den Spannzangenstift vorsichtig nach oben in die Öffnung und drehen Sie die Spannzangenwechselmutter in die in der Abbildung angegebene Richtung, um die Spannzange festzuziehen.

    Drehen Sie weiter, bis die Spannzangenwechselmutter sich nicht mehr drehen lässt.

    DWX-43W_replace_collet_04
  5. Entfernen Sie die Spannzangenwechselmutter () und den Spannzangenstift ().
    DWX-43W_replace_collet_06

3. Überprüfen Sie den Kühlmittelfluss

Vorgehensweise
  1. Schließen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und schließen Sie die Abdeckung.

    DWX-43W_main_09
  2. Klicken Sie auf Next.

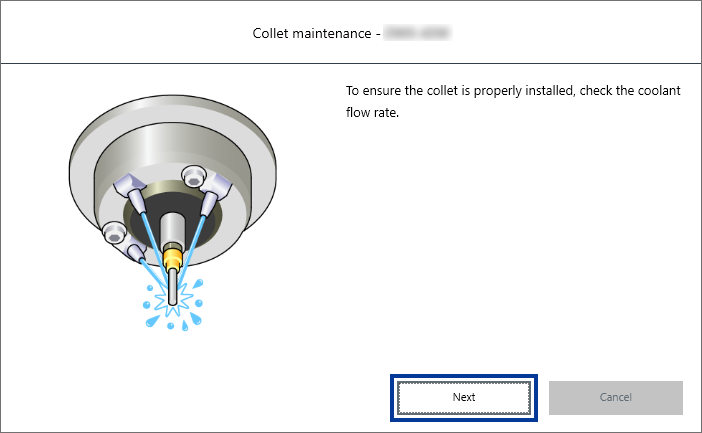

    Kühlmittel wird abgelassen und kommt mit dem Blindstift in Kontakt.

    VPanel_DWX-43W_ColletMaintenance_03
  3. Überprüfen Sie mittels Sichtkontrolle, ob Kühlmittel auf die Mitte des Blindstifts aufgetragen wurde.

    • Wurde Kühlmittel auf die Mitte des Blindstifts aufgetragen

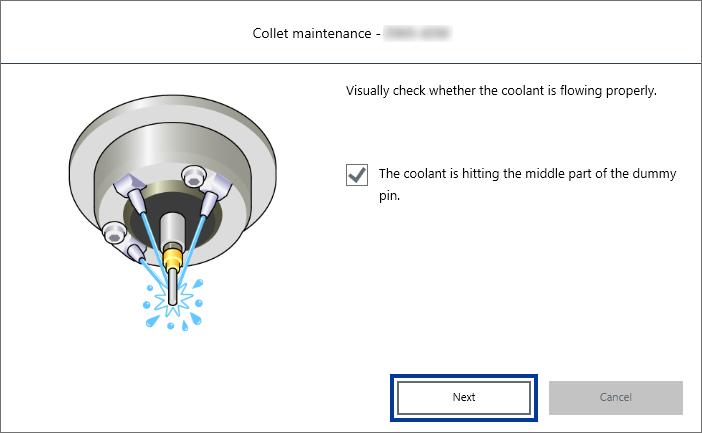

      1. Wählen Sie The coolant is hitting the middle part of the dummy pin. und klicken Sie dann auf Next.
      2. Klicken Sie auf Complete.

        Damit ist die Überprüfung des Kühlmittelflusses abgeschlossen.

        VPanel_DWX-43W_ColletMaintenance_04

    • Wurde kein Kühlmittel auf die Mitte des Blindstifts aufgetragen

      1. Drücken Sie Next ohne The coolant is hitting the middle part of the dummy pin. auszuwählen.

      2. Überprüfen Sie folgende Punkte und klicken Sie dann auf Close.

        Es muss ausreichend Kühlmittel vorhanden sein.
        Den Kühlmittelbehälter füllen
        Die Kühlmitteldüsen dürfen nicht verstopft sein.
        Reinigen der Kühlmitteldüse
        Der Tankfilter darf nicht verstopft sein.
        Wechseln des Kühlmittels

      3. Überprüfen Sie den Kühlmittelfluss erneut.

        Befolgen Sie die nachstehenden Schritte, um den Kühlmittelfluss zu überprüfen.
