Überprüfen des Kühlmittelflusses

Überprüfen Sie, ob der Kühlmittelfluss korrekt ist.

Ist der Kühlmittelfluss nicht korrekt, könnte dies die Fräsergebnisse beeinträchtigen.

Anmerkung Dieser Eingriff ist nicht erforderlich, wenn der korrekte Kühlmittelfluss bereits während der Arbeiten zur Wartung der Spannzange überprüft wurde.
Vorgehensweise
  1. Zeigen Sie VPanel an.
  2. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_SettingsTab

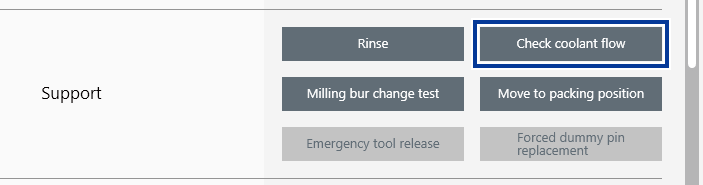

  3. Klicken Sie im Reiter Maintenance auf Check coolant flow.
    VPanel_DWX-43W_ChackCoolantFlow_01

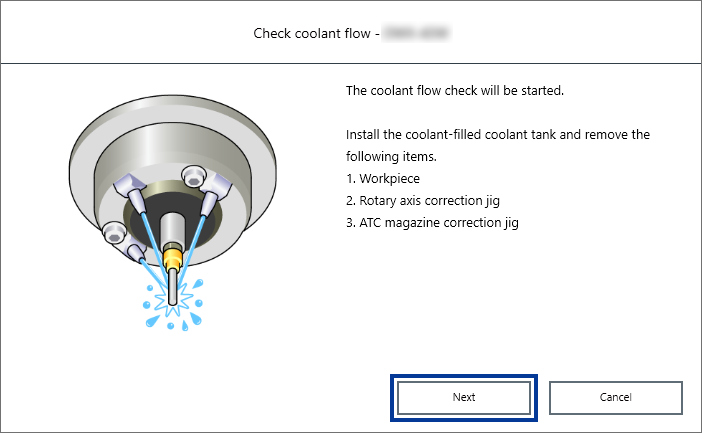

  4. Klicken Sie auf Next.

    Kühlmittel wird abgelassen und kommt mit dem Blindstift in Kontakt.

    VPanel_DWX-43W_ChackCoolantFlow_02

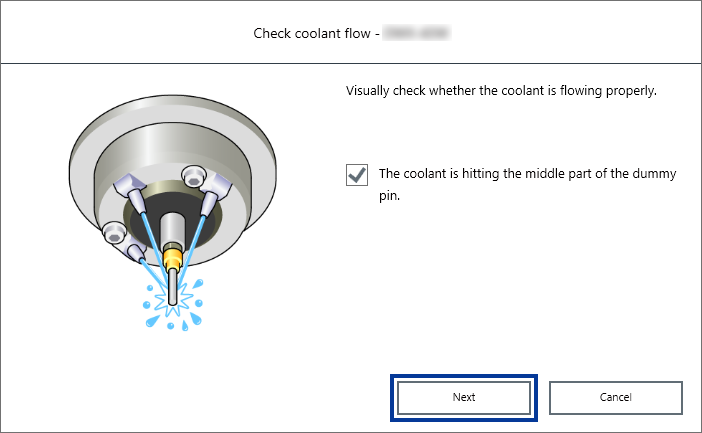

  5. Überprüfen Sie mittels Sichtkontrolle, ob Kühlmittel auf die Mitte des Blindstifts aufgetragen wurde.

    • Wurde Kühlmittel auf die Mitte des Blindstifts aufgetragen

      1. Wählen Sie The coolant is hitting the middle part of the dummy pin. und klicken Sie dann auf Next.
      2. Klicken Sie auf Complete.

        Damit ist die Überprüfung des Kühlmittelflusses abgeschlossen.

        VPanel_DWX-43W_ChackCoolantFlow_03

    • Wurde kein Kühlmittel auf die Mitte des Blindstifts aufgetragen

      1. Drücken Sie Next ohne The coolant is hitting the middle part of the dummy pin. auszuwählen.

      2. Überprüfen Sie folgende Punkte und klicken Sie dann auf Close.

        Es muss ausreichend Kühlmittel vorhanden sein.
        Den Kühlmittelbehälter füllen
        Die Kühlmitteldüsen dürfen nicht verstopft sein.
        Reinigen der Kühlmitteldüse
        Der Tankfilter darf nicht verstopft sein.
        Wechseln des Kühlmittels

      3. Führen Sie diesen Vorgang von Anfang an durch und überprüfen Sie erneut den Kühlmittelfluss.

        Ist der Kühlmittelfluss auch nach dem Nachfüllen von Kühlmittel und Reinigen der Kühlmitteldüsen immer noch unzureichend, kontaktieren Sie bitte Ihren Vertragshändler von DGSHAPE Corporation.
