Anbringen der Sicherungen

Wann diese Arbeit durchzuführen ist

  • Im Falle der Verlagerung der Maschine

Bringen Sie die Sicherung an, um die Maschine während des Versandes vor Erschütterungen zu schützen.

WICHTIG Stellen Sie sicher, dass Sie Spülen und Entleeren der Kühlmittelleitungen fertiggestellt haben, bevor Sie die Sicherung anbringen.

1. Die Position des Spindelkopfs bewegen

Vorgehensweise
  1. Vergewissern Sie sich, dass weder das Werkstück, noch Fräser, Korrekturvorrichtungen und andere Gegenstände in der Maschine installiert sind.
  2. Schließen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und schließen Sie die Abdeckung.

    DWX-43W_main_09
  3. Zeigen Sie VPanel an.
  4. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting

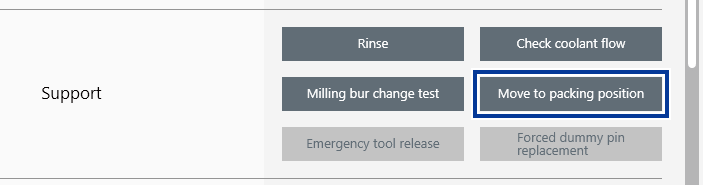

  5. Klicken Sie im Reiter Maintenance auf Move to packing position.
    VPanel_DWX-43W_MoveToPackingPosition_01

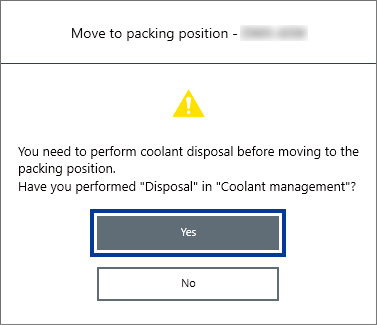

  6. Sobald sich das folgende Fenster öffnet, klicken Sie auf Yes.

    Wenn Sie das Kühlmittel nicht entsorgt haben, führen Sie Spülen und Entleeren der Kühlmittelleitungen durch und fahren Sie dann mit der nächsten Arbeit fort.

    VPanel_DWX-43W_MoveToPackingPosition_02
  7. Befolgen Sie die Anweisungen auf dem VPanel-Display und klicken Sie auf OK,
    Die Maschine läuft und die Rotationsachse bewegt sich in die Verpackungsposition.
  8. Sobald eine Meldung angezeigt wird, dass die Bewegung abgeschlossen ist, klicken Sie auf OK.

2. Anbringen der Sicherung an der Maschine

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  2. Bringen Sie die Sicherung (klein) an.

    Bringen Sie die Sicherung (klein) an, indem Sie sie in den Bereich hinter der Rotationsachseneinheit drücken.

    DWX-43W_retainer_01-1
  3. Bringen Sie die Sicherung (groß) an.

    Schieben Sie sie mit der Oberseite nach oben weisend wie in der Abbildung unten gezeigt in die Maschine. Befestigen Sie sie dann, indem Sie den unteren Teil (groß) der Sicherung in die Maschine drücken.

    WICHTIG Achten Sie darauf, dass Sie den Silikonbereich um den Spindelkopf nicht mit der Sicherung einklemmen Dies könnte die Sicherheit der Sicherung beeinträchtigen.
    DWX-43W_retainer_02-1
  4. Schließen Sie die Frontabdeckung.
