1. Entfernen Sie den Kühlmittelbehälter.

Anmerkung

Wenn beim Befüllen des Kühlmittelbehälters der Flüssigkeitsstand die Markierung „MIN“ erreicht, sind keine Maßnahmen im VPanel erforderlich.

Bereiten Sie in diesem Fall das Kühlmittel entsprechend Schritt 2 in 2. Füllen der Maschine mit Kühlmittel vor und füllen Sie dann den Kühlmittelbehälter.

Vorgehensweise
  1. Zeigen Sie VPanel an.
  2. Öffnen Sie das Fenster Coolant fill.

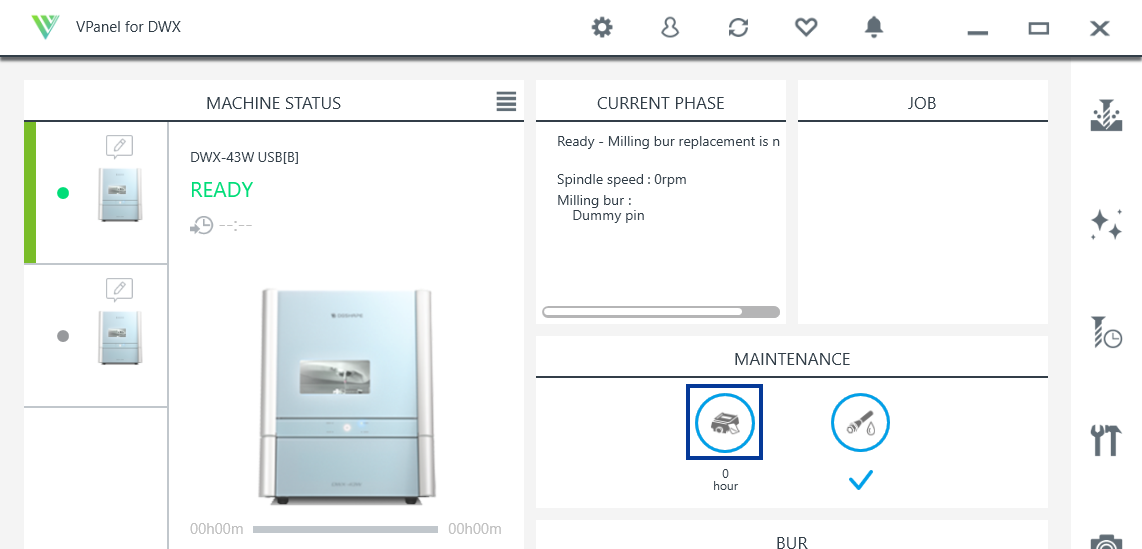

    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_for_DWX_Coolant_replacement.

      Das Fenster Coolant fill wird angezeigt.

      VPanel_DWX-43W_CoolantTank_01
  3. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  4. Entfernen Sie das Werkstück, die Korrekturvorrichtung für die Rotationsachse und die Korrekturvorrichtung für das ATC-Magazin.
  5. Klicken Sie auf Next.
  6. Drücken sie vorsichtig auf die untere Abdeckung und senken Sie sie dann zu sich ab, um sie zu öffnen.
    DWX-43W_coolant_11
  7. Entfernen Sie den Kühlmittelbehälter.
    Anmerkung Bewegen Sie den Kühlmittelbehälter langsam. Wenn man den Kühlmittelbehälter zu stark anschiebt, kann das Kühlmittel austreten.
    DWX-43W_coolant_01
    VORSICHT

    Wenn Sie den Kühlmittelbehälter abnehmen, halten Sie den Griff so, wie in der Abbildung gezeigt.

    Einen Finger unter das Schubfach zu legen, kann zu Verletzungen führen, da der Finger gegen die Abdeckung stößt.

    DWX-43W_pullout _coolant_caution
