Mit dem Fräsen starten

Fräsdaten ausgeben und mit dem Fräsen starten

VORSICHT

Stellen oder legen Sie keine elektronischen Geräte in die Nähe dieser Maschine.

Da in dieser Maschine Kühlmittel im Umlauf ist, kann es sein, dass Wasser auf Gegenstände spritzt, die sich in der Nähe der Maschine befinden, wenn die Frontabdeckung geöffnet ist. Um Funktionsstörungen zu verhindern, stellen oder legen Sie keine elektronischen Geräte in die Nähe dieser Maschine.

Vorgehensweise
  1. Überprüfen Sie die Einstellungen der Fräsdaten.
    Zum Fräsen nötige CAM-Einstellungen
  2. Zeigen Sie VPanel an.
  3. Öffnen Sie das Fenster Output a file.

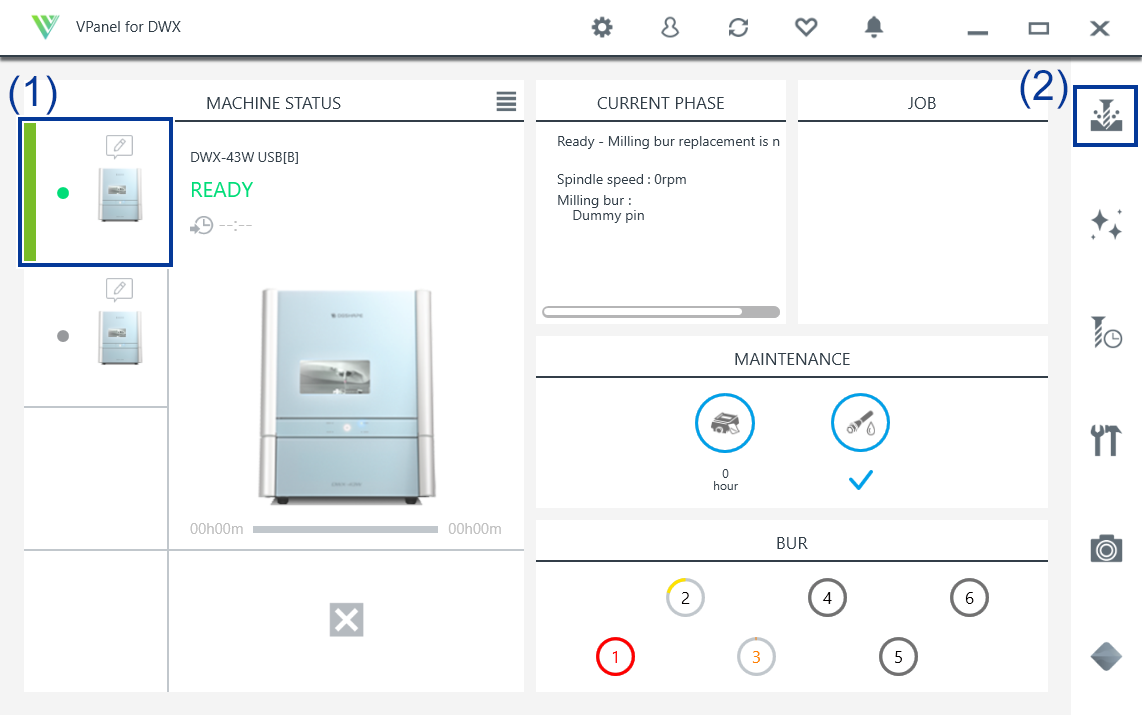

    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_OutputAFile.

      Das Fenster Open wird angezeigt.

      VPanel_Main_SelectJob
  4. Wählen Sie die Fräsdaten aus und klicken Sie dann auf Open.

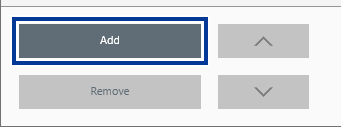

    Die ausgewählten Fräsdaten werden in der Datenliste im Fenster Output a file angezeigt. Klicken Sie auf Add im Fenster Output a file, um Dateien hinzuzufügen, wenn Sie durchgängig Fräsdaten ausgeben möchten.

    VPanel_FileOutput_Add
    Anmerkung

    Die durchgängige Ausgabe von Fräsdaten in einem anderen Dateiformat ist nicht möglich.

    Nachdem die Ausgabe abgeschlossen ist, fügen Sie die Fräsdaten in einem anderen Dateiformat zur Datenliste hinzu, bevor Sie die Ausgabe durchführen.

  5. Überprüfen Sie folgende drei Punkte.

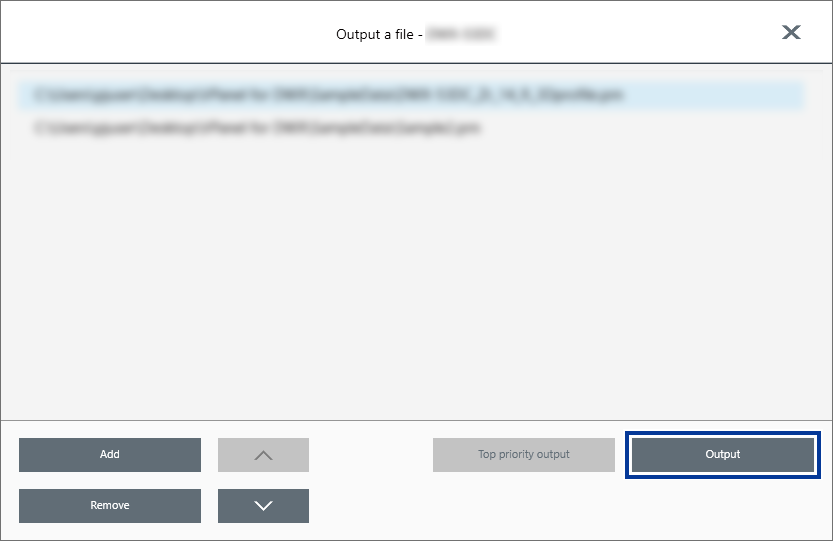

  6. Klicken Sie auf Output.
    VPanel_FileOutput_Output
    Anmerkung

    • Die Reihenfolge der Datenliste ändern

      • Sie können die Reihenfolge der Ausgabe ändern, indem Sie die Fräsdaten in der Fräsliste auswählen und dann auf VPanel_for_DWX_Output_Up oder VPanel_for_DWX_Output_Down klicken. (Die Fräsdaten werden vom Anfang der Datenliste an ausgegeben.)

    • Fräsdaten aus der Datenliste entfernen

      • Um Fräsdaten aus der Datenliste zu löschen, wählen Sie die entsprechenden Fräsdaten in der Fräsliste aus und klicken Sie auf Delete.

    • Fräsdaten durch Drag & Drop hinzufügen

      • Sie können Fräsdaten zur Datenliste hinzufügen, indem Sie die Daten in das oberste Fenster oder in das Fenster Output a file ziehen.

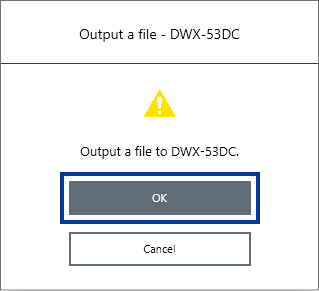

  7. Klicken Sie im Bestätigungsfenster auf OK.
    VPanel_Dialog_FileOutput_Confirm

    Die Ausgabe-Fräsdaten werden in JOB des obersten Fensters angezeigt und danach startet das Fräsen.

    Detaillierte Informationen zur Anzeige der Inhalte und Bildschirme des VPanels finden Sie in der „Gebrauchsanleitung von VPanel für DWX“.

    VPanel_Main_JobWorking

Entfernen des Werkstücks

Wenn das Fräsen abgeschlossen ist, können Sie das Werkstück aus der Maschine entfernen.

Das Fräsen ist beendet, wenn READY oder FINISH unter MACHINE STATUS in VPanel angezeigt wird.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  2. Entfernen Sie das Produkt.
    DWX-43W_work_01
    VORSICHT

    Gehen Sie mit Fräsabfällen vorsichtig um.

    Fräsabfälle können scharf sein. Um Verletzungen zu verhindern, seien Sie immer vorsichtig.

    WARNUNG

    Berühren Sie die Spindeleinheit und ihre unmittelbare Umgebung niemals sofort, nachdem der Fräsvorgang beendet ist.

    Dies kann zu Verbrennungen führen.

    VORSICHT

    Spülen Sie die Produkte nach dem Fräsen mit gereinigtem Wasser oder Ähnlichem ab.

    Nach dem Fräsen bleibt Kühlmittel auf dem Produkt. Das Produkt so zu verwenden, wie es ist, kann zu Entzündungen oder Ähnlichem führen.

    Anmerkung

    Drücken Sie die Betriebstaste () während sich die Maschine im Standby-Modus befindet, um die Rotationsachse um 180 Grad zu drehen. Sie können diese Funktion verwenden, wenn Sie die Rückseite des Produkts betrachten möchten, ohne das Werkstück zu entfernen.

    DWX-43W_main_12
