冷却液通道的冲洗和排水

冲洗贯穿机器内部的冷却液通道后,排出残留的水。

若机器已安装工件、刀具、校准治具等,请先全部移除后再进行作业。

重要 请不要移除主轴夹住的仿用棒。

进行作业的时机

  • 更换冷却液后,不打算使用本机时
  • 挪动本机前

需另行准备的物品

  • 纯净水

1. 进行冷却液丢弃的设置

步骤
  1. 显示VPanel。
  2. 打开Machine settings画面。
    1. 在VPanel的主画面,选择要操作的机器。
      已连接多台机器时,请按照MACHINE STATUS点击操作机器的图像,切换操作对象。
    2. 点击 Icon_VPanel_MachineSetting

      显示Machine settings画面。

      VPanel_Main_MachineSetting

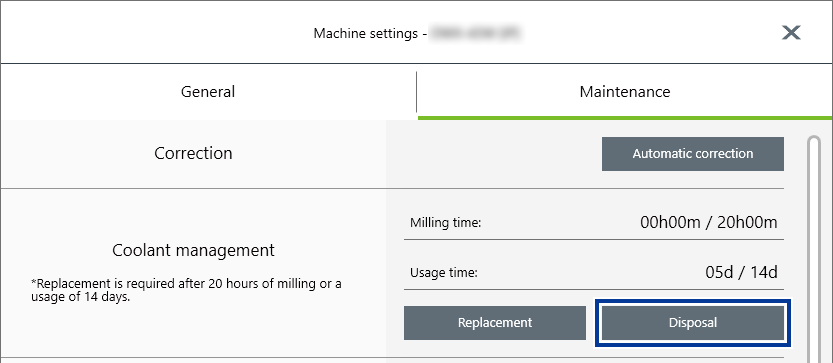

  3. 点击Maintenance选项卡的Coolant management - Disposal
    VPanel_DWX-43W_Maintenance_CoolantDisposal
  4. 打开机器前盖。

    请双手握持下图所示部位打开。

    DWX-43W_main_10
  5. 拆除工件、旋转轴校准治具、ATC刀库校准治具。

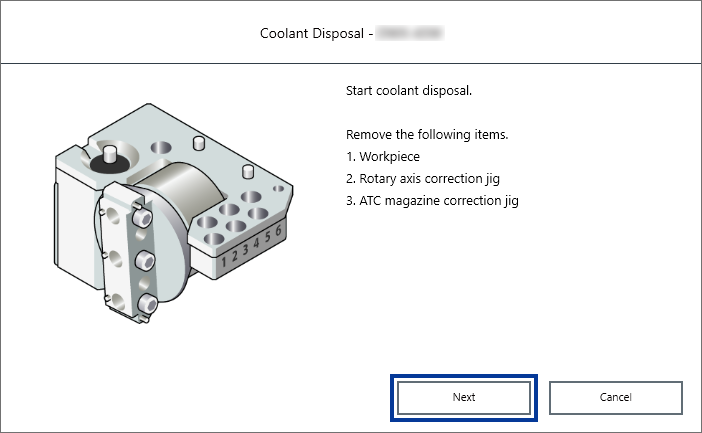

  6. 点击Next
    VPanel_DWX-43W_Maintenance_CoolantDisposal_01

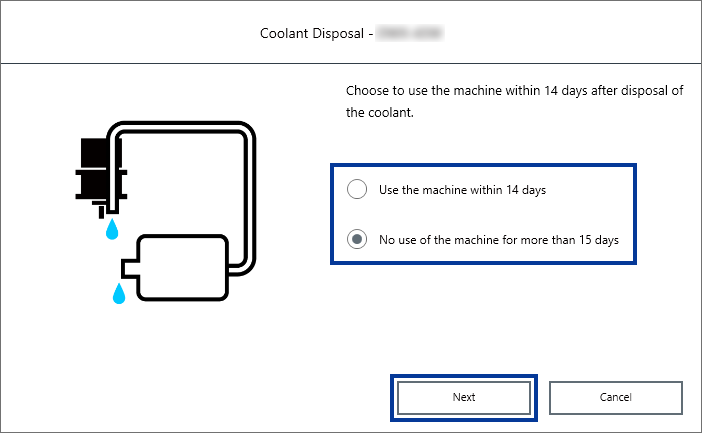

  7. 选择机器的使用时间,点击Next
    VPanel_DWX-43W_Maintenance_CoolantDisposal_02

2. 清洁冷却液箱

步骤
  1. 轻按底部机盖,向跟前倾斜打开。
    DWX-43W_coolant_11
  2. 取出冷却液箱。
    备注 请缓慢搬动冷却液箱。如果动作太大,会导致冷却液飞溅出来。
    DWX-43W_coolant_01
    注意

    取出冷却液箱时,如图所示握住手柄。

    如果将手指放在拉出位置的下侧,机盖可能会撞击到手指,导致受伤。

    DWX-43W_pullout _coolant_caution
  3. 取下冷却液箱的盖子()和篮式过滤器()。

    若抬起整个篮式过滤器,会使盖子和篮式过滤器一起拆下。

    DWX-43W_coolant_cleaning_02
  4. 将篮式过滤器放入附带的清洁托盘中。

    当篮式过滤器内积聚了大量加工碎屑或在加工PMMA时,冷却液可能会积聚在篮式过滤器内。

    在这种情况下,请等到冷却液从篮式过滤器中流出。

    DWX-43W_filter_in_vat
  5. 清洁篮式过滤器。
    1. 使用附带的清洁铲刀清除过滤器内积聚的加工碎屑。
      DWX-43W_coolant_cleaning_01
    2. 将水倒入附带的量杯,冲走篮式过滤器内残留的加工碎屑。

      为了防止堵塞,请将水倒在篮式过滤器内残留的加工碎屑上将其溶解,然后彻底冲洗整个篮式过滤器,确保没有加工碎屑残留。

      DWX-43W_cleaning_filter_01
    3. 重复步骤(1)、(2)2~3次,清洁篮式过滤器,直至干净为止。
  6. 取下冷却液箱的排水盖,排出冷却液。
    重要

    冷却液及加工碎屑请遵照地区条列,用合适的方法处理。

    请不要随便倾倒到下水道和河流中,不要丢弃在不合适的地方。否则可能会对环境造成影响。

    DWX-43W_coolant_cleaning_04
  7. 清洁冷却液箱内部。
    1. 使用附带的刮铲刀将加工碎屑收集到箱内放置的回收托盘中。
    2. 清除回收托盘中收集的加工碎屑。

      清除加工碎屑后,请用自来水冲洗回收托盘中残留的污垢。

      DWX-43W_coolant_cleaning_06
    3. 向箱内倒入少量自来水,左右摇晃后,倒掉污水。
    4. 重复步骤(3)2~3次,进行清洁,直至没有水垢。
  8. 卡紧冷却液箱的排水盖。
    DWX-43W_coolant_cleaning_05
  9. 将回收托盘()放入冷却液箱内部。

    回收托盘开孔的一侧请朝向跟前(冷却液箱带盖的一侧),并将其靠近跟前,放置在左右方向的中央位置。

    DWX-43W_coolant_07
  10. 将篮式过滤器安装到冷却液箱。
    DWX-43W_coolant_filter
  11. 将纯净水倒入冷却液箱。

    使用纯净水定期冲洗。

    请加入纯净水,直至箱内水位达到“MIN”的位置。

    DWX-43W_coolant_02-1
  12. 将盖子放在冷却液箱上。
    DWX-43W_coolant_lid

3. 冲洗和排水

步骤
  1. 将冷却液箱放回原位。
    DWX-43W_coolant_03
  2. 将冷却液箱推入机器深处。

    请将冷却液箱推入,直到传来“咔嗒”的触感反馈。

    DWX-43W_coolant_04
    备注

    请缓慢搬动冷却液箱。如果动作太大,会导致冷却液飞溅出来。

    使贴在冷却液箱右边的标签对准贴在机器上的标签的位置。

    DWX-43W_coolant_12
  3. 关闭底部机盖。

    冲洗开始。

    DWX-43W_coolant_10
  4. 请遵照画面的指示,清空冷却液箱。
    排水开始。
    备注

    1. 进行冷却液丢弃的设置在步骤7中如果选择了Use the machine within 14 days,则不会进行排水。请进入4. 清扫机器内部

  5. 请遵照画面的指示,再次清空冷却液箱。

4. 清扫机器内部

用干布清洁机器内部。

注意

请用干布清洁机器内测。

否则可能会导致机器内部的零件等损坏。

注意

小心机器前盖内部的尖锐部位。

机器前盖内部有尖锐的部位。清洁时请注意避免受伤。

步骤
  1. 打开机器前盖。

    请双手握持下图所示部位打开。

    DWX-43W_main_10
  2. 按照画面显示的内容清洁机器内部,然后点击Next

    请使用干布彻底清洁。尤其下图灰色所示的主轴头周边和旋转轴周边部位,请仔细擦拭干净。

    在水分和加工碎屑附着的状态,可能会影响加工结果。

    注意

    注意加工碎屑。

    成果会带有顶端尖锐的加工碎屑。请注意避免受伤。

    备注 因为机器前盖的窗户容易受损,所以请不要擦拭清扫。
    机器内部
    DWX-43W_cleaning_01
  3. 清洁完成后,关闭机器前盖。
  4. 点击Next

5. 拆除夹头

步骤
  1. 打开机器前盖。

    请双手握持下图所示部位打开。

    DWX-43W_main_10
  2. 将更换夹头用的治具()放到夹头上,插入夹头丝锥()。

    让夹头顶端的六角形和更换夹头用的治具的六角形咬合。

    DWX-43W_replace_collet_01
  3. 向上轻推夹头丝锥,同时按图示方向旋转更换夹头用的治具。

    旋转更换夹头用的治具,直到夹头自然掉落。

    注意

    在插入夹头丝锥的状态转动更换夹头用的治具。

    不插入夹头丝锥就转动更换夹头用的治具,会使夹头破损。

    DWX-43W_replace_collet_02

6. 清洁夹头

步骤
  1. 用锥形除垢器清洁主轴内径部位(夹头夹刀具的部位)。

    请将锥形除垢器尖端的2/3左右插入主轴,一边沿锥形(倾斜部)上下移动,一边清洁整个主轴内部。

    备注 每清洁20次请更换新的锥形除垢器。
    DWX-43W_replace_collet_07
  2. 用干净的干布擦拭夹头的外径部位。

    请不要用力握夹头的锥形部位(倾斜的部位)。否则发生变形可能会导致机器故障。

    DWX-43W_cleaning_collet_01
  3. 使用夹头用的刷子清洁夹头的内径部位。

    请像打磨夹头内径部位一样左右转动夹头用的刷子。

    DWX-43W_cleaning_collet_02
  4. 请在夹头外径的锥形部位(倾斜的部位)()和主轴头()(2处地方)抹上薄薄的一层润滑油。

    抹上薄薄的一层润滑油就足够了。千万不要抹太多。

    DWX-43W_replace_collet_05
  5. 请将夹头()、更换夹头用的治具()、夹头丝锥()如图安装后,插入主轴。
    DWX-43W_replace_collet_03
  6. 向上轻推夹头丝锥,同时按图示方向旋转拧紧更换夹头用的治具。

    请将更换夹头用的治具拧紧到无法转动为止。

    DWX-43W_replace_collet_04
  7. 拆下更换夹头用的治具()和夹头丝锥()。
    DWX-43W_replace_collet_06

7. 清洁仿用棒

步骤
  1. 用干布清洁仿用棒的柄()。

    请不要拔下仿用棒,在插住的状态下仅清洁柄的部分。

    DWX-43W_ATC_01
  2. 关闭机器前盖。
  3. 显示作业完成的提示信息后,点击Complete
