固定具的安装

进行作业的时机

  • 挪动本机时

请安装固定具，以保护主机免受运输振动的影响。

重要 在安装固定具前，请务必冷却液通道的冲洗和排水。

1. 移动主轴头的位置

步骤
  1. 确认机器未安装工件、刀具、校准治具等。
  2. 关闭机器前盖。

    请双手握持下图所示部位关闭。

    DWX-43W_main_09
  3. 显示VPanel。
  4. 打开Machine settings画面。
    1. 在VPanel的主画面，选择要操作的机器。
      已连接多台机器时，请按照MACHINE STATUS点击操作机器的图像，切换操作对象。
    2. 点击 Icon_VPanel_MachineSetting。

      显示Machine settings画面。

      VPanel_Main_MachineSetting

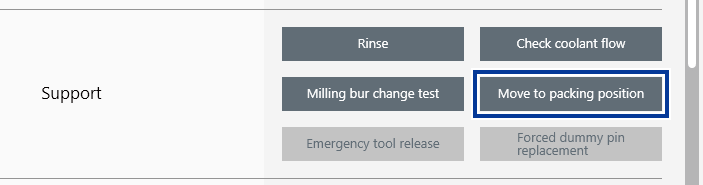

  5. 点击Maintenance选项卡的Move to packing position。
    VPanel_DWX-43W_MoveToPackingPosition_01

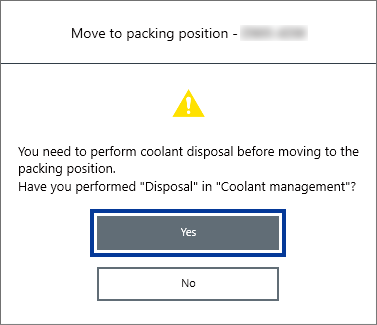

  6. 显示以下画面后，点击Yes。

    如未丢弃冷却液，请先执行冷却液通道的冲洗和排水，再进行下一步作业。

    VPanel_DWX-43W_MoveToPackingPosition_02
  7. 根据VPanel的显示点击OK。
    机器运行后，旋转轴单元移动至包装位置。
  8. 显示移动完成的提示信息后，点击OK。

2. 将固定具安装到机器

步骤
  1. 打开机器前盖。

    请双手握持下图所示部位打开。

    DWX-43W_main_10
  2. 安装固定具（小）。

    请将固定具（小）塞入旋转轴单元后方。

    DWX-43W_retainer_01-1
  3. 安装固定具（大）。

    如下图所示，请将其朝向上方并滑入机器内部，然后将固定具（大）的下部向里推入进行安装。

    重要 请注意不要让固定具夹住主轴头四周的聚硅氧烷部位。有时固定力度会变弱。
    DWX-43W_retainer_02-1
  4. 关闭机器前盖。
