Step 1: 取出冷却液箱

备注

如果在冷却液箱内的水位达到“MIN”时供水，则无需操作VPanel。

此时，请参照Step 3: 给新冷却液供水的步骤4调制冷却液，给冷却液箱供水。

步骤

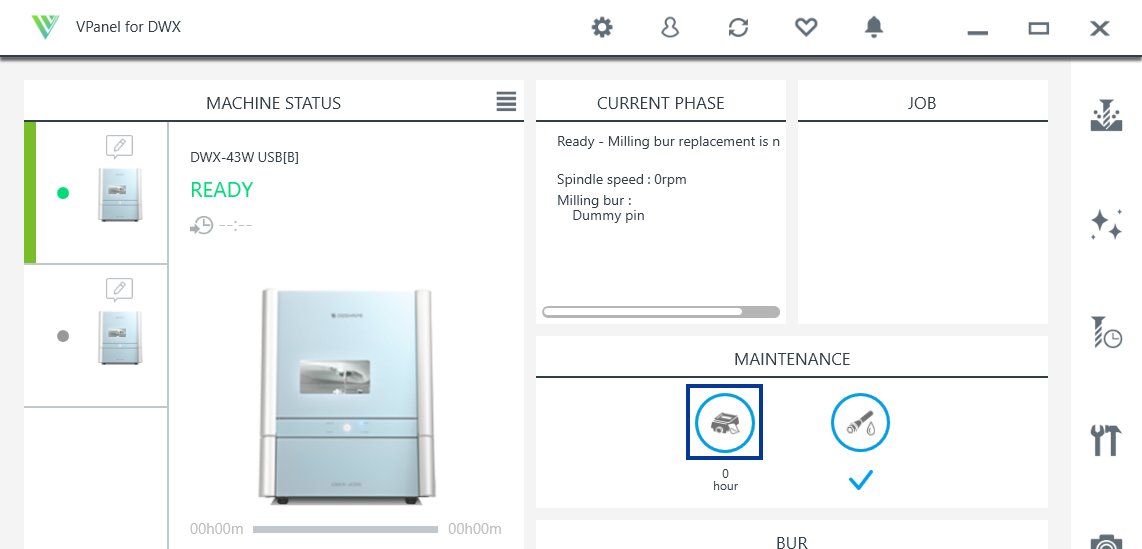

  1. 显示VPanel。
  2. 打开Coolant replacement and cleaning画面。
    1. 在VPanel的主画面，选择要操作的机器。
      已连接多台机器时，请按照MACHINE STATUS点击操作机器的图像，切换操作对象。
    2. 点击 Icon_VPanel_for_DWX_Coolant_replacement。

      显示Coolant replacement and cleaning画面。

      VPanel_DWX-43W_CoolantTank_01
  3. 打开机器前盖。

    请双手握持下图所示部位打开。

    DWX-43W_main_10
  4. 拆除工件、旋转轴校准治具、ATC刀库校准治具。
  5. 点击Next。
  6. 轻按底部机盖，向跟前倾斜打开。
    DWX-43W_coolant_11
  7. 取出冷却液箱。
    备注 请缓慢搬动冷却液箱。如果动作太大，会导致冷却液飞溅出来。
    DWX-43W_coolant_01
    注意

    取出冷却液箱时，如图所示握住手柄。

    如果将手指放在拉出位置的下侧，机盖可能会撞击到手指，导致受伤。

    DWX-43W_pullout _coolant_caution
