Passo 3: Riempimento del serbatoio del refrigerante

ATTENZIONE

Non riempire eccessivamente o inclinare il serbatoio del refrigerante.

L'imbocco del fluido nel serbatoio del refrigerante è aperto. Riempirlo eccessivamente o inclinarlo potrebbero determinare un rovesciamento del liquido.

ATTENZIONE

Sollevando o abbassando il serbatoio del refrigerante, mantenere le parti indicate nella figura seguente.

In caso contrario, le dita potrebbero schiacciarsi, provocando lesioni.

DWX-43W_coolant_09

Articoli da predisporre in proprio

  • Acqua (dolce o purificata)
  • Additivo (ZAW-1000D)
  • Reagente chelante (ZCH-250D)

1. Rimuovere il serbatoio del refrigerante.

Procedura

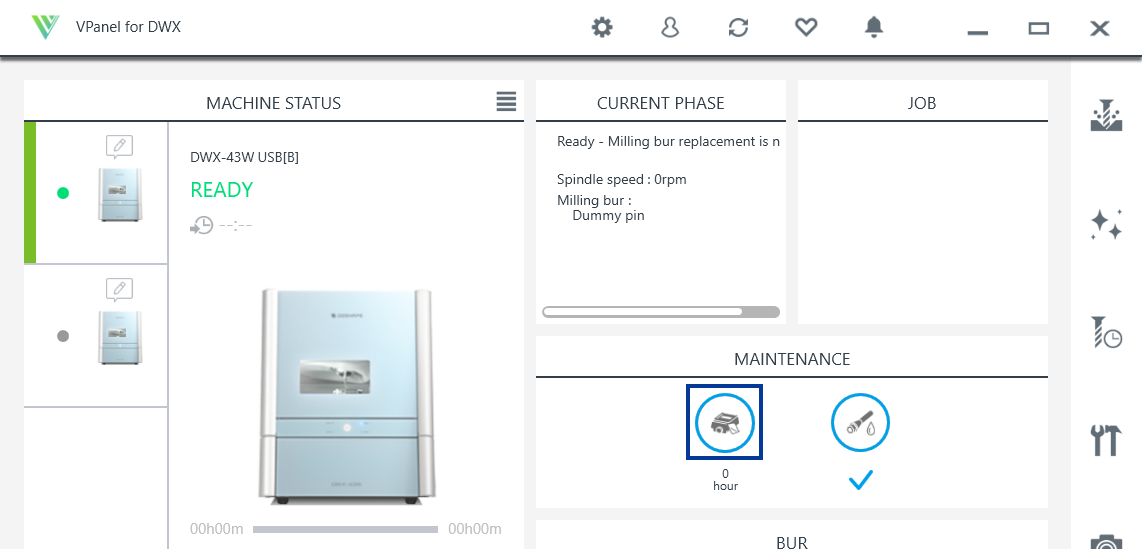

  1. Fare clic su Icon_VPanel_for_DWX_Coolant_replacement.
    VPanel_DWX-43W_CoolantTank_01
  2. Fare clic su Next.
  3. Premere delicatamente la copertura inferiore, quindi abbassarla verso di sé per aprirla.
    DWX-43W_coolant_11
  4. Rimuovere il serbatoio del refrigerante.
    DWX-43W_coolant_01
    ATTENZIONE

    Quando si smonta il serbatoio del refrigerante, tenere la maniglia come illustrato in figura.

    Mettendo un dito sotto il cassetto, il dito potrebbe colpire la copertura e subire lesioni.

    DWX-43W_pullout _coolant_caution

2. Riempire l'unità di refrigerante

Procedura
  1. Rimuovere il coperchio del serbatoio del refrigerante () e il cestello filtro ().

    Sollevare insieme il coperchio e il cestello filtro per rimuoverli contemporaneamente.

    DWX-43W_coolant_06
  2. Posizionare il vassoio di raccolta () all’interno del serbatoio del refrigerante.

    Orientare il vassoio di raccolta con il foro in avanti (il lato con il tappo del serbatoio del refrigerante) e portarlo verso la parte anteriore, posizionandolo al centro sulla sinistra e sulla destra.

    DWX-43W_coolant_07
  3. Montare il cestello filtro nel serbatoio del refrigerante.
    DWX-43W_coolant_filter
  4. Verificare che il tappo del serbatoio del refrigerante sia serrato.
    DWX-43W_coolant_08
  5. Realizzare il refrigerante.

    Per produrre il refrigerante, mescolare tre tipi di liquido, acqua, additivo (ZAW-1000D) e reagente chelante (ZCH-250D), in proporzioni fisse. Per la misurazione, servirsi del misurino in dotazione.

    1. Acqua: Mescolare acqua e additivo in un rapporto di "95:5" (acqua:additivo).

      Non è necessario agitare la soluzione.

      La capacità del serbatoio del refrigerante è di circa 5 l. Per riempire il serbatoio, usare 4.750 ml di acqua e 250 ml di additivo.

    2. Soluzione di acqua + additivo: Mescolare la soluzione di acqua + additivo e il reagente chelante in una proporzione di “400:1” (soluzione acqua + additivo:reagente chelante).

      Non è necessario agitare la soluzione.

      Per riempire il serbatoio, usare 5.000 ml di soluzione di acqua + additivo e 12,5 ml di reagente chelante.

      DWX-43W_coolant_13
      ATTENZIONE

      Accertarsi di utilizzare l'additivo indicato.

      Gli additivi sono efficaci nel ridurre il deterioramento del refrigerante e aumentare l'efficienza della lavorazione al fine di mantenere le prestazioni del prodotto. Inoltre, se non vengono utilizzati additivi, il refrigerante può generare un odore spiacevole.

      Consultare le schede tecniche di sicurezza (SDS) appropriate per le sostanze utilizzate nell'additivo e nel reagente chelante e per la sicurezza legata a tali sostanze.

      Per l'acquisto di additivi, rivolgersi al proprio rivenditore DGSHAPE Corporation autorizzato o visitare il nostro sito web (https://www.dgshape.com/).

      IMPORTANTE

      Aggiungere altri 12,5 ml di reagente chelante al refrigerante se:

      • I residui di lavorazione aderiscono facilmente all'interno dell'unità.
      • La durata della lavorazione è superiore a 8 ore, a prescindere dall'adesione o meno dei residui all'unità.
  6. Riempire il serbatoio del refrigerante con il refrigerante.

    Non aggiungere refrigerante oltre il contrassegno di livello “MAX” sul serbatoio del refrigerante.

    DWX-43W_coolant_02
  7. Collocare il coperchio sul serbatoio del refrigerante.
    Orientare il coperchio per farlo corrispondere alle maniglie del filtro, quindi posizionarlo in modo da montarlo saldamente.
    DWX-43W_coolant_lid

3. Montare il serbatoio del refrigerante

Procedura
  1. Ricollocare il serbatoio del refrigerante nella posizione iniziale.
    DWX-43W_coolant_03
  2. Premere il serbatoio del refrigerante verso il retro dell'unità.

    Premere il serbatoio del refrigerante fino a percepire uno scatto.

    DWX-43W_coolant_04
    MEMO

    Spostare il serbatoio del refrigerante lentamente. Il movimento forzato de serbatoio del refrigerante può provocare una fuoriuscita del refrigerante.

    Allineare l'etichetta applicata al lato destro del serbatoio del refrigerante all'etichetta applicata all'unità.

    DWX-43W_coolant_12
  3. Chiudere il coperchio inferiore.
    DWX-43W_coolant_10
  4. Fare clic su Complete.
