Schritt 3: Den Kühlmittelbehälter füllen

VORSICHT

Füllen Sie den Kühlmittelbehälter nicht zu sehr und kippen Sie ihn nicht.

Der Flüssigkeitszulauf am Kühlmittelbehälter ist geöffnet. Den Behälter zu überfüllen oder zu kippen, führt dazu, dass Flüssigkeit austritt.

VORSICHT

Halten Sie beim Anheben oder Senken des Kühlmittelbehälters die in der folgenden Abbildung gezeigten Teile fest.

Andernfalls kann es sein, dass Sie sich die Finger quetschen und sich verletzen.

DWX-43W_coolant_09

Was benötigt wird

  • Wasser (weiches oder gereinigtes Wasser)
  • Zusatzmittel (ZAW-1000D)
  • Komplexbildungszusatz (ZCH-250D)

1. Entfernen Sie den Kühlmittelbehälter.

Vorgehensweise

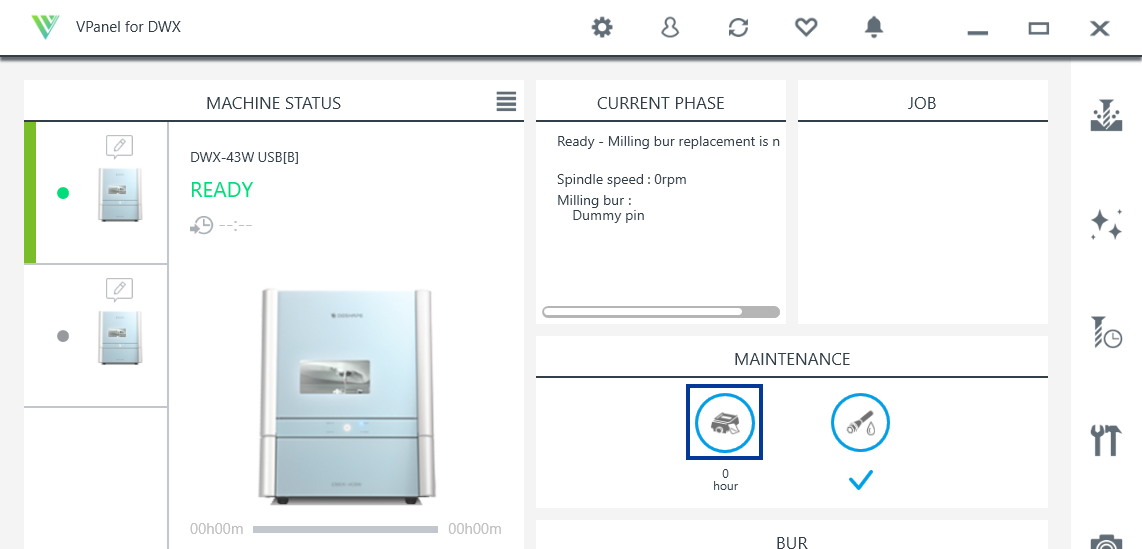

  1. Klicken Sie auf Icon_VPanel_for_DWX_Coolant_replacement.
    VPanel_DWX-43W_CoolantTank_01
  2. Klicken Sie auf Next.
  3. Drücken sie vorsichtig auf die untere Abdeckung und senken Sie sie dann zu sich ab, um sie zu öffnen.
    DWX-43W_coolant_11
  4. Entfernen Sie den Kühlmittelbehälter.
    DWX-43W_coolant_01
    VORSICHT

    Wenn Sie den Kühlmittelbehälter abnehmen, halten Sie den Griff so, wie in der Abbildung gezeigt.

    Einen Finger unter das Schubfach zu legen, kann zu Verletzungen führen, da der Finger gegen die Abdeckung stößt.

    DWX-43W_pullout _coolant_caution

2. Die Maschine mit Kühlmittel füllen

Vorgehensweise
  1. Nehmen Sie den Deckel des Kühlmittelbehälters () und den korbförmigen Filter () ab.

    Heben Sie den Deckel und den korbförmigen Filter gemeinsam an und nehmen Sie sie zusammen ab.

    DWX-43W_coolant_06
  2. Stellen Sie das Auffangtablett () in den Kühlmittelbehälter.

    Stellen das Auffangtablett so hin, dass die Öffnung vorne ist (die Seite mit dem Verschluss des Kühlmittelbehälters) und links und rechts mittig steht.

    DWX-43W_coolant_07
  3. Setzen Sie den korbförmigen Filter in den Kühlmittelbehälter ein.
    DWX-43W_coolant_filter
  4. Kontrollieren Sie, ob der Verschluss des Kühlmittelbehälters fest sitzt.
    DWX-43W_coolant_08
  5. Stellen Sie das Kühlmittel her.

    Um das Kühlmittel herzustellen, mischt man drei Arten von Flüssigkeiten - Wasser, Zusatzmittel (ZAW-1000D) und Komplexbildungszusatz (ZCH-250D) - in einem festgelegten Verhältnis zueinander. Verwenden Sie zum Abmessen den mitgelieferten Becher.

    1. Wasser: Mischen Sie Wasser und Zusatzmittel in einem Verhältnis von 95:5 (Wasser:Zusatzmittel) miteinander.

      Es ist nicht nötig, die Lösung umzurühren.

      Das Fassungsvermögen des Kühlmittelbehälters beträgt etwa 5 l. Um den Behälter zu füllen, verwenden Sie 4.750 ml Wasser und 250 ml Zusatzmittel.

    2. Wasser-Zusatzmittel-Lösung: Mischen Sie Wasser-Zusatzmittel-Lösung und Komplexbildungszusatz in einem Verhältnis von 400:1 (Wasser-Zusatzmittel-Lösung:Komplexbildungszusatz).

      Es ist nicht nötig, die Lösung umzurühren.

      Um den Behälter zu füllen, verwenden Sie 5.000 ml Wasser-Zusatzmittel-Lösung und 12,5 ml Komplexbildungszusatz.

      DWX-43W_coolant_13
      VORSICHT

      Stellen Sie sicher, dass Sie das angegebene Zusatzmittel verwenden.

      Zusatzmittel dienen dazu, das Kühlmittel länger haltbar zu machen und die Fräseffizienz zu steigern, um die Leistung des Produkts zu erhalten. Wenn man keine Zusatzmittel verwendet, kann es außerdem sein, dass das Kühlmittel einen unangenehmen Geruch verströmt.

      Zu den chemischen Stoffen, die im Zusatzmittel und im Komplexbildungszusatz verwendet werden, und zur Sicherheit in Bezug auf diese Stoffe lesen Sie sich bitte das entsprechende Sicherheitsdatenblatt (SDS) durch.

      Um Zusatzmittel zu erwerben, kontaktieren Sie bitte Ihren Vertragshändler von DGSHAPE Corporation oder gehen Sie auf unsere Internetseite (https://www.dgshape.com/).

      WICHTIG

      Fügen Sie in folgenden Fällen weitere 12,5 ml Komplexbildungszusatz zum Kühlmittel hinzu:

      • Wenn Fräsabfall öfter im Inneren der Maschine haften bleibt.
      • Wenn die Fräszeit 8 Stunden überschreitet, gleichgültig, ob Fräsabfall an der Maschine haften bleibt.
  6. Füllen Sie den Kühlmittelbehälter mit dem Kühlmittel.

    Fügen Sie nicht mehr Kühlmittel in den Kühlmittelbehälter als bis zum maximalen Pegel hinzu, der mit „MAX“ markiert ist.

    DWX-43W_coolant_02
  7. Setzen Sie den Deckel auf den Kühlmittelbehälter.
    Drehen Sie den Deckel so, dass er der Form der Filtergriffe entspricht, und setzen ihn dann so auf, dass er passt und sicher ist.
    DWX-43W_coolant_lid

3. Den Kühlmittelbehälter einsetzen

Vorgehensweise
  1. Bringen Sie den Kühlmittelbehälter wieder in seine ursprüngliche Position.
    DWX-43W_coolant_03
  2. Schieben Sie den Kühlmittelbehälter in Richtung der Rückseite der Maschine.

    Schieben Sie den Kühlmittelbehälter so lange hinein, bis er einrastet.

    DWX-43W_coolant_04
    Anmerkung

    Bewegen Sie den Kühlmittelbehälter langsam. Wenn man den Kühlmittelbehälter zu stark anschiebt, kann das Kühlmittel austreten.

    Richten Sie das Etikett, das an der rechten Seite des Kühlmittelbehälters angebracht ist, mit dem Etikett, das an der Maschine angebracht ist, aus.

    DWX-43W_coolant_12
  3. Schließen Sie die Bodenabdeckung.
    DWX-43W_coolant_10
  4. Klicken Sie auf Complete.
