Schritt 2: Die Schnittposition automatisch korrigieren

Erforderliche Elemente

Lieferumfang
DWX-43W_accessories_11 Screw_3 DWX-43W_accessories_08
Korrekturvorrichtung für die Rotationsachse Montageschraube Korrekturvorrichtung für ATC-Magazin / Schraube A
DWX-43W_accessories_05 Hex_T-Driver Cloth_for_care
Erkennungsstift für die Korrektur T-Griff-Sechskantschraubendreher Pflegetuch
WICHTIG

Halten Sie den Erkennungsstift für die Korrektur und den Blindstift getrennt voneinander, um absolut sicherzugehen, dass sie nicht verwechselt werden können.

Wenn der Erkennungsstift für die Korrektur auch nur einmal als Blindstift verwendet wird, kann der Erkennungsstift die Korrektur nicht mehr korrekt ausführen. Falls der Erkennungsstift für die Korrektur aus irgendeinem Grund als Blindstift verwendet wurde, ist es nötig, einen neuen Erkennungsstift für die Korrektur zu benutzen.

Kontaktieren Sie dazu bitte Ihren Vertragshändler von DGSHAPE Corporation oder gehen Sie auf unsere Internetseite (https://www.dgshape.com/).

1. Die automatische Korrektur durchführen.

Vorgehensweise
  1. Schließen Sie die Frontabdeckung, falls sie offen ist.
  2. Zeigen Sie VPanel an.
    VPanel anzeigen
  3. Klicken Sie auf Icon_VPanel_MachineSetting.
    SettingsTab

    Das Fenster Machine settings wird angezeigt.

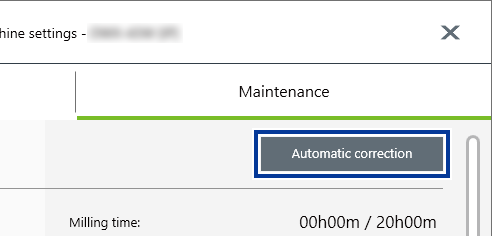

  4. Klicken Sie im Reiter Maintenance auf Automatic correction.
    VPanel_MachineSetting_Maintenance_AutomaticCorrection
  5. Klicken Sie auf Next.

    Folgen Sie den Anweisungen am Bildschirm,um die automatische Korrektur durchzuführen.

2. Reinigen Sie den Erkennungsbereich, der zur Korrektur verwendet wird.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der unten stehenden Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  2. Entfernen Sie alle Fräser aus dem ATC-Magazin.
    VORSICHT

    Seien Sie vorsichtig mit der Spitze und sonstigen scharfen Kanten.

    Achten Sie darauf, die Spitze und sonstige scharfen Kanten nicht zu berühren. Andernfalls kann es zu Verletzungen kommen.

    Anmerkung

    Falls ein Fräser nur schwer zu entnehmen ist, verwenden Sie den Fräserextraktor.

    Führen Sie die Spitze des Fräsers in die Spitze (das schmale Ende) des Fräserextraktors ein und drücken Sie dann den Fräser nach oben, um ihn zu entnehmen.

    DWX-43W_autoCorrection_04
  3. Verwenden Sie das Pflegetuch, um den Schmutz von den in der unten stehenden Abbildung grau dargestellten Flächen zu entfernen.

    Falls an diesen Stellen Schmutz vorhanden ist, kann es sein, dass es nicht möglich ist, die Korrektur durchzuführen.

    DWX-43W_autoCorrection_01

3. Bringen Sie die automatische Korrekturvorrichtung an.

Vorgehensweise
  1. Bringen Sie die Korrekturvorrichtung des ATC-Magazins an der Rotationsachseneinheit an.

    Richten Sie die Öffnungen in der Korrekturvorrichtung des ATC-Magazins an den Vorsprüngen an der Rotationsachseneinheit aus und verwenden Sie dann die Schraube A (), um die Teile zu befestigen.

    DWX-43W_autoCorrection_05
  2. Bringen Sie die Korrekturvorrichtung der Rotationsachse an der Öffnung „2“ der Rotationsachse an.
    1. Richten Sie den vertieften Teil der Vorrichtung am Vorsprung an der Rotationsachse aus und drücken Sie die Vorrichtung dann hinein.

      Stellen Sie sicher, dass kein Spalt zwischen den Oberflächen bleibt. Es ist nicht wichtig, welche der beiden Vertiefungen an der Vorrichtung mit dem Vorsprung übereinstimmt.

      DWX-43W_autoCorrection_02-1
    2. Verwenden Sie einen T-Griff-Sechskantschraubendreher, um die Korrekturvorrichtung der Rotationsachse mit einer Montageschraube zu befestigen.
      DWX-43W_autoCorrection_03
  3. Schließen Sie die Frontabdeckung.
  4. Klicken Sie auf Next.

4. Den Erkennungsstift einsetzen.

Nehmen Sie den Blindstift aus der Spannzange und bringen Sie dann den Erkennungsstift für die Korrektur an.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der unten stehenden Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  2. Halten Sie den Blindstift, der an der Spannzange angebracht ist, mit der Hand fest.
    DWX-43W_InitialAutoCollection_01
  3. Halten Sie die Betriebstaste gedrückt und nehmen Sie den Blindstift aus der Spannzange.

    Wenn Sie die Betriebstaste drücken, öffnet sich die Spannzange. Ziehen Sie den Blindstift langsam heraus, um zu vermeiden, dass er in die Maschine fällt.

    DWX-43W_InitialAutoCollection_02
  4. Nachdem Sie den Blindstift herausgenommen haben, legen Sie ihn vorläufig an einem sicheren Ort ab.
    DWX-43W_InitialAutoCollection_02-1
  5. Klicken Sie auf Next.
  6. Setzen Sie den Erkennungsstift für die Korrektur in die Spannzange ein, halten Sie den Stift in seiner Position fest und drücken Sie dann die Betriebstaste.

    Schieben Sie den Stift bis ganz nach hinten und stellen Sie sicher, dass kein Spalt zwischen den Oberflächen bleibt. Die Spannzange schließt sich und hält den Erkennungsstift für die Korrektur fest.

    DWX-43W_InitialAutoCollection_04
  7. Schließen Sie die Frontabdeckung.

    Die Drehachseneinheit bewegt sich in eine Position, die die Durchführung des nächsten Schritts erleichtert.

  8. Öffnen Sie die Frontabdeckung.
  9. Schieben Sie den herausgenommenen Blindstift () ganz bis zum Ende der Blindstiftaufnahme hinein.

    Das kegelförmige (schräge) Ende ist die Spitze des Blindstifts. Achten Sie darauf, die obere und die untere Seite nicht zu verwechseln.

    WICHTIG

    Achten Sie auf die Position, in der der Blindstift eingesetzt wird.

    Wenn der Blindstift falsch herum in eine Aufnahme eingesetzt wird, kann das zu Kollisionen während des Betriebs und somit zu Funktionsstörungen führen.

    DWX-43W_InitialAutoCollection_03
  10. Kontrollieren Sie die im Fenster angezeigten Elemente.

    Kontrollieren Sie alle Elemente und markieren Sie ihre Kontrollkästchen.

  11. Klicken Sie auf Next.
  12. Schließen Sie die Frontabdeckung.

    Die automatische Korrektur startet. Die automatische Korrektur ist beendet, wenn die Meldung erscheint, dass der Vorgang abgeschlossen ist.

5. Nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab.

Sobald die Korrektur abgeschlossen ist, nehmen Sie den Erkennungsstift und die automatische Korrekturvorrichtung ab, reinigen Sie sie und legen Sie sie dann an ihren Aufbewahrungsort.
Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der unten stehenden Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  2. Nehmen Sie die Korrekturvorrichtung für die Rotationsachse ab.
    DWX-43W_autoCorrection_03-1
  3. Nehmen Sie die Korrekturvorrichtung für das ATC-Magazin und den Erkennungsstift für die Korrektur ab.
    DWX-43W_autoCorrection_02-2
  4. Schließen Sie die Frontabdeckung.
