機能
STLファイルのプレビューと品質保証
- STLファイルをCAMにインポートする前にプレビューし、品質確認できます。STLファイルが反転している場合や、CADから出力された向きが正しくない場合に役立ちます。
- サポートピンの配置を効率化するために配置禁止区域や配置可能区域を手動設定することができます。
- 選択したデータ（STL、DGSHAPE CAM）にフィルターを適用し、どの補綴がインポートされ、計算され、どのジョブに関連付けられているかを確認できます。
- CAD（exocad）情報が不完全な場合でも、フィルターを適用し、詳細を確認することができます。
- STLファイルを選択してDGSHAPE CAM for DWX-43Wに送信できます。

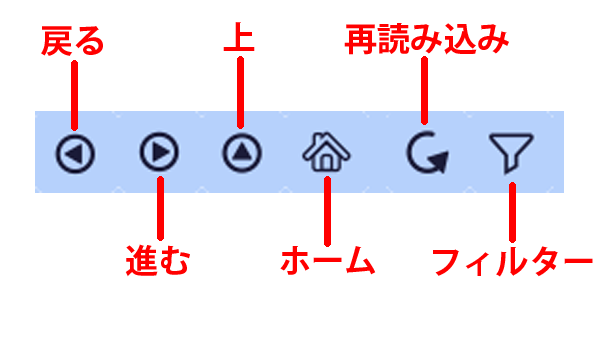

ナビゲーションと表示
これらのボタンを使用すると、分析／準備するファイルを探しながらWindowsフォルダー内を簡単に移動できます。
- 戻る
前のフォルダーを参照します。
- 進む
次のフォルダーを参照します。
- 上
メインフォルダー内を参照します。
- ホーム
開始フォルダーを参照します。
メモホームボタンのディレクトリは初期設定でデスクトップに設定されていますが、File Hub設定のルートディレクトリパラメーターで変更できます。
- 再読み込み - 現在のフォルダーの内容を再読み込みします。（直前にこのフォルダーに入れたファイルが表示されない場合は、再読み込みを試してください）。
- フィルター - STLファイル、CAMファイル、CADファイルに対してフィルターを適用しフォルダー内を参照します。

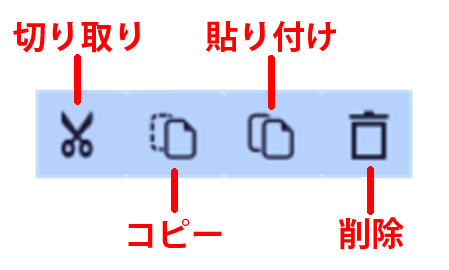

ファイルオプション
次のオプションを使うと、選択したファイルに対してさまざまな操作を行えます。
- 切り取り
ファイルを切り取り、目的の貼り付け場所まで移動できます。
- コピー
ファイルをコピーし、目的の貼り付け場所に複製できます。
- 貼り付け
ファイルを貼り付けるとコピーが作成されるか、ファイルが移動します。（最初にファイルを切り取ったかコピーしたかによって異なります）。
- 削除
ご使用のコンピューターからファイルが削除されます。

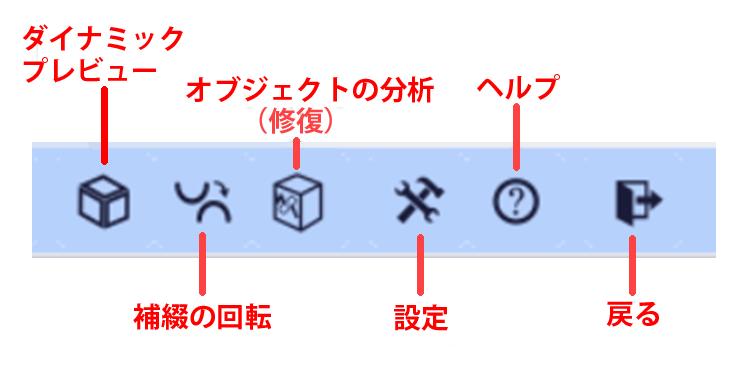

ファイルで利用できるツールと設定
- 補綴の回転
CAMにインポートする前に、補綴を適切な向きに回転させることができます。
- オブジェクトの分析（修復）
オブジェクトにメッシュエラーがないか分析し、修復するオプションが提示されます。

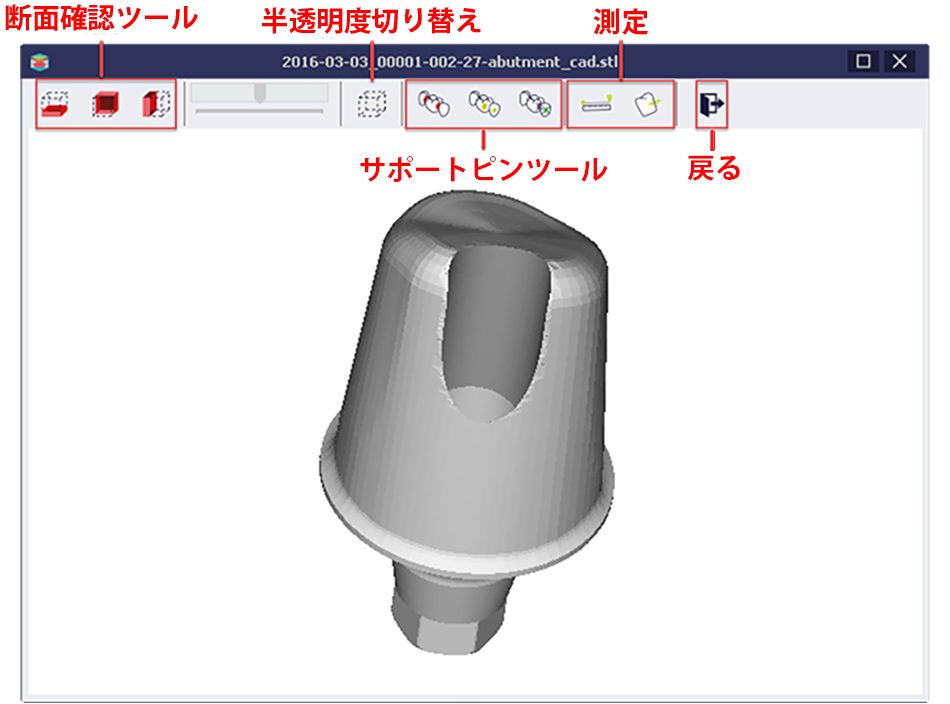

ダイナミックプレビュー
断面確認ツール
3つの軸方向に沿って補綴の断面を確認できるツールです。

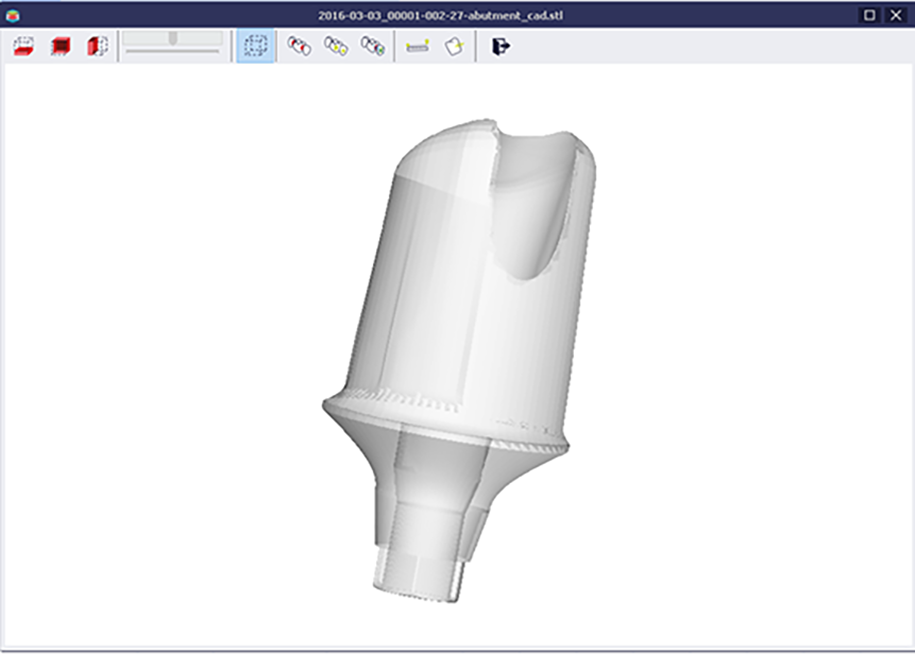

半透明度切り替え
補綴物の半透明度を切り替えて、メッシュの内部や厚さを確認できるツールです。
サポートピンツール
次の3つのサポートピンツールを使用できます。
- サポートピン禁止区域（赤色の点）を指定する。
CAMがサポートピンを配置しないようにする区域です。
- サポートピン優先配置区域（緑色の点）を指定する。
CAMがサポートピンを配置する箇所です。
- 優先配置区域（緑色の点）と禁止区域（赤色の点）を削除する。
測定
次のツールで補綴を測定できます。
- 2点間測定
ファイル上の2点間の距離を測定できるツールです。
- 厚さ測定
厚さが最小しきい値を下回る可能性のある領域を示す、色分けされたレイヤーを補綴上に画像表示できるツールです。
