曲線/面と補綴物のタイプを理解する

このページでは、DGSHAPE CAMで配置された補綴にストラテジーを効率的に適用するために必要になる、重要な曲線と面について説明します。オブジェクトタイプそれぞれに必須またはオプションの曲線と面の詳細をまとめています。

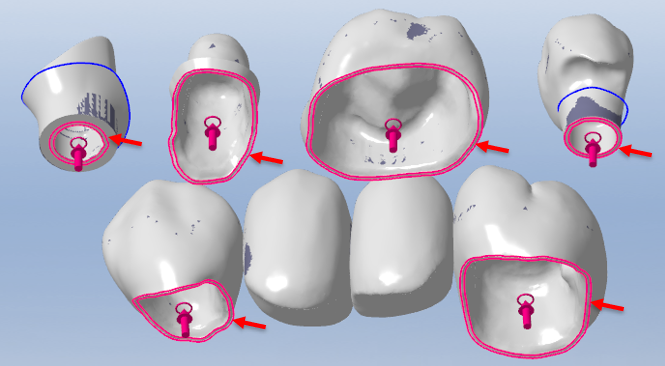

マージンライン/プレップライン

  • 色:ピンク
  • タイプ:曲線

表示される場所:

キャビティの周囲/正確にマージンライン上

用途

ストラテジーにおける内部と外部の加工を区別します。内部切削で意図した結果が得られるように、内部キャビティを切削する正しい方向(ピンクの矢印と丸印)を示します。

オプションか必須か

キャビティのあるオブジェクトでは必須。

メモ

丸の付いたピンクの矢印は非表示できますが、マージンラインがある限り常に表示されます。

MarginLine_PrepLine

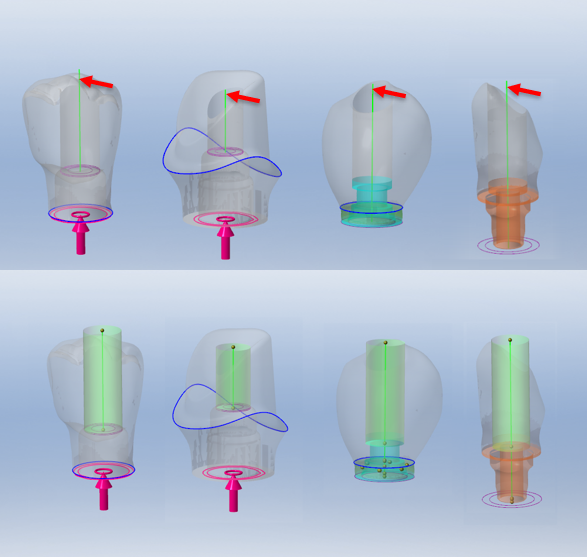

穴軸

  • 色:緑
  • タイプ:曲線

表示される場所:

穴あけが必要な円筒の中心部/スクリューチャネルの中心部

用途

穴あけ加工に使用する円筒を示します。

オプションか必須か

スクリューチャネル/円筒穴のあるオブジェクトでは必須。

DrillingAxes

エマージェンスプロファイル曲線

  • 色:青
  • タイプ:曲線

表示される場所:

エマージェンス領域端部の縁

用途

エマージェンス領域(緑色の領域)の端部を区切ります。

オプションか必須か

オプション。

EmergenceProfileCurve

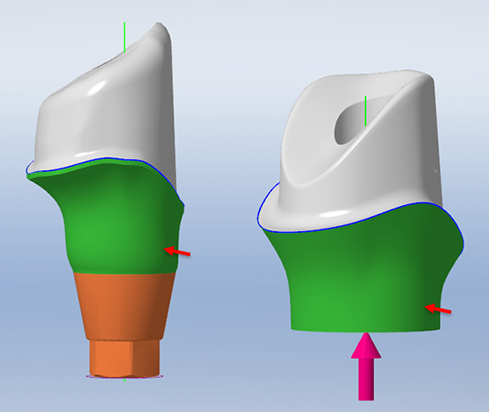

エマージェンスプロファイル領域

  • 色:緑
  • タイプ:面

表示される場所:

アバットメントのマージンラインまたは識別部とエマージェンスプロファイル曲線(青色の曲線)の間

用途

質の高い面を得るために、この領域では異なるストラテジーを適用します。

オプションか必須か

オプション。

EmergenceProfileAreapng

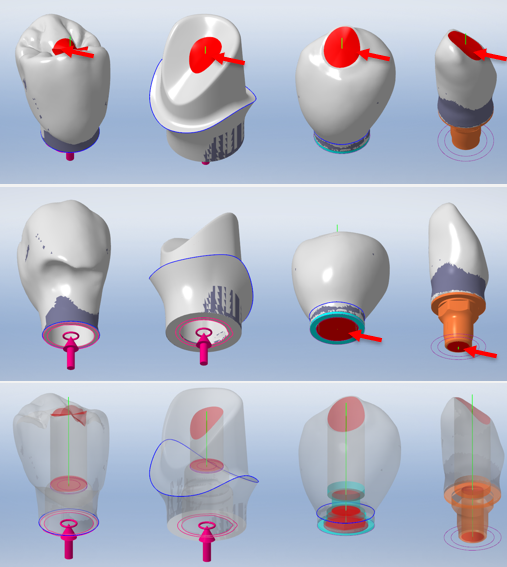

シリンダーキャップ

  • 色:赤
  • タイプ:レイヤー

表示される場所:

各円筒/スクリューチャネルの始点と終点(キャビティ内は皆無)

用途

円筒入口を塞ぐことで、荒加工および仕上げ加工中に工具がスクリューチャネルのアクセスホールに入るのを防ぎます。

オプションか必須か

スクリューチャネル/穴のあるオブジェクトでは必須。

メモ

非表示にできます(ショートカットキー:[Ctrl] + [R])。

RedCaps

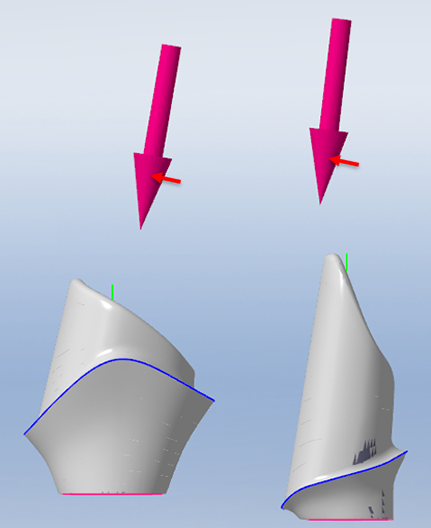

キャビティ軸

  • 色:ピンク
  • タイプ:矢印

表示される場所:

アバットメント、ハイブリッドアバットメント、バーの上部

用途

アバットメントのトップキャップを仕上げる方向を示します。

スクリュー固定式クラウン(解剖学的構造を持つもの)にこうしたものは存在しないはずです。

オプションか必須か

オプションですが、アバットメント、ハイブリッドアバットメント、バーの場合は強く推奨します。

SecondaryAxis

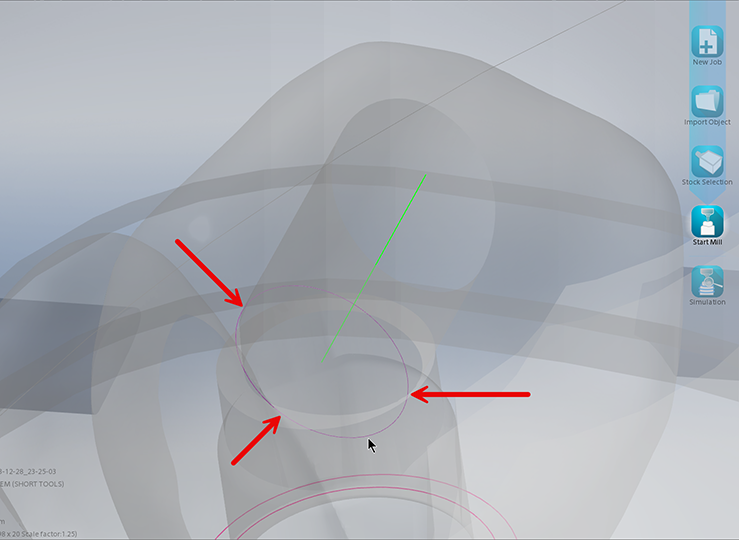

スクリューチャネルプロファイル(角度付き)

  • 色:紫
  • タイプ:曲線

表示される場所:

あらゆるインプラントの角度付きスクリューチャネルの根元、またはスクリューチャネルプロファイルに沿って

用途

穴あけ加工と穴の仕上げ加工の境界を示します。

DGSHAPE CAMで角度付きスクリューチャネルを使って加工する場合、穴の形状は円筒形から長円形または楕円形になります。

以下に示す写真は、内径が可視化された角度付きスクリューチャネルを上から見た図です。この独特な形状のため、穴あけ加工には新しい境界線とプロファイルを使用する必要があります。
ScrewChannelProfile

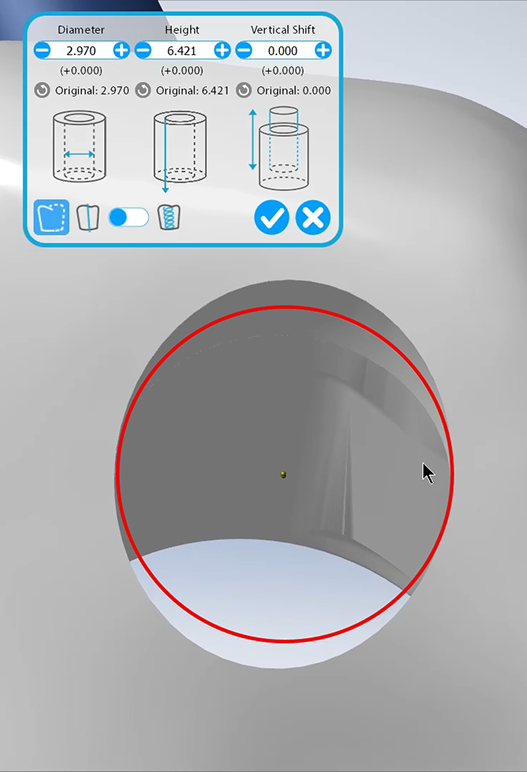

この曲線は、見つかったスクリューチャネルの根元で見つかるはずですが、場合によってはスクリューチャネルに沿って見つかることもあります(加工の深さは穴あけ軸によって決まります)。
ScrewChannelProfile2

この曲線の配置方法については、ドローシリンダーを参照してください。

オプションか必須か

角度付きスクリューチャネルがある場合は必須。

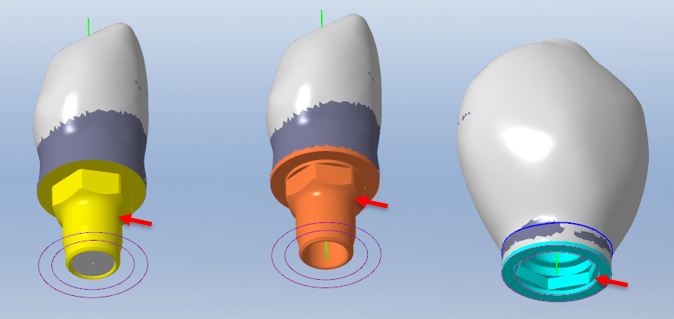

インターフェースの識別

色:
  • 内部接合部:オレンジ
  • 外部接合部:青
  • リプレイス/指定された接合部:黄
  • タイプ:インターフェース/接合部

表示される場所:

適切に識別されているインプラントのすべての接合部/インターフェース

用途

適切な加工を行うためのインプラントの接合部/インターフェースを示します。

オプションか必須か

アバットメントとインプラントのオブジェクトでは必須。

InterfaceIdentification
