キー割り当て／ショートカット

DGSHAPE CAMには、次のキー割り当てとショートカットがあります。

ビューの変更

  • ［F5］

    上からのビュー

  • ［F6］

    正面からのビュー

  • ［F7］

    側面からのビュー

  • ［F8］

    アイソメトリックのビュー

  • ［F9］

    ビューを回転させる（0°／180°）

選択キー

  • ［Ctrl］ + 左クリック

    複数アイテムを選択する

  • ［Shift］ + 左クリック

    選択している2つのアイテムの間にあるアイテムをすべて強調表示する

  • ［Del］

    選択しているアイテムを削除する

構成とサポート

  • ［Ctrl］ + ［Alt］ + ［B］

    サポート用のDGSHAPE CAMバックアップファイルを作成する

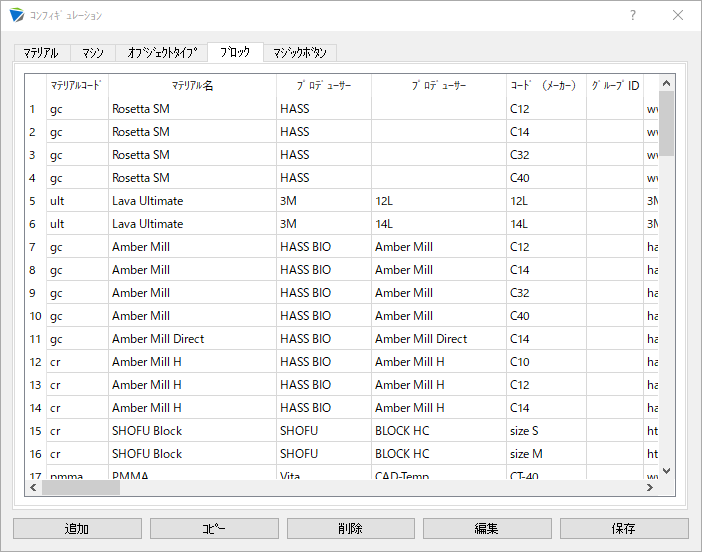

  • ［Ctrl］ + ［D］

    ストックライブラリーを開く

    StockLibrary

ショートカットキー

  • ［Ctrl］ + ［Shift］ + ［A］

    複数のピンを選択する

    この操作を行うと、選択している補綴物のすべてのサポートピンを選択できます。オブジェクトが選択されていない場合は、ジョブ内のすべてのサポートが選択されます。

  • ［Ctrl］ + ［Shift］ + ［S］

    曲線と面ツールバーを開く

  • ［Ctrl］ + ［S］

    DGSHAPE CAMプロジェクトを保存する

  • ［Ctrl］ + ［E］

    治具を表示／非表示にする

  • ［Ctrl］ + ［R］

    シリンダーキャップを表示／非表示にする

    シリンダーキャップとはスクリューリテイン等の穴をふさぐマスクを表しています。

    CylinderCap

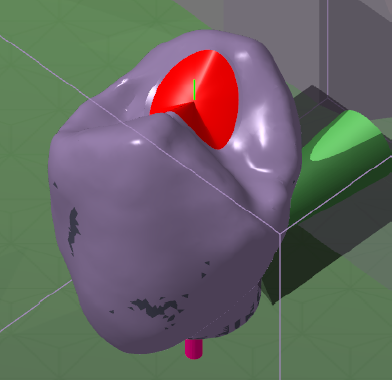

  • ［Ctrl］ + ［U］

    アンダーカットを表示／非表示にする

    アンダーカットとは、0°／180°から切削バーが届かない部分のことで、濃い青色の網掛け面で表示されます。こうしたアンダーカット領域を加工するためには、回転軸／傾斜軸を有効にする必要があります。

  • ［Ctrl］ + ［Y］

    やり直し：前の操作をやり直す

  • ［Ctrl］ + ［Z］

    元に戻す：DGSHAPE CAMで直前に実行した操作を元に戻す

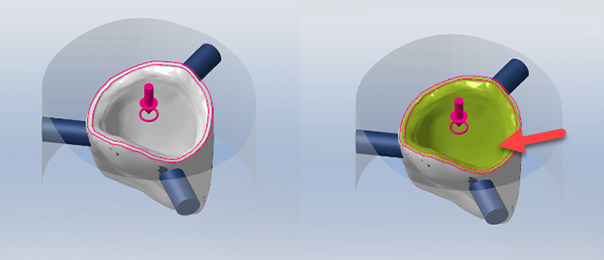

  • ［Ctrl］ + ［G］

    グレーキャビティ／プレップキャップを表示／非表示にする

    Show hide gray caps
  • ［Ctrl］ + ［Q］

    キャビティ軸／挿入方向／作図パスを切り替える

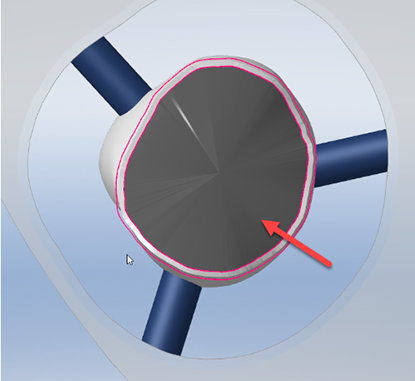

  • ［Ctrl］ + ［F］

    キャビティフィット調整を表示／非表示にする

    HideCavityFitAdjustments
  • ［Ctrl］ + ［P］

    シンタリング保護を表示／非表示にする

  • ［Ctrl］ + ［T］

    リプレイスされたインターフェースメッシュを表示／非表示にする

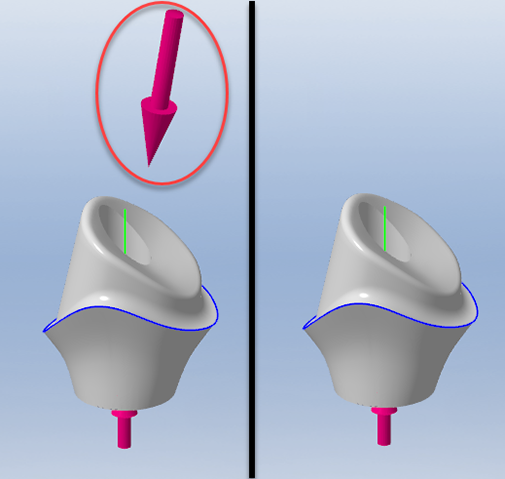

  • ［Ctrl］ + ［A］

    副軸矢印を表示／非表示にする

    HideSecondaryAxisArrow

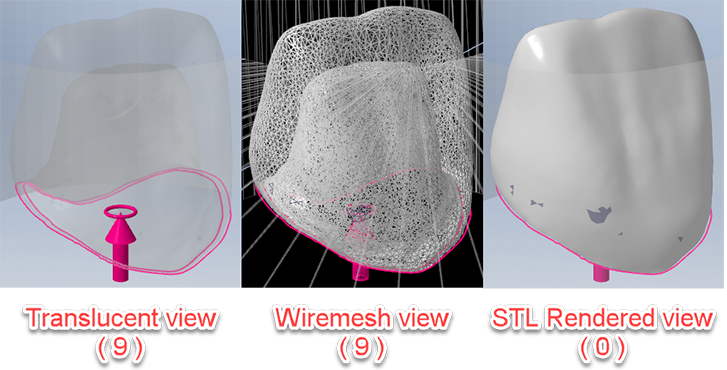

  • ［9］

    インポートしたファイル／STLの半透明／ワイヤーメッシュ表示を切り替える

  • ［0］

    インポートしたファイル／STLの表示：シェーディング／レンダリング済み

    View
