ロールメディアをセットアップする
メモ
下記リンクから、本手順の参考動画をご覧いただけます。全体的な作業の流れを把握するために、視聴をおすすめします。
https://vimeo.com/1003476339/5eb7f8a611本動画はBN2-20/20Aですが、作業手順および操作手順は同じです。
手順
- 正面カバーを開ける。
- 右ピンチローラー () と右メディアクランプ () を右端に移動する。
右ピンチローラーの矢印で示した部位を押して、右メディアクランプとともに移動させます。
- 左ピンチローラー () と左メディアクランプ () を左端に移動する。
左ピンチローラーの矢印で示した部位を押して、左メディアクランプとともに移動させます。
- 次の手順でメディアをセットする。
- メディア を引き出し、矢印シールが貼ってあるプレートの手前から上に挿入する。
- メディア () を右グリットローラー () と右ピンチローラー () の間に通す。メモ
メディアの左端が左ピンチローラーより左にあるときは、左グリットローラーと左ピンチローラーの間にもメディアを通してください。
- メディア () を右メディアクランプ () の下に通して、エプロンの先端 () から20 cm引き出す。メモ
メディアの左端が左メディアクランプにあたるときは、左メディアクランプの下にメディアを通してください。
メモピッと音が鳴ったあと、約 2 秒後にピッピッと音が鳴り吸着ファンが作動します。吸着ファンの作動中は、メディアから手を離してもメディアを保持します。
- メディアホルダーのフランジを持ち、メディアを約 20 cm 巻き取る。
メモセンサー () が見えるようになるまでメディア () を巻き取らないでください。
巻き取りすぎると、ピピッと音がして吸着ファンが止まります。メディアが外れたり、傾いたりしているときは、メディアを巻き取り、手順 4 からやり 直してください。
- メディア を引き出し、矢印シールが貼ってあるプレートの手前から上に挿入する。
- 左メディアクランプと左ピンチローラーを配置する。
左ピンチローラー () はグリットマーク () の範囲内に配置します。
メディア左端から左ピンチローラーまでの余白Aを 10 mm 程度確保してください。
- ローディングレバーを下げる。
- 左のメディアクランプの穴の中心をメディアの端に合わせる。
- 正面カバーを閉じる。

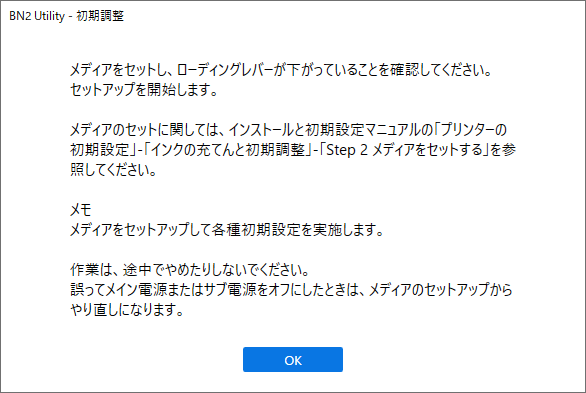

- OKをクリックする。
