Substituição do vedador de acoplamento

O vedador de acoplamento é uma peça de proteção que evita que as cabeças de impressão sequem.

Você será notificado pelo site É o momento de realizar a substituição do vedador de acoplamento. quando for o momento de substituir o vedador de acoplamento, portanto, substitua-a quando for notificado.

Para obter informações sobre a compra de vedadores de acoplamento, entre em contato com seu revendedor autorizado.

AVISO

Certifique-se de realizar as operações conforme especificado nas instruções e nunca toque em nenhuma área não especificada nas instruções.

O movimento repentino da máquina pode causar ferimentos.

IMPORTANTE

Quando o alarme de advertência soar durante a substituição do vedador de acoplamento

Esta operação consiste em três procedimentos: substituição, limpeza e confirmação. Para evitar que as cabeças de impressão sequem, um bipe de aviso soa cerca de 30 minutos após o início da substituição e cerca de 5 minutos após o início da confirmação pós-limpeza. Se esse bipe soar, execute as operações seguindo a mensagem exibida na janela do Utility.

NOTA

A substituição do vedador de acoplamento envolve o processo de remoção do tubo de tinta. Se o tubo removido for exposto à luz ultravioleta, a tinta poderá curar dentro do tubo.

Se a área ao redor do vedador de acoplamento estiver escura, use uma luz que não emita luz UV (luz com comprimento de onda de 450 nm ou menor).

Item necessário
CapTop
VinylTie
Vedador de acoplamento Amarrilhos (2)*1
*1 Use duas dos três amarrilhos fornecidos com o vedador de acoplamento de substituição. O amarrilho restante é sobressalente.
NOTA

Use o link a seguir para assistir a um vídeo de referência sobre este procedimento. Recomendamos que você assista a este vídeo para entender o fluxo geral de trabalho.

https://vimeo.com/918970891/9251fbd9ba

Procedimento
  1. Remova o objeto a ser impresso.
  2. Clique em Panel_Icon_NOTE_1note na tela inicial do Utility para exibir a mensagem.
  3. Clique em BD-8_Utility_Icon_Jikkou em É o momento de realizar a substituição do vedador de acoplamento..
    A janela Substituição do vedador de acoplamento aparece.
  4. Coloque o equipamento de proteção (luvas e óculos) e clique em Próximo.
    O carro da cabeça de impressão se move para um local onde é possível substituir o vedador de acoplamento.
  5. Siga as instruções na tela e execute o procedimento abaixo para substituir o vedador de acoplamento.
  6. Abra a tampa frontal.
    Abra a tampa frontal e clique em Próximo.
  7. Empurre a base na qual o vedador de acoplamento está instalado para a direita.
    BD-8_ReplaceCaptop1
    Enquanto ainda estiver empurrando a base, clique em Próximo.
  8. Remova o vedador de acoplamento.
    • O vedador de acoplamento é fixado no lugar nos três pontos mostrados na figura. Empurre o vedador de acoplamento para baixo e deslize-o para a esquerda para deslocá-lo.
    • Depois que o vedador de acoplamento for removido, solte a base que o estava segurando.
    BD-8_ReplaceCaptop2
    Depois de remover o vedador de acoplamento, clique em Próximo.
  9. Remova a mola inserida na ranhura na parte inferior do vedador de acoplamento.
    Se você não conseguir remover a mola corretamente, torça-a levemente. Isso facilitará a remoção da mola.
    BD-8_ReplaceCaptop3
    Depois de remover a mola da ranhura, clique em Próximo.
  10. Segure a parte superior dos tubos e, em seguida, remova o vedador de acoplamento dos tubos.
    IMPORTANTE

    Tome cuidado para que os tubos não caiam dentro da máquina.

    Se os tubos caírem dentro da máquina, puxe-os para fora com uma pinça ou ferramenta semelhante. Se não for possível remover os tubos mesmo usando uma pinça ou uma ferramenta semelhante, entre em contato com o revendedor autorizado.

    BD-8_ReplaceCaptop4
    Depois de remover o vedador de acoplamento dos tubos, clique em Próximo.
  11. Comprima a mola com amarrilhos.
    1. Remova a mola da base.
    2. Comprima a mola com amarrilhos.
      BD-8_CompressSpring
    3. Prenda a mola na base.
    4. Instale o novo vedador de acoplamento nos tubos.
      1. Segure o vedador de acoplamento com as duas saliências no vedador de acoplamento voltadas para trás.
      2. Insira a luva (A) na extremidade dos tubos no vedador de acoplamento, apertando a extremidade da luva de modo a não empurrar a luva profundamente no tubo.
        NOTA
        • Se os tubos estiverem em local de difícil acesso, puxe-os para fora com uma pinça ou ferramenta semelhante.
        • A máquina funcionará normalmente, independentemente dos conectores aos quais os dois tubos estejam ligados.
        • Insira firmemente cada tubo até sua ponta alcançar o vedador de acoplamento.
        BD-8_ReplaceCaptop5
        Depois de inserir os tubos, clique em Próximo.
    5. Remova os amarrilhos que estão comprimindo a mola.
      IMPORTANTE Solte a mola lentamente, certificando-se de que a força da mola não seja aplicada repentinamente ao vedador de acoplamento.
  12. Enquanto segura o vedador de acoplamento, insira a mola na parte inferior do vedador de acoplamento (A) e na ranhura da base (B).
    BD-8_ReplaceCaptop6
    Depois de inserir a mola, clique em Próximo.
  13. Empurre a base para a direita.
    BD-8_ReplaceCaptop7
    Enquanto ainda estiver empurrando a base, clique em Próximo.
  14. Instale o vedador de acoplamento na base.

    Empurre o vedador de acoplamento () com vedador de acoplamento em uma posição horizontal e deslize-o para a direita ().

    NOTA Fixação correta
    • O vedador de acoplamento é fixado nas três posições mostradas na figura.
    • O vedador de acoplamento e a base ficam paralelos.
    BD-8_ReplaceCaptop9
    Depois de instalar o vedador de acoplamento, clique em Próximo.
  15. Quando a operação estiver concluída, feche a tampa frontal.
  16. Clique em Próximo.
    O carro da cabeça de impressão retorna à posição original e, em seguida, é iniciada a limpeza da cabeça. Quando a limpeza da cabeça for concluída, prossiga para o próximo passo.

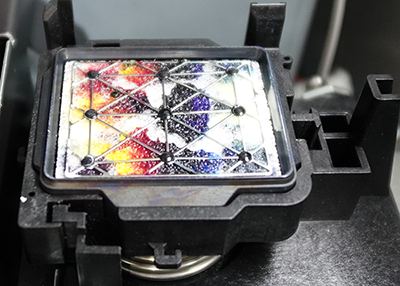

  17. Abra a tampa frontal e verifique se há tinta no vedador de acoplamento.
    BD-8_AfterReplacedCapTop
    Se não houver tinta no vedador de acoplamento, os tubos podem não ter sido inseridos conforme descrito no Passo 11-(4). Remova o vedador de acoplamento novamente e verifique a conexão.
  18. Feche a tampa frontal e clique em Finalizar.
    Essa operação é concluída quando o carro da cabeça de impressão retorna à sua posição original.
