Substituição do pacote de drenagem
A tinta deixada nas cabeças de impressão após a impressão ou a tinta usada para a limpeza da cabeça é chamada de fluido descarregado. O fluido descarregado é coletado em um pacote de drenagem e, quando a quantidade especificada é atingida, uma mensagem de substituição é exibida no Utility.
-
Quando estiverem concluídas a saída, limpeza e outras operações, descarte o fluido descarregado.
No momento, o pacote de drenagem não atingiu o limite de uso. Ele pode continuar a ser usado se, por exemplo, um pacote de drenagem de reposição não estiver prontamente disponível. No entanto, o pacote de drenagem deve ser substituído assim que possível.
-
Substitua o pacote de drenagem.
Isso indica o limite de uso do pacote de drenagem. Se esse erro aparecer, o pacote de drenagem não poderá mais ser usado.
A máquina está calculando a quantidade total de fluido descarregado. Quando a quantidade de fluido descarregado chegar perto da capacidade do pacote de drenagem, o sistema emitirá uma mensagem para substituí-lo. Se o fluido descarregado não for descartado de acordo com o procedimento a seguir, a quantidade de fluido descarregado não será redefinida e será impossível controlar o fluido descarregado.
Substitua o pacote de drenagem conforme indicado na mensagem exibida.
Nunca coloque o cartucho de drenagem ou a tinta perto de chamas.
Isso pode causar um incêndio.
Antes de remover o cartucho de drenagem, aguarde até que uma mensagem seja exibida em Utility.
Não seguir esse procedimento pode fazer com que o fluido descarregado saia do tubo e derrame, sujando suas mãos ou o chão.
Ao armazenar temporariamente os pacotes de drenagem, você pode guardá-los em um recipiente fechado ou em um saco plástico.
Qualquer derramamento ou vazamento de vapor pode causar incêndio, odor ou desconforto físico.
- Não reutilize os pacotes de drenagem.
Isso impossibilita o gerenciamento da quantidade de fluido descarregado, que pode transbordar.
- Descarte adequadamente o fluido descarregado, de acordo com as leis locais em vigor.
O fluido descarregado é inflamável e contém ingredientes tóxicos. Nunca tente incinerar o fluido descarregado ou descartá-lo com lixo comum. Além disso, não o descarte em sistemas de esgoto, rios ou riachos. Fazer isso pode ter um impacto adverso no meio ambiente.
| Item necessário |
|---|
 |
| Pacote de drenagem |
Use o link a seguir para assistir a um vídeo de referência sobre este procedimento. Recomendamos que você assista a este vídeo para entender o fluxo geral de trabalho.
- Abra a tampa frontal e, em seguida, remova a tampa de manutenção.
- Use equipamentos de proteção (luvas e óculos).
-
Remova o cartucho de drenagem.
A tela O cartucho de drenagem foi removido. aparece.
Puxe o cartucho de drenagem para fora até conseguir apoiar sua base com a mão. Em seguida, remova esse cartucho segurando sua alça e sua base.
IMPORTANTENão deixe cair o cartucho de drenagem nem o submeta a impactos. Danos à saliência no cartucho de drenagem impossibilitarão que a máquina reconheça o cartucho de drenagem, e a mensagem O cartucho de drenagem foi removido. será exibida continuamente, mesmo quando o cartucho de drenagem estiver instalado.
-
Solte os ganchos em dois locais para destravar a tampa do cartucho de drenagem e, em seguida, abra-a.
-
Levante a aba do pacote de drenagem para removê-lo do cartucho de drenagem.
Puxe o pacote de drenagem para cima segurando suas laterais, pois puxá-lo pela aba pode rasgá-lo.NOTA
A tinta adere ao tocar o orifício do pacote de drenagem.
-
Insira um novo pacote de drenagem no cartucho de drenagem.
Insira o pacote de drenagem de modo que seu orifício (B) fique no lado oposto ao da alça (A) do cartucho de drenagem.
-
Feche a tampa do cartucho de drenagem.
Alinhe o orifício na tampa do cartucho de drenagem e o orifício do pacote de drenagem e, em seguida, feche a tampa pelo lado da alça. Se a tampa não estiver nivelada com o cartucho, pressione suavemente a circunferência da tampa para encaixá-la no cartucho.
-
Insira o cartucho de drenagem na máquina.
Coloque a mão na parte inferior do cartucho de drenagem e empurre-o lentamente com o lado horizontal ou da alça ligeiramente levantado.
- Coloque a tampa de manutenção e feche a tampa frontal.
-

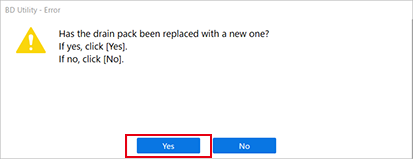

Quando a janela O pacote de drenagem foi substituído por um novo? aparecer, clique em Sim.
Para obter informações sobre a aquisição de pacotes de drenagem, entre em contato com seu revendedor autorizado.
-
Quanto a mensagem Deseja reiniciar a contagem de fluidos descarregados? aparecer, clique em Sim.
IMPORTANTE A reinicialização da contagem sem substituir o pacote de drenagem pode levar ao transbordamento do fluido descarregado. Se você não substituiu o pacote de drenagem, clique em Não.
