Pulizia manuale

Quando è necessaria la pulizia manuale

Quando si verificano i seguenti sintomi

Si consiglia di eseguire la pulizia manuale quando uno dei problemi indicati di seguito non può essere risolto con i processi dalla pulizia normale alla pulizia forte.

La sostituzione del wiper può essere efficace per risolvere il problema.

Caduta o uno spostamento dei punti Gocce d’inchiostro Trascinamento della sporcizia

dot_yore
ink_bota
hikizuri
La polvere o altri corpi estranei aderiscono alle testine di stampa e impediscono il corretto scarico dell’inchiostro. L’inchiostro si accumula nella polvere o nella sporcizia aderita alle testine di stampa e gocciola sui materiali. Il fenomeno in cui la sporcizia o la polvere si accumulano sulle testine di stampa.
MEMO
  • Se i bastoncini di pulizia e il liquido di pulizia utilizzati per la pulizia manuale finiscono, contattare il proprio rivenditore autorizzato.
  • Le testine di stampa sono consumabili e devono essere sostituite a seconda della frequenza d’uso o delle condizioni di utilizzo.

Metodo di pulizia manuale

Per la pulizia manuale, utilizzare lo strumento di pulizia manuale per pulire automaticamente le testine di stampa. Successivamente, pulire manualmente il wiper, il raschietto e l’area intorno alla calotta.
AVVERTENZA

Assicurarsi di eseguire le operazioni come specificato nelle precedenti istruzioni e di non toccare mai un’area non specificata nelle istruzioni.

Un movimento improvviso della macchina può causare lesioni.

IMPORTANTE

Note importanti su questa procedura

  • Per evitare che le testine di stampa si secchino, terminare la pulizia manuale entro 10 minuti dalla pulizia automatica. Dopo 10 minuti viene emesso un segnale acustico di avvertimento.
  • Utilizzare solo i bastoncini di pulizia forniti. I bastoncini di ovatta o altri oggetti lanuginosi possono danneggiare le testine di stampa. Se si utilizzano i bastoncini di pulizia, contattare il proprio rivenditore autorizzato.
  • Utilizzare un nuovo bastoncino per ogni sessione di pulizia. Il riutilizzo dei bastoncini di pulizia può ridurre la qualità della stampa.
  • Non inserire nel liquido di pulizia il bastoncino di pulizia utilizzato per la pulizia. In caso contrario, il liquido di pulizia si deteriorerà.
  • Passare le spugne molto delicatamente, esercitando la minor pressione possibile. Non strofinare, raschiare né schiacciare.

Se durante la pulizia viene emesso un segnale acustico di avvertimento

Per evitare che le testine di stampa si secchino, un allarme suona circa 10 minuti dopo il termine della pulizia automatica. Eseguire l’operazione seguendo il messaggio visualizzato in Utility.

Non utilizzare uno strumento di pulizia manuale che potrebbe essere stato deformato da urti o cadute. Invece, sostituirlo prima della pulizia.

L’uso di uno strumento di pulizia manuale deformato può impedire la corretta esecuzione della pulizia manuale o danneggiare la macchina.

Collegare lo strumento di pulizia manuale alla macchina solo quando si eseguono lavori di pulizia manuale.

L’operazione interna della macchina potrebbe far entrare in contatto il piano di lavoro e lo strumento di pulizia manuale, danneggiando la macchina e lo strumento di pulizia manuale.

Articoli necessari





BD-8_ManualCleaningTool
Bastoncino di pulizia Liquido di pulizia Strumento di pulizia manuale
MEMO

Utilizzare il seguente link per guardare un video di riferimento per questa procedura. Si consiglia di guardare questo video per capire il flusso di lavoro generale.

https://youtu.be/VmDmhUXBdNA

Procedura
  1. Rimuovere l’oggetto su cui stampare.
  2. Se lo strumento di pulizia manuale è conservato all’interno dell’unità, tirarlo fuori.
  3. Chiudere il coperchio anteriore.
  4. Accedere al menu di pulizia manuale utilizzando uno dei seguenti metodi.
    • Notifiche: Fare clic su BD-8_Icon_Notification1, quindi su BD-8_Utility_Icon_Jikkou per È arrivato il momento della pulizia manuale..

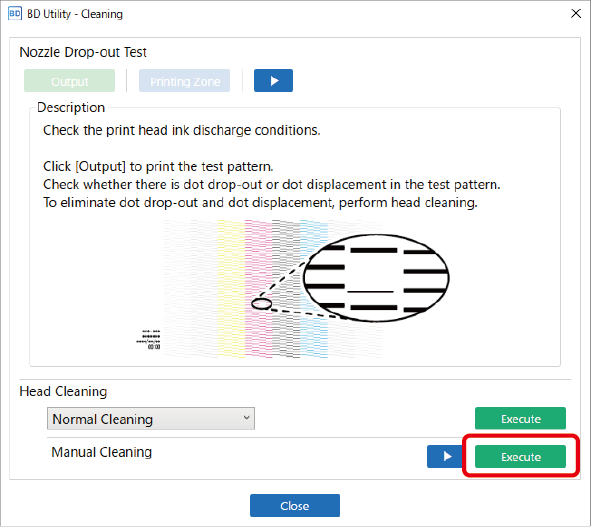

    • Fare clic su BN2_Utility_Icon_NozzleCleaning Pulizia nella schermata iniziale dell’Utility, quindi fare clic su Esegui per Pulizia manuale.
      PerformManualCL
    MEMO La procedura di pulizia manuale viene visualizzata in Utility. Leggere attentamente le istruzioni sullo schermo ed eseguire il lavoro.
  5. Indossare i dispositivi di protezione (guanti e occhiali).
    Indossare i dispositivi di protezione, quindi fare clic su Avanti in Utility.
  6. Preparare uno strumento di pulizia manuale.
    1. Applicare una grande quantità di liquido di pulizia sul bastoncino di pulizia.
      4-3-04
    2. Collegare il bastoncino di pulizia allo strumento di pulizia manuale.
      Spingere il bastoncino di pulizia fino in fondo.
      BD-8_SetCleaningStickToTool
      Dopo aver installato il bastoncino di pulizia, fare clic su Avanti in Utility.
  7. Aprire il coperchio anteriore.
  8. Utilizzare la vite di fissaggio dello strumento di pulizia manuale per fissare lo strumento di pulizia manuale nella posizione indicata nella figura.
    BD-8_ManualCleaningTool_Set
  9. Chiudere il coperchio anteriore.
    Dopo aver chiuso il coperchio anteriore, fare clic su Avanti in Utility.
    Eseguire la pulizia automatica in prossimità delle testine di stampa.
  10. Quando La pulizia automatica è terminata. è visualizzato in Utility, aprire il coperchio anteriore e rimuovere lo strumento di pulizia manuale.
    • Utilizzare il bastoncino di pulizia per pulire il wiper, il raschietto e la calotta dopo aver pulito le testine di stampa.
    • Si consiglia di riporre lo strumento di pulizia manuale davanti al deodorante.
    IMPORTANTE Conservare la vite di fissaggio dello strumento di pulizia manuale in modo da non perderla.
  11. Chiudere il coperchio anteriore.
    Rimuovere lo strumento di pulizia manuale. Chiudere il coperchio anteriore, quindi fare clic su Avanti in Utility.
    Il carrello delle testine di stampa si sposta a sinistra.
  12. Aprire il coperchio anteriore.
  13. Seguire le indicazioni riportate di seguito per pulire il wiper, il raschietto e la calotta.
    1. Rimuovere il bastoncino di pulizia dallo strumento di pulizia manuale.
    2. Pulire il lato destro e la parte superiore del wiper.
      BD-8_ManualCleaning_Wiper
    3. Pulire il raschietto.
      BD-8_ManualCleaning_Screiper
    4. Pulire i quattro lati intorno alla calotta.
      BD-8_ManualCleaning_Captop1
    5. Utilizzare la superficie ampia del bastoncino di pulizia, quindi spostarlo in un’altra posizione, premendo leggermente il bastoncino di pulizia contro la parte superiore della calotta per assorbire la sporcizia.
      BD-8_ManualCleaning_Captop2
    6. Chiudere il coperchio anteriore.
    Dopo aver chiuso il coperchio anteriore, fare clic su Avanti in Utility.
  14. Al termine della pulizia, fare clic su Chiudi per tornare alla schermata originale.
  15. Impostare il foglio per la prova di caduta dell’ugello.
    Registrazione e impostazione del foglio per la prova di caduta dell’ugello
  16. Fare clic su BN2_Utility_Icon_NozzleCleaning Pulizia.
  17. Fare clic su Esecuzione sotto Prova di caduta dell’ugello.

    La stampa del modello di prova inizia.

    Utility_NozzleTest
  18. Al termine della stampa, aprire il coperchio anteriore.
  19. Controllare se ci sono una caduta o uno spostamento dei punti nel modello di prova.

    I blocchi mancanti indicano la caduta dei punti. I blocchi caduti o inclinati indicano lo spostamento del punto.

    BD-8_TestPrint_Normal
    MEMO
    • Se il problema persiste, eseguire nuovamente la pulizia manuale.
    • Se problemi come la caduta e lo spostamento dei punti persistono anche dopo aver eseguito più volte la pulizia manuale, eseguire Rinnovo dell’inchiostro.
    Se non si verifica alcuna caduta di punti o spostamento di punti, i preparativi per l’output sono finiti.
  20. Fare clic su Chiudi per tornare alla schermata originale.
