Paso 3: Configurar el objeto

Coloque el objeto y luego prepárelo para imprimir.
IMPORTANTE

Puede mantener la tapa frontal abierta cuando configura la altura de la mesa plana, el origen de la impresión u otras configuraciones para verlo más de cerca mientras trabaja.

Sin embargo, al hacer clic en Aceptar con estos ajustes configurados puede hacer que el carro del cabezal de impresión o la mesa plana comiencen a moverse. Por lo tanto, cuando la tapa frontal esté abierta, tenga cuidado de no tocar ninguna pieza móvil mientras trabaja.

Procedimiento
  1. En la pantalla de inicio de Utility, haga clic en BN2_Icon_Setup Configuración.
  2. Registrar/Seleccionar el objeto.
    NOTA En Utility, “materiales” se utiliza en la ventana en uso para registrar/administrar objetos.
    • Al imprimir sobre un objeto por primera vez

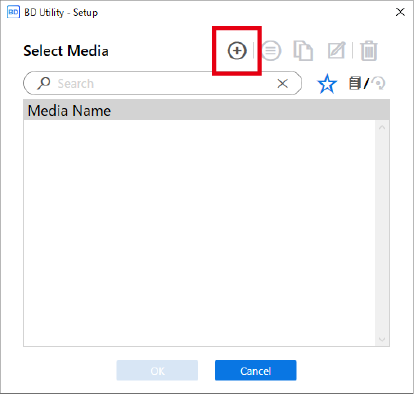

      1. Haga clic en AddNewIcon.
        BN2_MediaSetup
      2. Ingrese un nuevo nombre para el material y haga clic en Aceptar.

        No se pueden utilizar nombres de materiales ya registrados previamente. Ingrese un nuevo nombre de material.

        BN2_MediaSetup2
    • Para objetos pre-registrados
      Seleccione el nombre del material y haga clic en Aceptar.
      NOTA

      • Le recomendamos que establezca los objetos de uso frecuente como favoritos.

        1. Haga clic en BD-8_Utility_Icon_FavoriteOFF a un lado del nombre de un material registrado para cambiar este icono a BD-8_Utility_Icon_FavoriteON.
        2. Haga clic en BD-8_Utility_Icon_Favorite2OFF a un lado del cuadro de búsqueda.
          El icono cambia a BD-8_Utility_Icon_Favorite2ON, y se mostrará la lista de materiales establecidos como favoritos.
          BD-8_Utility_SelectMedia-FavoriteMediaON
          Gestión del material

      • Puede visualizar todos los objetos registrados.

        Si no está conectada una unidad de ejes giratorios, se muestran los nombres de los materiales que se utilizarán con la mesa plana. Si se conecta una unidad de ejes giratorios, se muestran los nombres de los materiales que se utilizarán con esta unidad.

        Haga clic en BD-8_Utility_Icon_ResisteredMedia-Normal o en BD-8_Utility_Icon_ResisteredMedia-Rotary para visualizar todos los objetos registrados.

      • Puede utilizar la función de favoritos y la función de búsqueda para encontrar objetos registrados fácilmente.
      • No se pueden seleccionar materiales registrados en un elemento opcional (la unidad de ejes giratorios) para la mesa plana.
      El paso 3 no es obligatorio. Proceda al paso 4.
      IMPORTANTE Si la altura puede haber cambiado por el método de fijación, almohadilla de succión o similar, configure la altura (paso 4).
  3. En la ventana Tipo de objeto, seleccione una de las siguientes, y luego haga clic en Aceptar.
    • Objeto transparente: Seleccione Fundas para Smartphone o Otras opciones del elemento Transparente.
    • Objeto opaco: Seleccione Opaco.
    NOTA
    • Transparente: A través de él se puede ver una mano colocada al otro lado del objeto en el que se va a imprimir.
    • Opaco: A través de él no se puede ver una mano colocada al otro lado del objeto en el que se va a imprimir.

    Consulte Elementos de registro de objetos (materiales) para obtener más información sobre los objetos.

  4. Haga clic en Cambiar junto a Altura de la mesa plana para establecer la altura del objeto.
    1. Haga clic en AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN en el lado derecho de la ventana para alinear el punto más alto del objeto con la posición adelante-atrás del sensor de espacio del cabezal.
      NOTA Puede seleccionar 0.1 mm (0.004 pulg.), 1 mm (0.04 pulg.), 10 mm (0.39 pulg.) o 50 mm (1.97 pulg.) como distancia de movimiento con un solo clic.
    2. Haga clic en AP-640_Panel_Icon_UP en el lado izquierdo de la ventana para que el punto más alto del objeto se acerque al sensor de espacio del cabezal.
      Mueva la posición de impresión más arriba del objeto hasta una posición (a) a unos pocos milímetros de distancia del sensor de espacio del cabezal sin entrar en contacto con el sensor de espacio del cabezal.
      BD-8_TouchHeadGapSensor
    3. Si la altura de la superficie de impresión no es constante o el objeto está levantado o deformado, configure la Cantidad para bajar mesa plana.
      Establecer una distancia más larga entre el objeto y los cabezales de impresión
    4. Haga clic en Configuración automática.
      La mesa plana se mueve y el sensor de espacio del cabezal detectará la altura del objeto.
    5. Haga clic en Aceptar.
  5. Seleccione Origen de impresión desde Origen relativo o Centro relativo.
    Para información acerca de Origen de impresión, consulte Elementos de registro de objetos (materiales).
  6. Haga clic en Cambiar junto a Origen de impresión y Área de impresión, y luego configure el área imprimible.

    Esta sección explica cómo configurar los ajustes cuando esta seleccionado Origen relativo. Si la distancia desde la parte inferior derecha del área de impresión máxima (S: 0 mm [0 pulg.], F: 0 mm [0 pulg.]*1) está despejada, utilice Entrada numérica para ingresar un valor numérico.

    NOTA Cuando finalice la configuración de Área de impresión, el carro del cabezal de impresión vuelve a su posición original después de haberlo dejado en la misma posición durante unos 3 minutos para evitar que los cabezales de impresión se sequen. Vuelva a realizar el procedimiento.
    1. Seleccione Puntero para Especificación de posición.
      El carro del cabezal de impresión se moverá y luego el puntero en el lado derecho del carro del cabezal de impresión iluminará el punto inferior derecho del área de impresión ajustada actualmente.
    2. Haga clic en AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT, o AP-640_Panel_Icon_RIGHT, y luego mueva el puntero para especificar el origen de la impresión (abajo a la derecha del área de impresión).
      El carro del cabezal de impresión se mueve en dirección izquierda-derecha y la mesa plana se mueve en dirección adelante-atrás. La posición que ilumina el puntero sirve como Origen de impresión.
      BD-8_SetupSmartphoneGenten
    3. Haga clic en Aceptar.
      Regrese a la ventana de configuración de Altura de la mesa plana, Origen de impresión y Área de impresión.
    IMPORTANTE Unos Área de impresión
    Ya que el Origen relativo se especifica aquí, la parte superior izquierda del Área de impresión (A) se ajusta automáticamente en la posición máxima.
    PrintArea
  7. Haga clic en Aceptar.
    Se muestra Configuración en curso.. Al completarse la configuración, se le regresa a la pantalla de inicio y se muestran el nombre del material registrado Altura de la mesa plana, Origen de impresión, y Área de impresión.
